Các Quy Định TCVN Cần Biết Khi Lựa Chọn Và Sử Dụng Bulong

Trong quá trình cung cấp bulong cho khách hàng cơ khí, nhà máy và các công trình kết cấu thép, Trường Phú thường nhận được những yêu cầu như “bulong theo TCVN”, “cấp bền 8.8 theo TCVN” hay “bulong neo cần hồ sơ theo tiêu chuẩn Việt Nam”. Tuy nhiên, tiêu chuẩn bulong TCVN không chỉ nằm trong một văn bản duy nhất mà liên quan đến nhiều tiêu chuẩn khác nhau về cơ tính, kích thước, vật liệu, chế tạo và lắp đặt.

Đây cũng là điểm khá dễ nhầm. Một tiêu chuẩn có thể quy định yêu cầu kỹ thuật chung, trong khi kích thước của từng kiểu bulong lại nằm ở một tiêu chuẩn khác. Với bulong neo dùng trong kết cấu thép, yêu cầu thiết kế và nghiệm thu lại cần đối chiếu thêm các tiêu chuẩn xây dựng tương ứng.

Vì vậy, thay vì chỉ tìm một “bảng bulong TCVN”, anh chị nên xác định rõ mình đang cần kiểm tra cấp bền, kích thước sản phẩm, vật liệu hay yêu cầu lắp đặt. Trong bài viết này, Trường Phú tổng hợp những tiêu chuẩn liên quan thường gặp để mọi người dễ phân biệt và áp dụng đúng hơn.

1. Tiêu Chuẩn Bulong Theo TCVN Là Gì?

Tiêu chuẩn bulong TCVN là các Tiêu chuẩn Quốc gia Việt Nam quy định những yêu cầu kỹ thuật liên quan đến bulong và chi tiết lắp xiết, từ cơ tính, vật liệu, kích thước đến phương pháp kiểm tra hoặc yêu cầu sử dụng trong từng loại kết cấu.

Một trong những tiêu chuẩn nền tảng thường được nhắc đến là TCVN 1916:1995 – Bulông, vít, vít cấy và đai ốc – Yêu cầu kỹ thuật. Theo dữ liệu hiện hành của VSQI, tiêu chuẩn này vẫn còn hiệu lực và áp dụng cho các chi tiết có ren hệ mét với đường kính ren từ 1 đến 48 mm.

Điểm cần hiểu đúng là TCVN 1916:1995 chủ yếu đưa ra yêu cầu kỹ thuật chung. Kết cấu, kích thước, dung sai ren, dung sai hình dạng hay một số đặc điểm cụ thể của từng sản phẩm sẽ phải xem thêm tiêu chuẩn tương ứng với loại bulong đang sử dụng.

Ngoài ra, TCVN cũng không đồng nghĩa với một quy định bắt buộc cho mọi mối ghép. Theo pháp luật hiện hành, tiêu chuẩn về nguyên tắc được áp dụng theo cơ chế tiêu chuẩn; toàn bộ hoặc một phần tiêu chuẩn có thể trở thành bắt buộc khi được viện dẫn trong quy chuẩn kỹ thuật hoặc văn bản pháp luật. Trong công trình cụ thể, anh chị cũng cần bám theo tiêu chuẩn đã được ghi trong bản vẽ, chỉ dẫn kỹ thuật và hồ sơ dự án.

Vì vậy, khi khách hàng gửi yêu cầu “bulong theo TCVN” cho Trường Phú, bên em thường cần biết thêm loại bulong, size, cấp bền, vật liệu và tiêu chuẩn đang được chỉ định trên hồ sơ thì mới có thể đối chiếu chính xác.

Xem thêm thông tin về bulong ốc vít cho nhà xưởng để lựa chọn vật tư phù hợp với nhu cầu lắp đặt và bảo trì máy móc.

2. Những Yếu Tố Kỹ Thuật Được Quy Định Trong Tiêu Chuẩn Bulong

Các tiêu chuẩn liên quan đến bulong không chỉ quy định một kích thước M12 hay M16. Tùy từng tiêu chuẩn, nội dung có thể bao gồm vật liệu, cơ tính, hình học sản phẩm, dung sai, bề mặt và phương pháp kiểm tra.

2.1 Vật Liệu Chế Tạo

Vật liệu của bulong cần được lựa chọn theo yêu cầu chịu lực và môi trường sử dụng, nhưng không nên hiểu rằng TCVN 1916:1995 chỉ quy định một vài mác thép cụ thể như C45 hay SUS304.

TCVN 1916:1995 đề cập đến nhiều nhóm vật liệu và yêu cầu cơ tính tương ứng, đồng thời viện dẫn các tiêu chuẩn liên quan đến thép chống ăn mòn và bền nóng. Tiêu chuẩn cũng có quy định về lớp phủ bề mặt, tuy nhiên loại phủ và chiều dày cần được xác định phù hợp với từng sản phẩm và yêu cầu kỹ thuật cụ thể.

Riêng với bulong bằng thép không gỉ, hiện có TCVN 10865-1:2015, tương đương ISO 3506-1:2009, quy định cơ tính của bulong, vít và vít cấy bằng thép không gỉ chịu ăn mòn. Đây là tiêu chuẩn phù hợp hơn khi anh chị cần kiểm tra cơ tính của nhóm bulong inox.

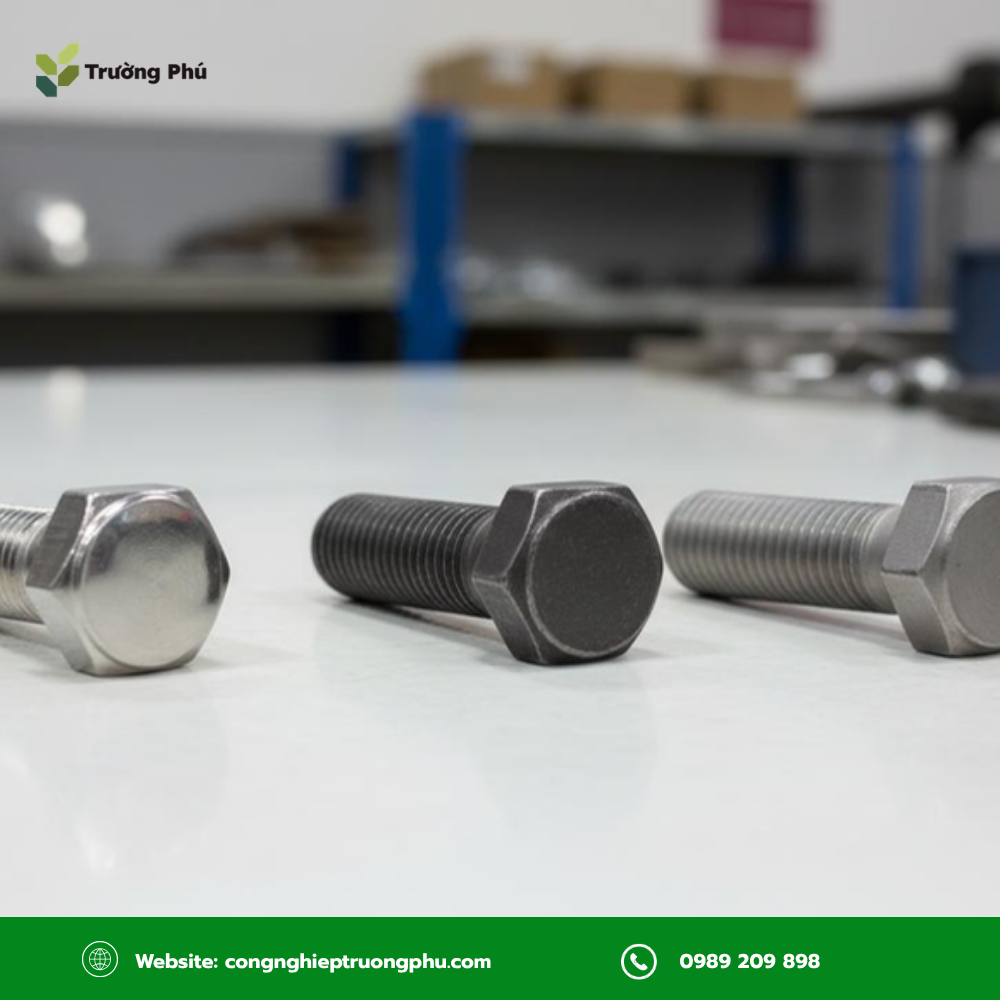

Trong thực tế lựa chọn hàng, Trường Phú thường tách hai câu hỏi: bulong cần chịu lực đến mức nào và môi trường sử dụng có yêu cầu chống ăn mòn ra sao. Hai yếu tố này giúp việc chọn thép carbon, thép hợp kim hay inox rõ ràng hơn nhiều so với chỉ hỏi “loại nào tốt nhất”.

2.2 Tính Chất Cơ Học Của Bu Lông

Cấp bền là một trong những thông tin quan trọng nhất khi lựa chọn bulong thép. TCVN 1916:1995 có các cấp bền từ nhóm thấp đến những cấp cao như 8.8, 10.9 và 12.9.

Có thể hiểu nhanh một số cấp bền thường gặp như sau:

Con số đầu tiên cho biết mức độ bền kéo danh nghĩa, còn con số phía sau thể hiện tỷ lệ dùng để xác định giới hạn chảy danh nghĩa. Vì vậy, bulong 10.9 không chỉ “cứng hơn” bulong 8.8 mà có bộ yêu cầu cơ tính khác và thường được sử dụng cho các mối ghép cần khả năng chịu lực cao hơn.

Tuy nhiên, không nên tự nâng cấp bền chỉ vì muốn mối ghép chắc hơn. Nếu bản vẽ quy định 8.8 thì việc chuyển sang 10.9 hoặc 12.9 cần được người thiết kế xem xét cùng vật liệu liên kết, đai ốc, long đền và lực siết.

Khi Trường Phú nhận đơn hàng cho máy móc hoặc kết cấu chịu lực, cấp bền luôn là thông tin cần được xác nhận cùng size và chiều dài trước khi chốt quy cách.

2.3 Phương Pháp Kiểm Định Bu Lông Theo TCVN

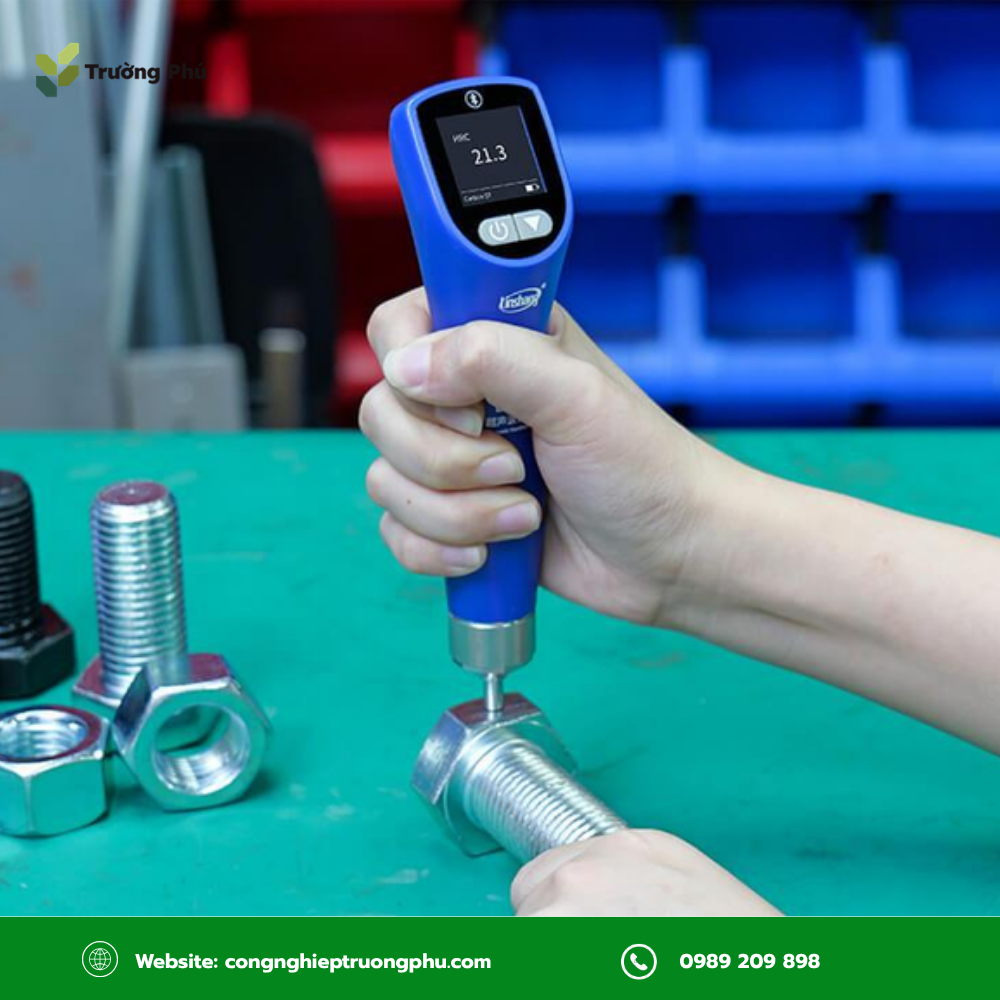

Việc kiểm tra bulong không chỉ dừng ở việc đo đường kính và chiều dài. Tùy loại sản phẩm và yêu cầu của lô hàng, quá trình kiểm tra có thể liên quan đến ngoại quan, cơ tính, lớp phủ và kích thước.

TCVN 1916:1995 viện dẫn TCVN 4795:1989 – Bulông, vít, vít cấy – Khuyết tật bề mặt và các phương pháp kiểm tra. Tiêu chuẩn TCVN 4795:1989 hiện vẫn còn hiệu lực và áp dụng trực tiếp cho bulong, vít, vít cấy thông dụng có đường kính danh nghĩa từ 5 đến 39 mm, đồng thời cho phép áp dụng trong một số trường hợp ngoài khoảng kích thước này.

Ngoài kiểm tra ngoại quan, bulong có thể phải thực hiện thử kéo, đo độ cứng hoặc các phép thử cơ tính khác tùy theo cấp bền, vật liệu và tiêu chuẩn sản phẩm. Lớp mạ cũng cần được kiểm tra theo tiêu chuẩn hoặc tài liệu kỹ thuật tương ứng.

Một điểm Trường Phú lưu ý là không nên mặc định mọi lô bulong đều phải lấy đúng một tỷ lệ mẫu cố định để thử. Số lượng mẫu, phương pháp lấy mẫu và tiêu chí nghiệm thu cần theo tiêu chuẩn sản phẩm, yêu cầu hợp đồng hoặc kế hoạch kiểm tra chất lượng của từng dự án.

Tham khảo đặc điểm của bulong mạ kẽm để hiểu rõ hơn về lớp phủ và khả năng bảo vệ bề mặt.

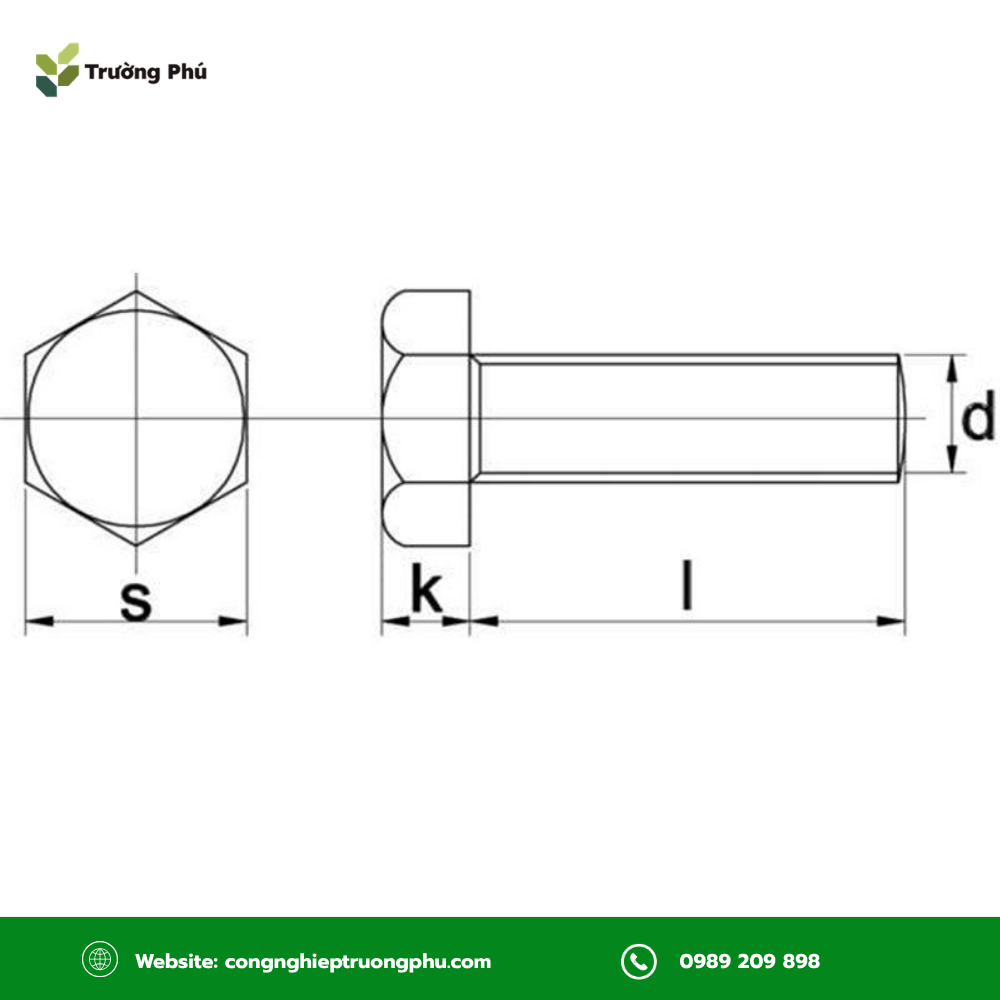

3. Tiêu Chuẩn Bulong Lục Giác Ngoài Theo TCVN

Với bulong lục giác ngoài, hiện có các TCVN được xây dựng tương đương hoàn toàn với những tiêu chuẩn ISO phổ biến. Hai tiêu chuẩn đáng chú ý là TCVN 10866:2015 và TCVN 10869:2015.

Nếu quy về cách gọi quen thuộc trên thị trường, TCVN 10866 gần với nhóm bulong lục giác ngoài ren một phần, còn TCVN 10869 thuộc nhóm có phần ren chạy đến sát đầu, thường được gọi là ren suốt.

Điểm này đặc biệt quan trọng khi anh chị đối chiếu với DIN. DIN 931 thường được nhắc cùng nhóm ISO 4014, còn DIN 933 thường được đối chiếu với ISO 4017. Tuy nhiên, không nên lấy một bảng DIN cũ rồi mặc định mọi kích thước đều chính là TCVN hiện hành.

Ví dụ, TCVN 1892:1976 – Bulông đầu sáu cạnh (tinh) – Kết cấu và kích thước hiện đã được VSQI ghi nhận là hết hiệu lực. Vì vậy, khi xây dựng bản vẽ mới hoặc cần hồ sơ theo tiêu chuẩn hiện hành, anh chị nên kiểm tra mã TCVN đang được áp dụng thay vì lấy số liệu từ một tiêu chuẩn cũ.

Đây cũng là lý do khi khách hàng gửi bản vẽ cho Trường Phú, bên em ưu tiên đọc đúng mã tiêu chuẩn ghi trên bản vẽ trước rồi mới đối chiếu kích thước sản phẩm.

4. Tiêu Chuẩn Bulong Lục Giác Chìm Theo TCVN

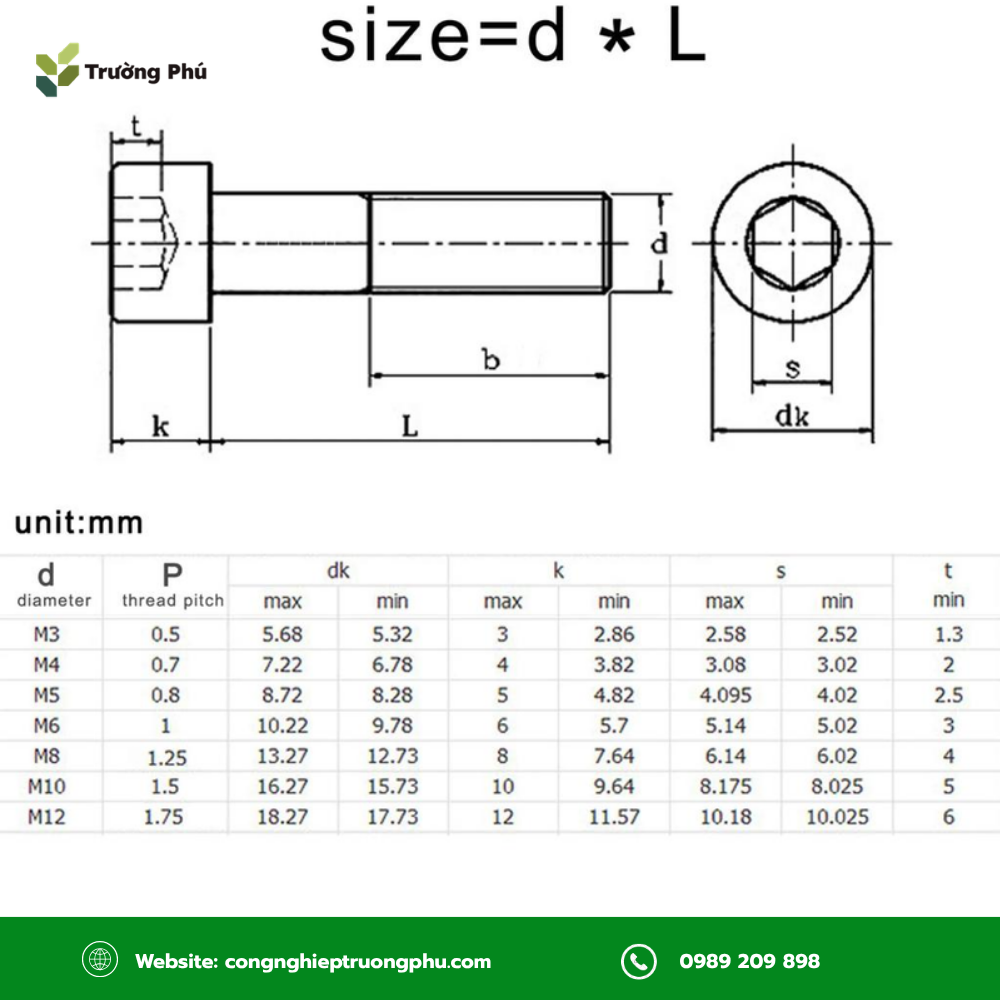

Đối với nhóm lục giác chìm đầu trụ, TCVN 54:1986 – Vít đầu hình trụ có lỗ sáu cạnh – Kết cấu và kích thước hiện vẫn còn hiệu lực. Tiêu chuẩn áp dụng cho dải ren từ M3 đến M36.

Một số kích thước phổ biến được thể hiện như sau:

Các giá trị trên được lấy từ bảng kích thước của TCVN 54:1986.

Ví dụ, với size M10, phần đầu có đường kính 16 mm, cao 10 mm và sử dụng lục giác trong 8 mm. Những thông số này rất hữu ích khi anh chị cần kiểm tra khoảng không gian dành cho đầu bulong hoặc chuẩn bị dụng cụ lắp.

Bước ren không nên lấy trực tiếp từ bảng kích thước đầu này mà cần đối chiếu theo tiêu chuẩn ren hệ mét tương ứng. Khi hỏi hàng, khách hàng cũng nên gửi đầy đủ size ren, chiều dài và tiêu chuẩn để tránh trường hợp cùng là lục giác chìm nhưng khác kiểu đầu hoặc quy cách.

Thông tin hữu ích về vật tư cơ khí công nghiệp có tại congnghieptruongphu.com.

5. Tiêu Chuẩn Bulong Neo Theo TCVN

Với bulong neo, việc chọn tiêu chuẩn cần tách rõ ba công việc: thiết kế, chế tạo và lắp dựng/nghiệm thu. Không nên gom toàn bộ thành một tiêu chuẩn duy nhất.

Các tài liệu hiện hành đáng chú ý gồm:

TCVN 5575:2024 hiện là tiêu chuẩn thiết kế kết cấu thép đang có hiệu lực và đã thay thế TCVN 5575:2012. Tiêu chuẩn có riêng Phụ lục L về bulong neo, trong đó xem xét các dạng neo, đường kính, chiều sâu ngàm và yêu cầu tính toán theo tải trọng của kết cấu.

Đối với giai đoạn chế tạo và kiểm soát chất lượng kết cấu thép, TCVN 12002:2020 là tiêu chuẩn hiện hành. Khi chuyển sang lắp dựng và nghiệm thu, TCVN 13194:2020 là một trong những tài liệu cần được đối chiếu. Cả hai cũng được TCVN 5575:2024 viện dẫn trong hệ thống tiêu chuẩn liên quan.

Vì vậy, các giá trị như chiều sâu neo, lực siết hay sai số vị trí không nên lấy một con số chung rồi áp dụng cho mọi bulong neo. Chúng cần được xác định theo dạng neo, tải trọng, cấu tạo móng, bản vẽ thiết kế và tiêu chuẩn áp dụng cho chính công trình đó.

Trong thực tế, nếu anh chị cần Trường Phú cung cấp bulong neo cho một dự án, cách an toàn nhất là gửi bản vẽ có đầy đủ đường kính, chiều dài, chiều dài ren, cấp bền, vật liệu, xử lý bề mặt và yêu cầu hồ sơ chất lượng. Bên em sẽ đối chiếu đúng theo quy cách thiết kế thay vì tự suy đoán từ một bảng kích thước chung.

Nắm rõ tiêu chuẩn bulong TCVN giúp anh chị phân biệt được đâu là yêu cầu về cơ tính, đâu là kích thước sản phẩm và đâu là quy định dành riêng cho kết cấu hoặc quá trình nghiệm thu. Đây là điều đặc biệt quan trọng khi làm bản vẽ, đặt vật tư hoặc chuẩn bị hồ sơ cho công trình.

TCVN 1916:1995 vẫn là một tiêu chuẩn kỹ thuật đáng tham khảo cho nhóm bulong, vít, vít cấy và đai ốc, nhưng không nên sử dụng nó như một bảng quy định duy nhất cho mọi loại bulong. Với từng sản phẩm, cần đối chiếu thêm tiêu chuẩn cụ thể như TCVN 10866, TCVN 10869, TCVN 54 hoặc các tiêu chuẩn về kết cấu thép và bulong neo tương ứng.

Trường Phú hiện cung cấp nhiều dòng bulong phục vụ cơ khí, chế tạo máy, bảo trì nhà xưởng và kết cấu thép. Nếu anh chị đã có bản vẽ hoặc yêu cầu tiêu chuẩn cụ thể, có thể gửi quy cách và số lượng để bên em kiểm tra hàng. Trường hợp chưa chắc nên đối chiếu theo TCVN nào, Trường Phú sẽ hỗ trợ kiểm tra lại thông tin trước khi báo giá.
