Tổng Hợp Bảng Tra Bulong Chuẩn DIN, JIS Và ISO Chi Tiết

Trong quá trình cung cấp bulong cho khách hàng cơ khí, nhà máy và các đơn vị lắp ráp thiết bị, Trường Phú thường gặp một câu hỏi khá quen thuộc: cùng là M16, M20 hay M24 thì bulong DIN, JIS và ISO có giống nhau hoàn toàn hay không?

Nhìn qua, các tiêu chuẩn này đều sử dụng ký hiệu kích thước hệ mét nên rất dễ tạo cảm giác có thể thay thế cho nhau. Tuy nhiên, khi đi vào từng mã tiêu chuẩn, anh chị vẫn cần kiểm tra kỹ kiểu đầu, phần ren, kích thước đầu bulong và yêu cầu kỹ thuật đi kèm trước khi đặt hàng.

Điều này càng quan trọng với thiết bị nhập khẩu từ Nhật Bản, châu Âu hoặc những dây chuyền sử dụng nhiều hệ tiêu chuẩn khác nhau. Chỉ cần nhìn thấy chữ “M10” rồi đặt theo một tiêu chuẩn khác, sản phẩm có thể vẫn cùng đường kính danh nghĩa nhưng chưa chắc phù hợp với vị trí đang sử dụng.

Trong bài viết này, Trường Phú tổng hợp bảng tra bulong theo ba hệ tiêu chuẩn phổ biến là DIN, JIS và ISO để anh chị dễ đối chiếu khi xem bản vẽ, thay thế vật tư hoặc đặt hàng.

1. Tại Sao Cần Biết Về Bảng Tra Bulong Theo Tiêu Chuẩn

Bảng tra bulong giúp anh chị xác định chính xác hơn loại bulong đang cần thay vì chỉ lựa chọn theo đường kính ren. Đây là bước đặc biệt hữu ích khi làm việc với bản vẽ kỹ thuật, thiết bị nhập khẩu hoặc những đơn hàng có nhiều quy cách khác nhau.

Việc nắm rõ từng tiêu chuẩn mang lại một số lợi ích thực tế:

• Dễ đối chiếu thông số kỹ thuật: biết được sản phẩm thuộc loại ren suốt, ren lửng, lục giác ngoài hay lục giác chìm.
• Thuận tiện khi làm việc với nhà cung cấp: anh chị có thể gửi đúng mã tiêu chuẩn thay vì mô tả bằng hình dáng chung chung.
• Hạn chế đặt nhầm vật tư: đặc biệt với máy móc nhập khẩu có yêu cầu rõ DIN, JIS hoặc ISO.
• Giữ đúng cấu hình mối ghép: giúp việc thay thế bulong bám sát hơn với thiết kế ban đầu của thiết bị.

Trong thực tế, Trường Phú gặp không ít trường hợp khách hàng gửi yêu cầu “bulong M10” hoặc “bulong M16” nhưng chưa có tiêu chuẩn đi kèm. Với những đơn như vậy, chỉ đường kính thôi thường chưa đủ để xác định chính xác sản phẩm.

Nếu có bản vẽ, ký hiệu tiêu chuẩn hoặc mẫu bulong cũ, việc đối chiếu sẽ nhanh và chắc chắn hơn nhiều.

2. Các Tiêu Chuẩn Bulong Hiện Nay

DIN, JIS và ISO đều là những hệ tiêu chuẩn quen thuộc trong lĩnh vực cơ khí. Mỗi hệ có cách ký hiệu và phạm vi sử dụng riêng, vì vậy anh chị nên nhận biết được ít nhất những điểm cơ bản trước khi tra bảng.

2.1 Tiêu Chuẩn DIN

DIN là viết tắt của Deutsches Institut für Normung, hệ tiêu chuẩn có nguồn gốc từ Đức và được sử dụng rộng rãi trong ngành cơ khí.

Anh chị thường gặp các ký hiệu như DIN 933, DIN 931, DIN 912, DIN 7991 hay DIN 7380. Mỗi mã thể hiện một kiểu bulong khác nhau về hình dáng đầu, phần ren và cấu tạo.

DIN khá quen thuộc tại thị trường Việt Nam, đặc biệt trong chế tạo máy, kết cấu cơ khí, thiết bị công nghiệp và nhiều dây chuyền nhập khẩu từ châu Âu.

Khi khách hàng gửi yêu cầu có sẵn mã DIN, Trường Phú có thể dựa vào đó để thu hẹp khá nhanh loại bulong cần tìm.

2.2 Tiêu Chuẩn JIS

JIS là viết tắt của Japanese Industrial Standards, tức hệ tiêu chuẩn công nghiệp Nhật Bản.

Các mã JIS thường xuất hiện trên bản vẽ, thiết bị hoặc dây chuyền có xuất xứ Nhật. Vì vậy, những anh chị đang làm bảo trì cho máy Nhật sẽ khá thường xuyên gặp yêu cầu vật tư theo hệ tiêu chuẩn này.

Một điểm cần lưu ý là không nên thấy cùng ký hiệu M8, M10 hay M12 rồi mặc định có thể lấy bulong DIN thay cho JIS. Tốt nhất vẫn nên kiểm tra mã tiêu chuẩn cụ thể và đối chiếu kích thước trước khi thay thế.

2.3 Tiêu Chuẩn ISO

ISO là hệ tiêu chuẩn quốc tế được sử dụng rộng rãi tại nhiều quốc gia và trong các chuỗi cung ứng toàn cầu.

Một số tiêu chuẩn ISO có hình dáng và kích thước khá gần với các tiêu chuẩn DIN quen thuộc. Chính vì sự tương đồng này mà nhiều người dễ cho rằng hai loại có thể thay thế trực tiếp.

Tuy nhiên, khi dùng cho máy móc hoặc kết cấu có yêu cầu kỹ thuật rõ ràng, anh chị vẫn nên đối chiếu từng mã cụ thể thay vì chỉ dựa vào việc sản phẩm “trông giống nhau”.

Tham khảo bulong ốc vít đủ kích thước để lựa chọn quy cách phù hợp với nhu cầu lắp ráp và sản xuất.

3. Bảng Tra Bulong Chuẩn DIN Hiện Nay

Trong ba hệ tiêu chuẩn, DIN là nhóm Trường Phú gặp khá thường xuyên khi tư vấn bulong cho khách hàng cơ khí và nhà máy.

Dưới đây là một số mã DIN phổ biến theo bảng thông tin chị cung cấp:

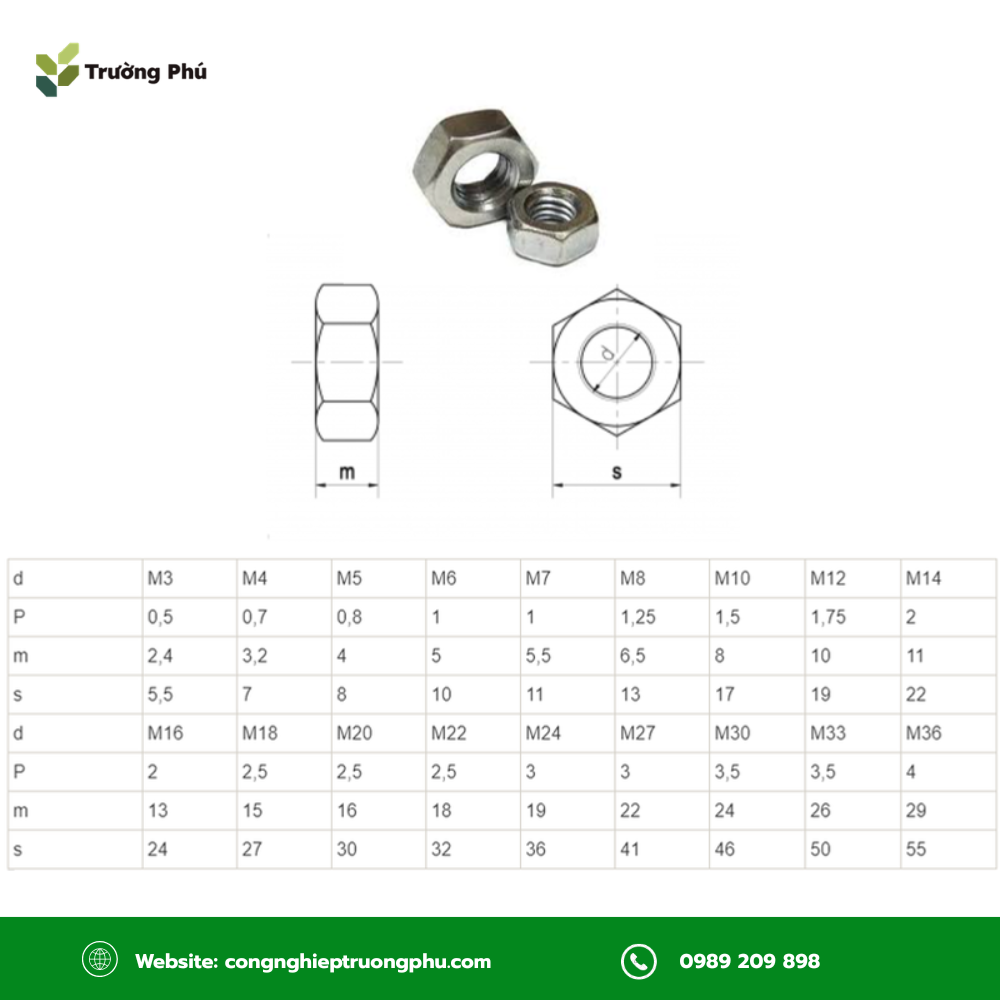

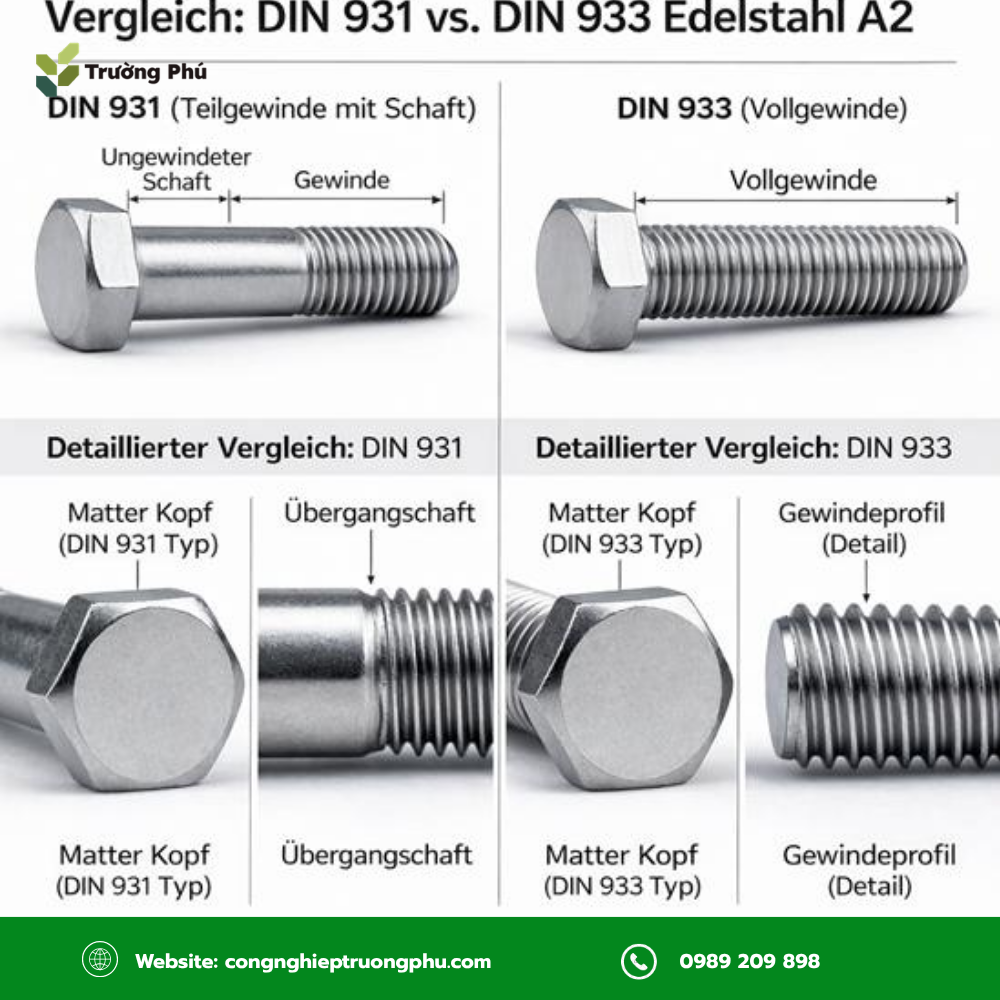

Hai mã dễ gặp nhất là DIN 933 và DIN 931. Cả hai đều có đầu lục giác ngoài, nhưng DIN 933 thuộc nhóm ren suốt trong khi DIN 931 sử dụng ren một phần.

Với dòng lục giác chìm, DIN 912 có đầu trụ, DIN 7991 có đầu bằng dạng côn và DIN 7380 có phần đầu bo tròn. Chỉ riêng sự khác nhau ở hình dạng đầu đã khiến mỗi loại phù hợp với một kiểu lắp đặt khác nhau.

Ví dụ, với DIN 933 M10x50, bảng thông số chị cung cấp xác định bước ren P = 1,5 mm, chiều cao đầu k = 6,4 mm và kích thước cờ lê s = 17 mm. Những thông số này giúp anh chị kiểm tra nhanh sản phẩm khi đang có mẫu thực tế hoặc cần chuẩn bị dụng cụ lắp.

Tìm hiểu thêm về bulong thép đen chịu lực, đặc biệt là đặc tính cơ học và khả năng chịu tải trong các mối ghép.

4. Bảng Tra Bulong Theo Tiêu Chuẩn JIS Hiện Nay

Bulong theo tiêu chuẩn JIS thường được bắt gặp ở máy móc, thiết bị và dây chuyền sản xuất có nguồn gốc Nhật Bản.

Theo bảng chị cung cấp, một số mã thường gặp gồm:

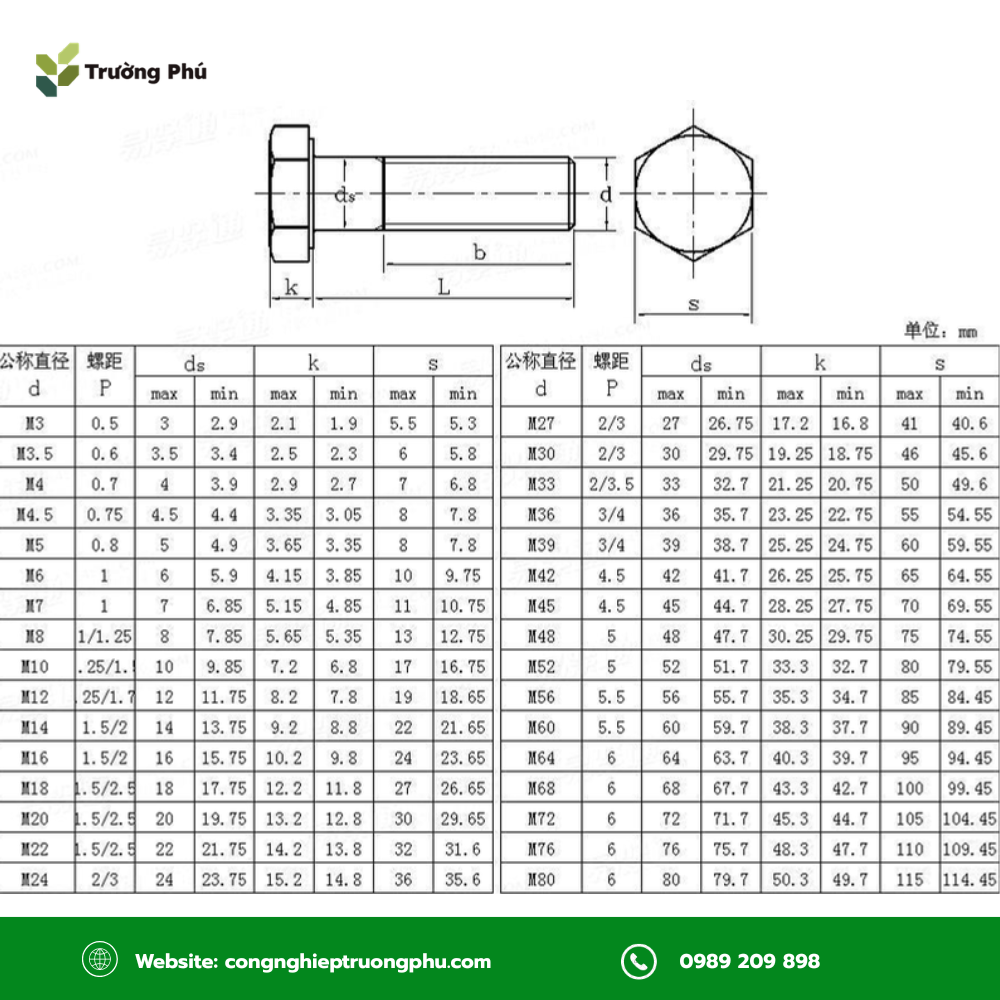

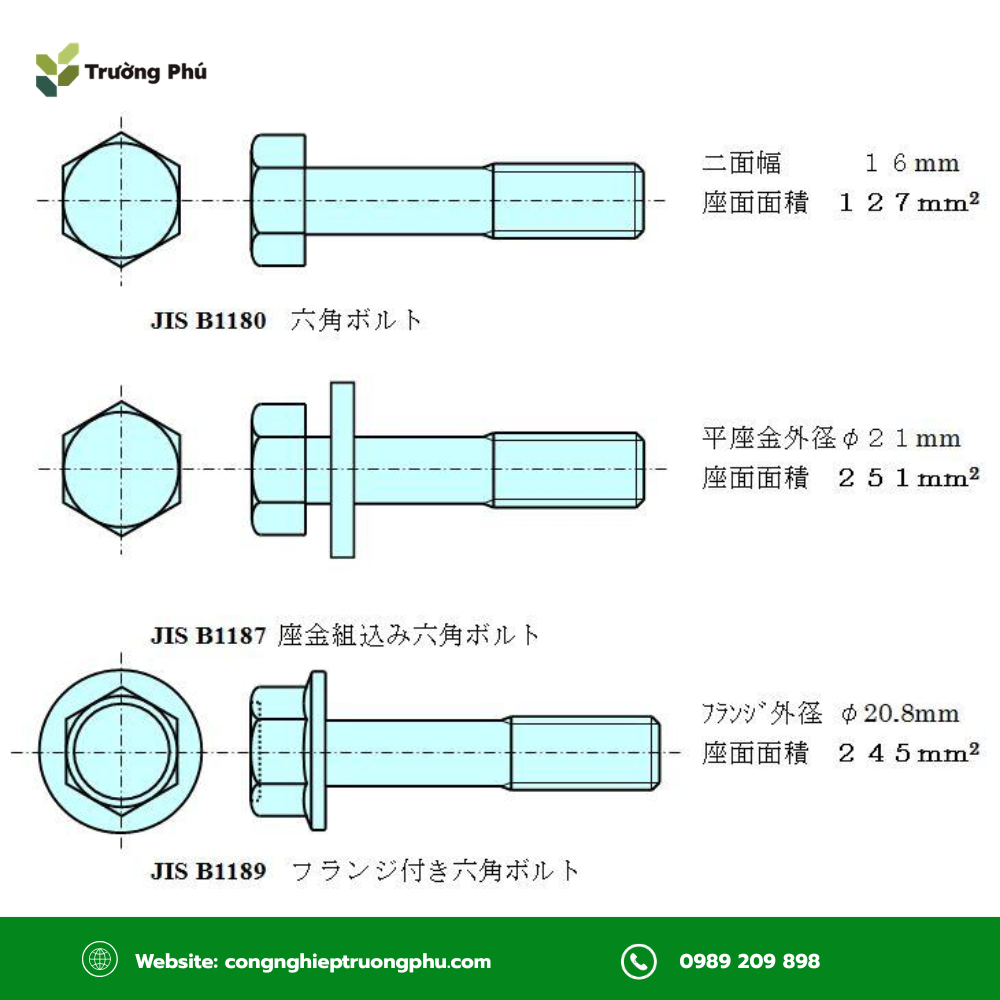

Chẳng hạn, ký hiệu JIS B 1180 M8x40 cho biết bulong được xác định theo tiêu chuẩn JIS B 1180, có đường kính ren M8 và chiều dài 40 mm.

Khi bảo trì một thiết bị Nhật, nếu trên bản vẽ hoặc tài liệu kỹ thuật đã ghi rõ JIS thì anh chị nên giữ lại thông tin này khi hỏi hàng. Đừng chỉ gửi “M8x40”, bởi nhà cung cấp có thể hiểu sang một tiêu chuẩn khác có cùng kích thước danh nghĩa.

Trong trường hợp không còn tài liệu máy, mẫu bulong thực tế sẽ rất hữu ích. Có thể kiểm tra đường kính, bước ren, chiều dài và hình dạng đầu trước khi quyết định thay thế.

5. Bảng Tra Bulong Theo Tiêu Chuẩn ISO Hiện Nay

ISO là nhóm tiêu chuẩn quốc tế nên xuất hiện khá nhiều trong máy móc, hàng xuất khẩu và các dự án có nhiều nhà cung cấp đến từ những thị trường khác nhau.

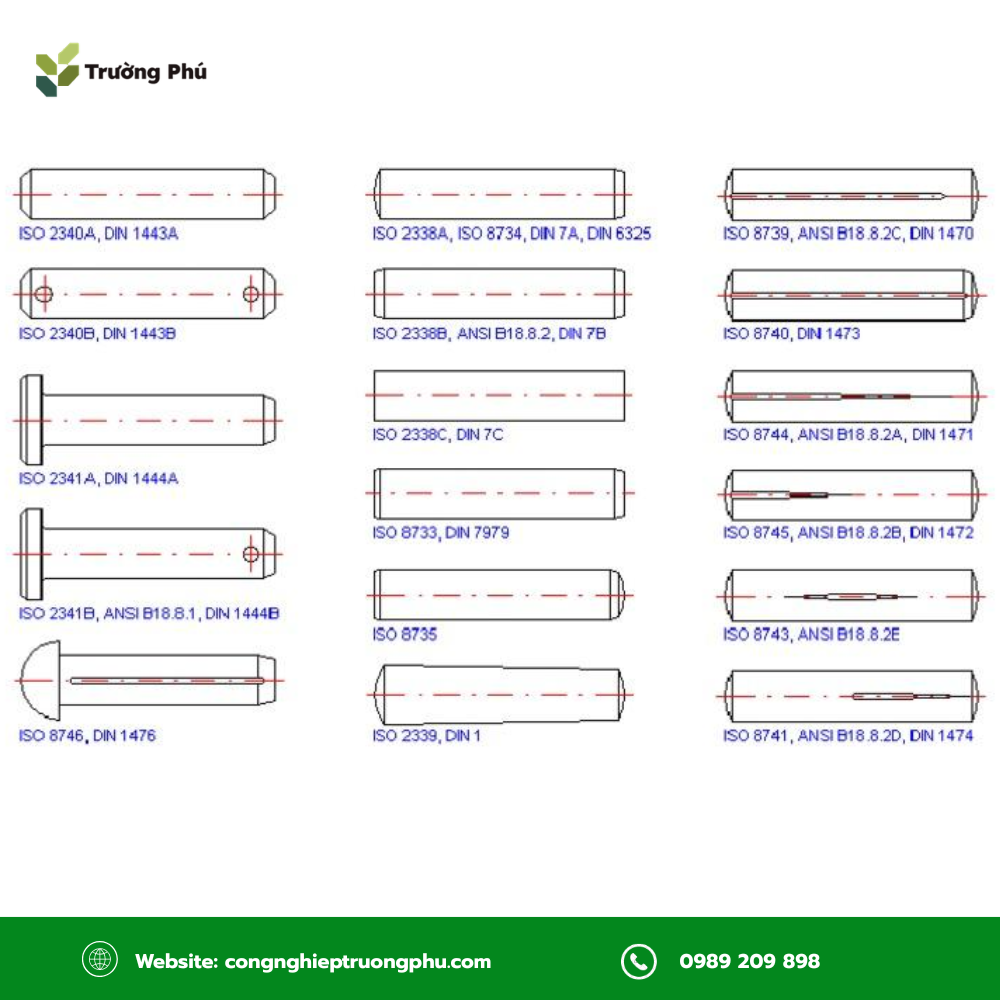

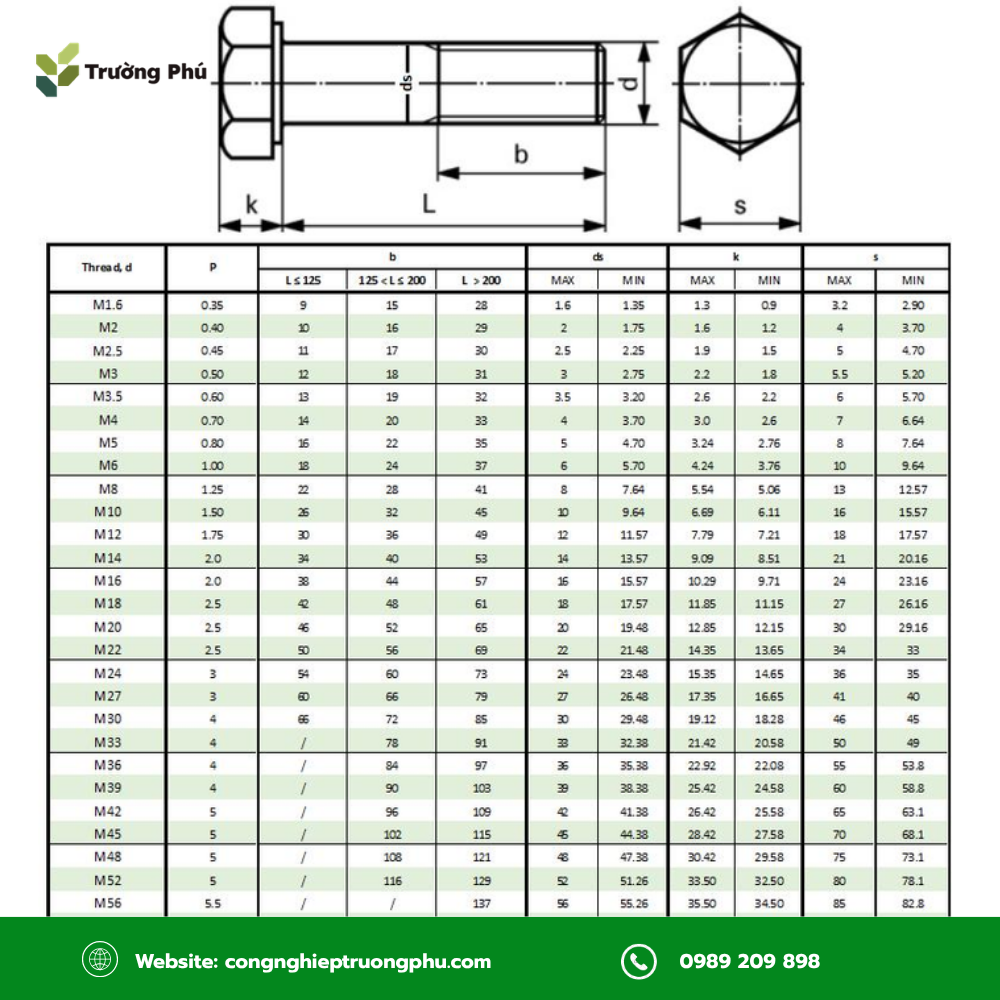

Theo bảng chị cung cấp:

Ví dụ, ISO 4014 M16x80 là bulong lục giác có đường kính M16 và chiều dài 80 mm, thuộc nhóm ren lửng. Về kiểu cấu tạo, sản phẩm này gần với nhóm DIN 931.

Tương tự, ISO 4762 thường được nhắc đến cùng nhóm bulong lục giác chìm đầu trụ. Khi đối chiếu với các mã DIN tương ứng, anh chị nên xem kỹ kích thước và yêu cầu kỹ thuật cụ thể trước khi quyết định thay thế.

Điểm Trường Phú muốn lưu ý ở đây là “gần tương đương” không nên được hiểu thành “luôn thay trực tiếp được”. Với vật tư dùng cho một mối ghép quan trọng, chỉ mất thêm vài phút kiểm tra thông số nhưng sẽ hạn chế được khá nhiều rủi ro khi hàng đã đưa vào lắp.

Khám phá các sản phẩm và thông tin chuyên ngành từ đơn vị phân phối vật tư công nghiệp Trường Phú.

6. Một Số Câu Hỏi Thường Gặp Về Bảng Tra Bulong

Việc tra cứu đúng tiêu chuẩn giúp hạn chế nhầm lẫn khi lựa chọn và thay thế bulong. Dưới đây là một số câu hỏi thường gặp khi sử dụng bảng tra bulon

1. Bulong DIN 933 M10 có thể thay thế bằng ISO tương đương không?

Một số tiêu chuẩn DIN và ISO có mức độ tương đồng cao về hình dạng và kích thước. Tuy nhiên, anh chị không nên thay thế chỉ dựa vào việc cùng size M10. Cần xác định đúng mã ISO tương ứng và đối chiếu các thông số liên quan trước khi sử dụng.

2. Có nên dùng chung bulong DIN và JIS trong cùng một hệ thống liên kết không?

Nếu thiết kế đã chỉ định một tiêu chuẩn cụ thể, tốt nhất nên giữ đúng tiêu chuẩn đó. Cùng sử dụng hệ ren mét không có nghĩa mọi thông số của DIN và JIS đều giống nhau hoàn toàn.

Việc thay đổi tiêu chuẩn càng cần được cân nhắc kỹ ở những cụm máy có yêu cầu cao về độ chính xác hoặc tải trọng.

3. Làm sao để chọn đúng tiêu chuẩn khi đặt hàng bulong?

Cách đơn giản nhất là kiểm tra bản vẽ, tài liệu của máy hoặc ký hiệu trên mẫu bulong đang sử dụng. Sau đó, anh chị đối chiếu thêm đường kính ren, bước ren, chiều dài và hình dạng đầu.

Nếu đơn hàng có yêu cầu hồ sơ chất lượng, nên trao đổi rõ với nhà cung cấp ngay từ đầu về tiêu chuẩn sản phẩm và chứng từ cần đi kèm. Điều này đặc biệt quan trọng với những đơn hàng phục vụ dự án hoặc thiết bị có quy định kỹ thuật riêng.

Bảng tra bulong theo DIN, JIS và ISO giúp anh chị hiểu rõ hơn sản phẩm mình đang cần, đặc biệt khi phải làm việc với nhiều loại máy móc và bản vẽ có xuất xứ khác nhau. Cùng một đường kính M nhưng tiêu chuẩn khác nhau vẫn cần được đối chiếu cẩn thận trước khi đặt hàng.

Qua kinh nghiệm hỗ trợ khách hàng tại Trường Phú, bên em thấy cách an toàn nhất vẫn là xác định đủ tiêu chuẩn, kích thước, kiểu ren, cấp bền và vật liệu, thay vì chỉ gửi một thông tin như “M10” hay “M16”.

Nếu anh chị đã có mã DIN, JIS hoặc ISO trên bản vẽ, có thể gửi kèm kích thước và số lượng để Trường Phú kiểm tra quy cách. Trường hợp chỉ còn mẫu bulong cũ, bên em cũng có thể hỗ trợ đối chiếu các thông số cơ bản trước khi khách hàng đặt số lượng lớn.
