Tổng Quan Về Bulong Neo Móng Và Các Đặc Tính Kỹ Thuật

Bulong neo móng là chi tiết liên kết quan trọng trong các công trình kết cấu thép, hệ thống cột đèn và lắp đặt máy móc công nghiệp. Đối với những hạng mục cần cố định thiết bị hoặc chân cột xuống móng bê tông, việc lựa chọn đúng đường kính, chiều dài và cấp bền bulong ảnh hưởng trực tiếp đến khả năng làm việc của toàn bộ liên kết.

Khác với bulong liên kết thông thường, bulong neo móng thường được sản xuất theo bản vẽ riêng của từng công trình, với các yêu cầu cụ thể về chiều dài thân, hình dạng đoạn neo và vật liệu chế tạo. Vậy bulong neo móng có cấu tạo như thế nào, gồm những loại nào và cần kiểm tra các tiêu chuẩn gì trước khi đặt hàng? Trong bài viết này, Trường Phú sẽ cùng anh chị tìm hiểu những đặc điểm kỹ thuật quan trọng để thuận tiện hơn khi lựa chọn vật tư cho công trình.

1. Bulong neo móng là gì

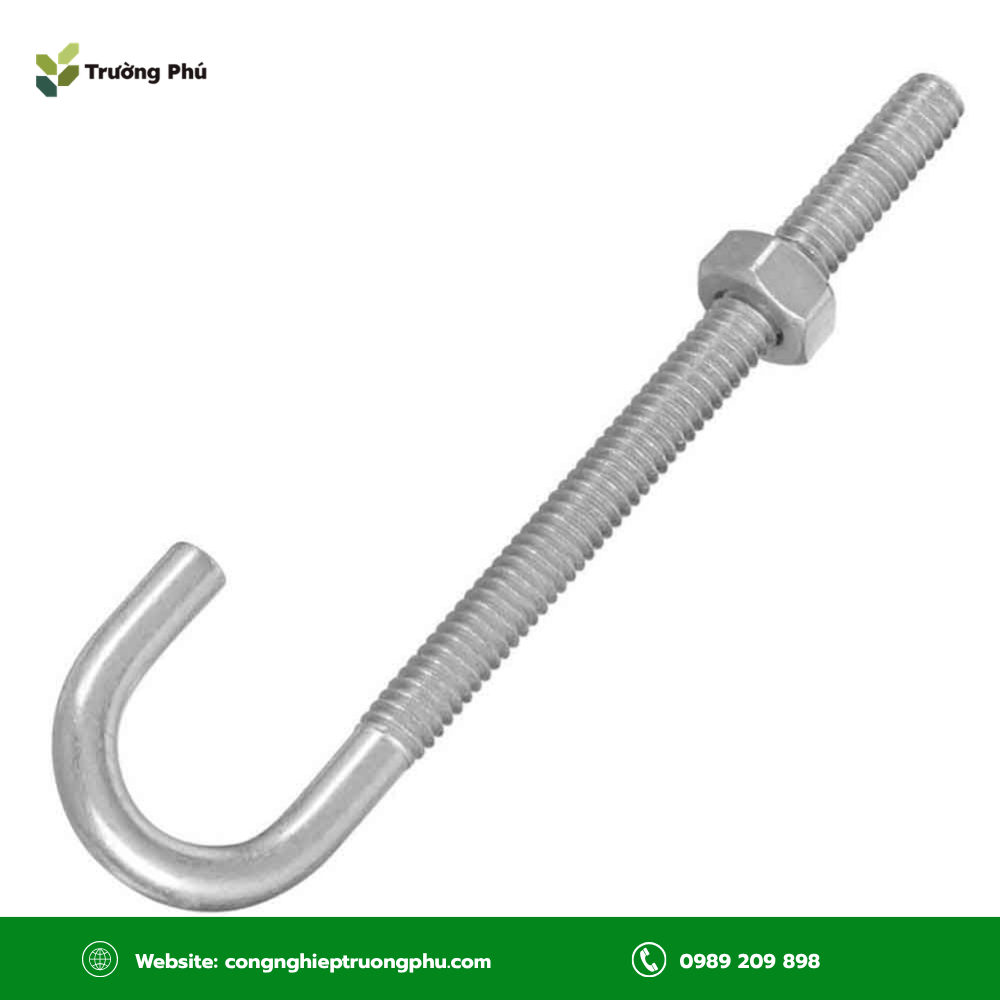

Bulong neo móng, còn được gọi là bulong móng, bulong neo hoặc anchor bolt, là loại bulong được đặt sẵn vào khối bê tông móng trước hoặc trong quá trình đổ bê tông. Phần thân nằm bên trong móng có nhiệm vụ truyền lực và tạo liên kết với bê tông, trong khi phần ren nhô lên phía trên được sử dụng để lắp bản đế chân cột, chân máy hoặc các thiết bị cần cố định.

Sau khi bê tông đạt cường độ yêu cầu, bản đế được đưa vào đúng vị trí và liên kết với bulong thông qua đai ốc, long đen. Nhờ đó, tải trọng từ kết cấu hoặc thiết bị phía trên được truyền xuống hệ móng theo phương án thiết kế.

Trong thực tế, bulong neo móng thường bị nhầm lẫn với hai loại neo khác:

• Bulong nở: được lắp đặt sau khi bê tông đã đông cứng và đạt điều kiện thi công. Người lắp đặt khoan lỗ theo kích thước quy định, sau đó sử dụng cơ chế bung nở để tạo lực bám giữ với thành lỗ khoan.
• Bulong hóa chất: cũng được lắp đặt sau khi bê tông đã hoàn thiện, nhưng sử dụng keo chuyên dụng để tạo liên kết giữa thanh ren và vật liệu nền thay vì dựa vào cơ chế nở cơ học.

Điểm khác biệt của bulong neo móng là được bố trí và định vị ngay từ giai đoạn thi công móng. Điều này cho phép kỹ sư chủ động thiết kế chiều sâu chôn, hình dạng đoạn neo và vị trí các bulong theo tải trọng của kết cấu phía trên.

Vì vậy, bulong neo móng thường được sử dụng trong các liên kết chân cột nhà thép, cột đèn và thiết bị công nghiệp có yêu cầu chịu lực lớn. Tuy nhiên, khả năng chịu tải thực tế vẫn phụ thuộc vào thiết kế của toàn bộ hệ neo và móng bê tông, không chỉ riêng kích thước bulong.

Trên thị trường, bulong neo móng có đường kính thông dụng từ M12 đến M64. Với những công trình có yêu cầu đặc biệt, đường kính có thể lớn hơn và chiều dài thân đạt từ vài trăm milimet đến hơn 2–3 mét, tùy theo tải trọng và chiều sâu móng.

2. Cấu tạo của bulong neo móng

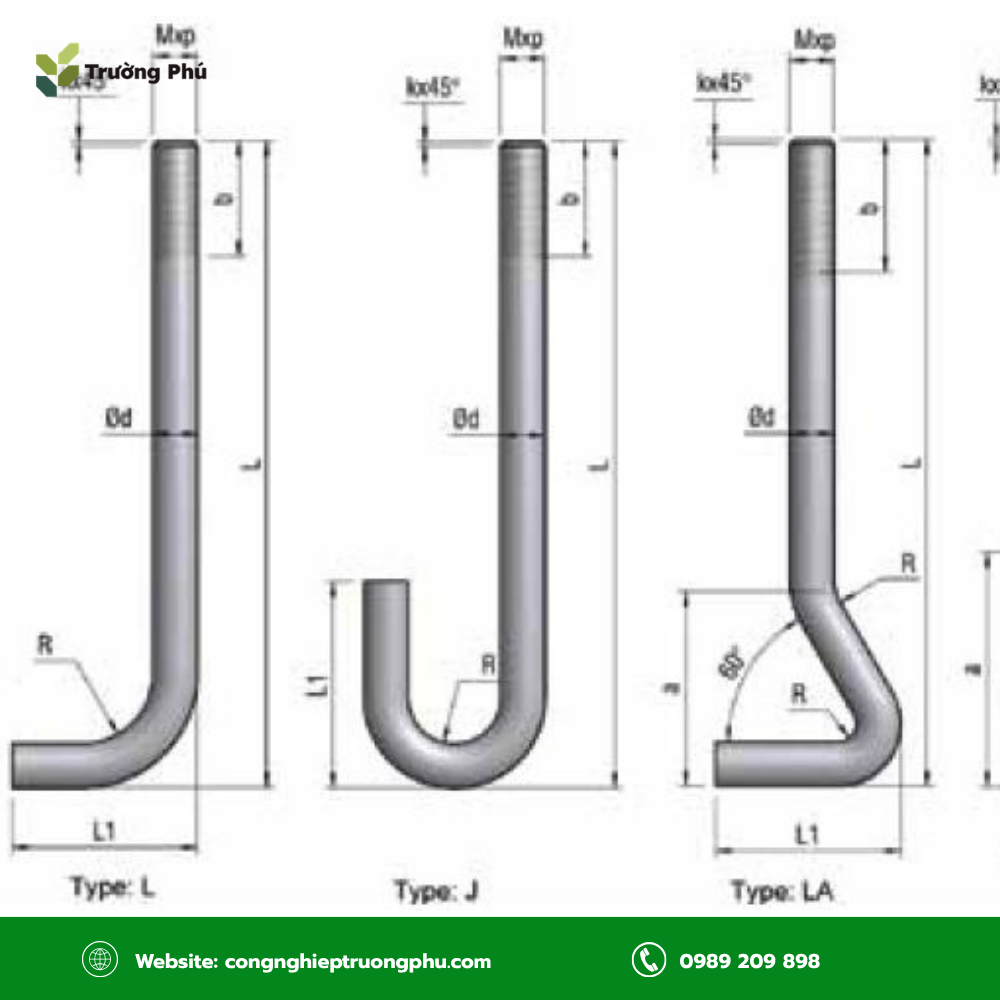

Một bộ bulong neo móng hoàn chỉnh thường bao gồm thân bulong, phần neo, đai ốc, long đen và các chi tiết hỗ trợ định vị. Mỗi bộ phận đảm nhận một chức năng riêng nhằm đảm bảo liên kết được lắp đặt đúng vị trí và đáp ứng yêu cầu chịu lực của công trình.

Cấu tạo cơ bản gồm:

• Phần ren (đầu trên): là đoạn ren nhô lên khỏi mặt bê tông, được gia công bằng phương pháp cán hoặc tiện ren để lắp đai ốc, long đen và bản đế chân cột. Chiều dài phần ren cần được tính toán đủ cho chiều dày bản đế, lớp vữa chèn, các đai ốc và khoảng ren dư phục vụ quá trình cân chỉnh.
• Phần thân: là đoạn thép tròn nằm bên trong khối bê tông, có nhiệm vụ truyền lực từ kết cấu phía trên xuống hệ neo và móng. Đường kính và chiều dài thân được lựa chọn theo tải trọng, cấu tạo móng và yêu cầu thiết kế của từng công trình.
• Phần neo (đầu dưới): là bộ phận tạo khả năng neo giữ trong bê tông và góp phần chống nhổ khi liên kết chịu lực kéo. Tùy theo bản vẽ, phần neo có thể được gia công thành móc chữ L, chữ J hoặc sử dụng đầu thẳng có đai ốc và bản đệm chặn.

Ngoài ra, một số thiết kế có thể sử dụng thanh thép hàn ngang hoặc cấu tạo neo đặc biệt. Tuy nhiên, phương pháp gia công và liên kết tại phần neo cần phù hợp với mác thép, cấp bền và yêu cầu kỹ thuật của sản phẩm.

Đai ốc và long đen là những chi tiết không thể thiếu trong quá trình lắp dựng chân cột hoặc chân máy. Một bộ bulong neo thường được bố trí theo cấu hình:

• Một đai ốc cân chỉnh nằm dưới bản đế, dùng để điều chỉnh cao độ và độ thẳng đứng của cột trước khi chèn vữa.
• Một đai ốc phía trên bản đế, thực hiện chức năng siết và duy trì liên kết.
• Với những vị trí chịu rung động, có thể bố trí thêm đai ốc hãm theo yêu cầu thiết kế.

Bên cạnh các chi tiết trên, bản mã định vị (dưỡng) cũng đóng vai trò quan trọng trong quá trình thi công. Đây là tấm thép được gia công lỗ theo đúng khoảng cách thiết kế, giúp giữ các bulong trong cùng một cụm đúng vị trí và độ thẳng đứng trong quá trình đổ bê tông.

Nếu khoảng cách giữa các bulong không chính xác, bản đế chân cột có thể không lắp được dù đường kính và chiều dài bulong đã đúng yêu cầu. Vì vậy, việc kiểm tra bản vẽ định vị cần được thực hiện trước khi gia công và bố trí cụm bulong trong móng.

Xem thêm các dòng bulong ốc vít cường độ cao để lựa chọn vật tư đáp ứng yêu cầu liên kết trong các ứng dụng công nghiệp.

3. Công dụng chính của bulong neo móng

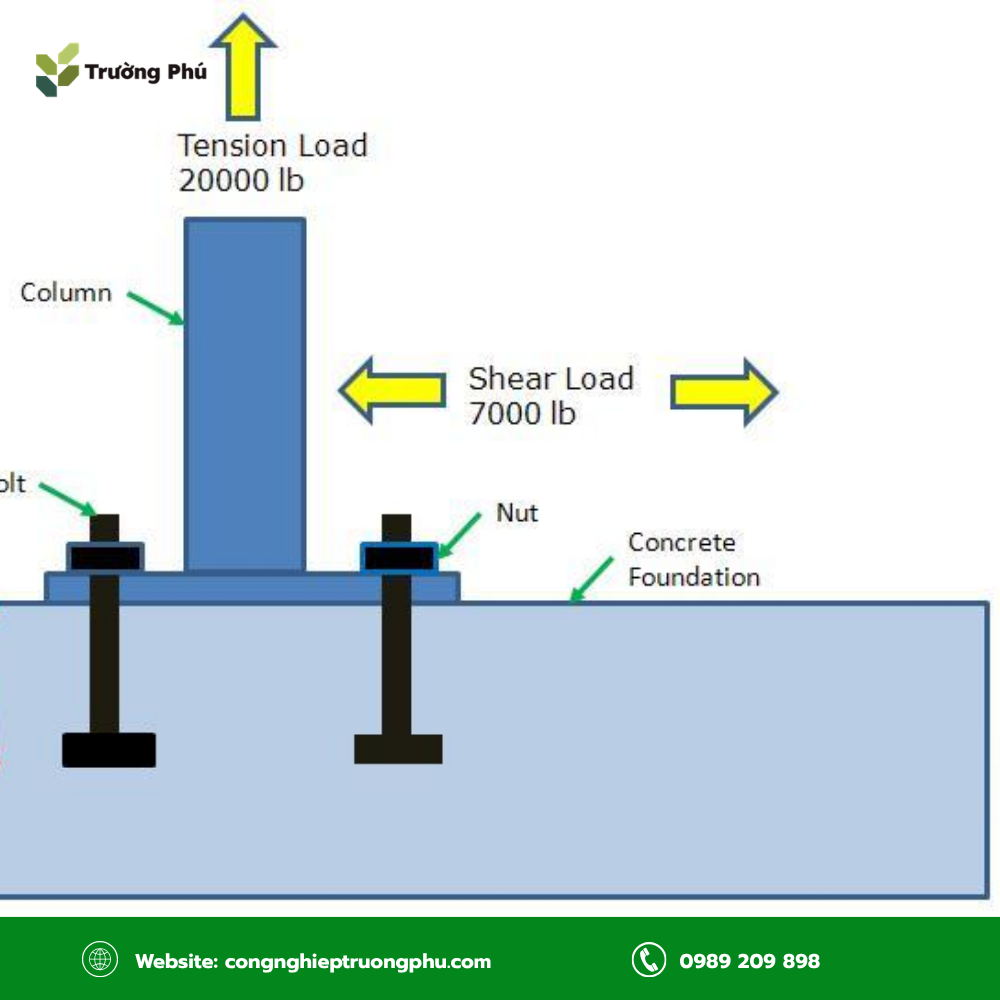

Trong liên kết chân cột hoặc chân máy, bulong neo móng không chỉ có nhiệm vụ giữ kết cấu cố định tại một vị trí. Sản phẩm còn tham gia truyền tải trọng, chống nhổ, hạn chế chuyển vị và hỗ trợ quá trình lắp dựng thiết bị.

Tùy theo cấu tạo và phương án thiết kế, bulong neo móng đảm nhận bốn chức năng kỹ thuật chính:

• Chống nhổ và chống lật: dưới tác động của gió, động đất hoặc tải trọng lệch tâm, chân cột có thể xuất hiện lực kéo làm bản đế có xu hướng tách khỏi mặt móng. Bulong neo tiếp nhận lực kéo tại vị trí liên kết và truyền xuống khối bê tông thông qua phần neo được thiết kế bên trong móng.
• Chống trượt ngang: khi chân cột hoặc thiết bị chịu lực tác động theo phương ngang, liên kết neo có thể tham gia chống lại chuyển vị cùng với ma sát giữa bản đế và mặt móng. Khả năng chịu lực cắt cần được xác định theo thiết kế của toàn bộ liên kết, bao gồm cả bulong, bản đế và bê tông.
• Định vị chính xác: cụm bulong neo giúp xác định vị trí, khoảng cách trục và hướng lắp dựng của cột hoặc thiết bị ngay từ giai đoạn thi công móng. Nhờ đó, quá trình đưa bản đế vào vị trí và lắp dựng kết cấu phía trên được thực hiện theo đúng bản vẽ.
• Cân chỉnh cao độ và hạn chế rung động: hệ đai ốc cân chỉnh cho phép điều chỉnh cao độ, độ phẳng và vị trí bản đế trước khi chèn vữa không co ngót. Với máy móc công nghiệp, liên kết được thiết kế và lắp đặt phù hợp còn góp phần hạn chế xê dịch, sai lệch vị trí khi thiết bị vận hành.

Đối với những công trình sử dụng nhiều chân cột hoặc cụm thiết bị có yêu cầu lắp đặt chính xác, việc bố trí bulong neo đúng ngay từ đầu giúp hạn chế phát sinh điều chỉnh khi thi công phần kết cấu phía trên.

Vì vậy, khi đặt hàng bulong neo móng, anh chị nên cung cấp đầy đủ bản vẽ, khoảng cách tâm bulong và yêu cầu về cao độ phần ren nhô lên, thay vì chỉ xác định đường kính và chiều dài tổng thể.

Tham khảo đặc tính của bulong thép đen cấp bền cao nhằm hiểu rõ hơn về khả năng chịu lực và phạm vi sử dụng.

4. Phân loại các loại bulong neo móng

Bulong neo móng được phân loại theo nhiều tiêu chí, trong đó phổ biến nhất là cấp độ bền, vật liệu chế tạo và hình dạng phần neo. Mỗi nhóm có đặc điểm kỹ thuật riêng, phù hợp với những yêu cầu khác nhau về tải trọng, cấu tạo móng và điều kiện sử dụng.

Để lựa chọn đúng sản phẩm, anh chị cần đối chiếu đồng thời các yếu tố này theo bản vẽ thiết kế. Không nên chỉ dựa vào hình dạng bên ngoài hoặc đường kính thân để đánh giá khả năng sử dụng của bulong neo.

4.1 Phân loại theo cấp độ bền của bulong neo móng

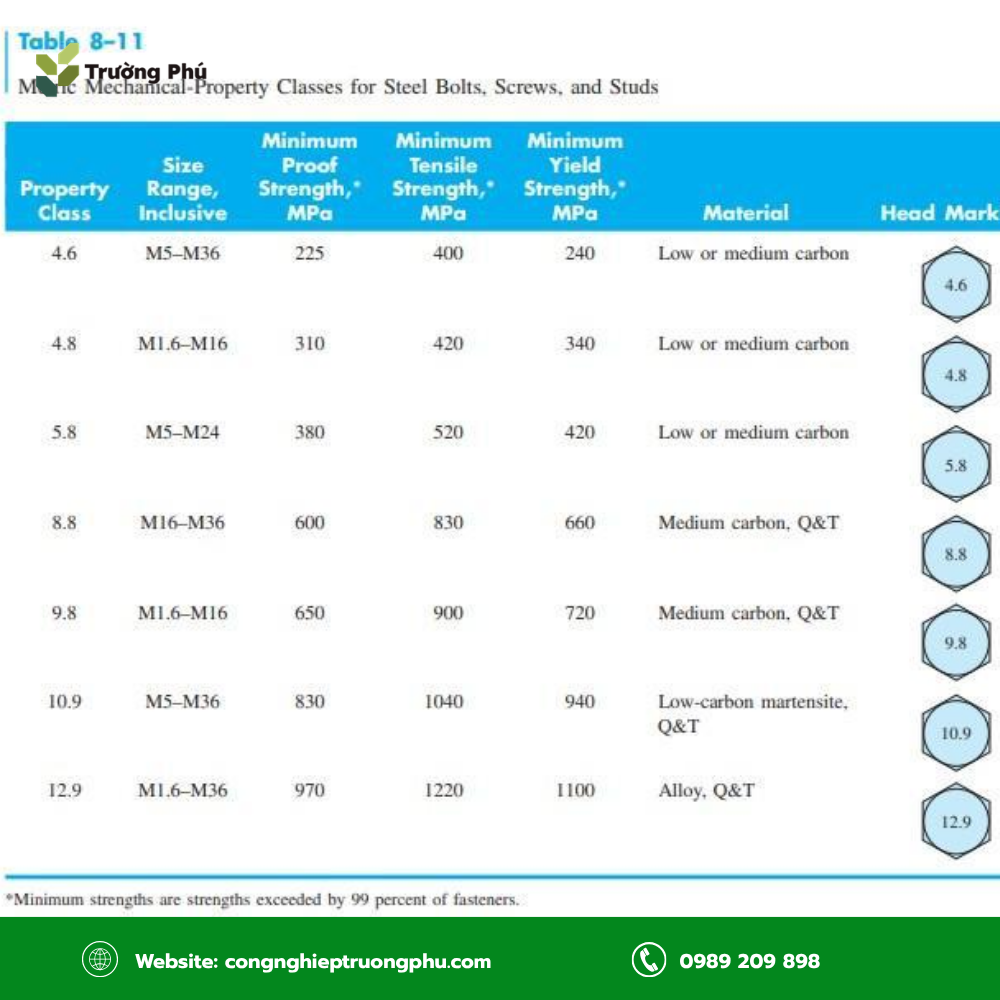

Cấp bền bulong neo móng thể hiện các đặc tính cơ học của vật liệu, đặc biệt là giới hạn bền kéo và giới hạn chảy. Đây là thông số quan trọng khi lựa chọn bulong cho những liên kết chịu lực trong kết cấu thép và thiết bị công nghiệp.

Đối với bulong neo bằng thép carbon hoặc thép hợp kim được chỉ định theo hệ cấp bền ISO, cách ký hiệu thường gồm hai con số, chẳng hạn 4.6, 5.6 hoặc 8.8.

Ví dụ, với cấp bền 5.6:

• Lấy số thứ nhất nhân với 100 để xác định giới hạn bền kéo danh nghĩa: 5 × 100 = 500 MPa.
• Lấy tích hai con số nhân với 10 để xác định giới hạn chảy danh nghĩa: 5 × 6 × 10 = 300 MPa.

Dựa trên cơ tính, các cấp bền thường gặp của bulong neo móng có thể được tham khảo trong bảng sau:

Các ứng dụng trong bảng mang tính tham khảo. Cấp bền thực tế của bulong neo phải được xác định theo tải trọng, cấu tạo liên kết và yêu cầu kỹ thuật của từng công trình.

Khi đối chiếu cấp bền trên thị trường, anh chị cũng cần lưu ý một số trường hợp dễ gây nhầm lẫn:

• Cấp 6.6 và 14.9: cấp 6.6 đôi khi vẫn xuất hiện trong thông tin báo giá, trong khi 14.9 không thuộc các cấp bền tiêu chuẩn thông dụng của ISO 898-1. Khi gặp những ký hiệu này, cần kiểm tra lại tiêu chuẩn áp dụng và yêu cầu chứng chỉ cơ tính trước khi đặt hàng.
• Bulong neo cấp bền cao: các sản phẩm cấp bền 8.8 trở lên thường cần được kiểm soát chặt chẽ về thành phần vật liệu và quá trình nhiệt luyện để đạt cơ tính yêu cầu. Vì vậy, không nên tự ý hàn trực tiếp bulong vào cốt thép móng khi chưa có quy trình được phê duyệt, bởi nhiệt hàn có thể làm thay đổi cơ tính tại vùng chịu ảnh hưởng nhiệt.

Đối với bulong neo cần cố định trong lồng thép móng, anh chị nên sử dụng phương pháp định vị phù hợp theo hồ sơ thi công, chẳng hạn dây thép buộc hoặc khung định vị riêng.

Đặc biệt, với những hạng mục yêu cầu kiểm soát chất lượng vật tư, cần xác nhận cấp bền theo tiêu chuẩn được chỉ định và yêu cầu hồ sơ thử nghiệm cơ tính tương ứng.

4.2 Phân loại theo vật liệu sản xuất bulong

Vật liệu chế tạo bulong neo móng ảnh hưởng đến cơ tính, khả năng gia công đoạn móc và khả năng chống ăn mòn trong môi trường sử dụng. Tùy theo yêu cầu bản vẽ, nhà sản xuất có thể lựa chọn thép carbon, thép hợp kim hoặc thép không gỉ.

Một số nhóm vật liệu thường gặp gồm:

• Thép carbon thông thường (CT3, SS400): có chi phí tương đối hợp lý và thuận tiện cho việc gia công các dạng móc neo. Nhóm vật liệu này thường được cân nhắc cho những hạng mục kết cấu nhẹ, cột đèn hoặc hàng rào khi đáp ứng yêu cầu cơ tính của bản vẽ.
• Thép carbon trung bình (C45 / S45C): có hàm lượng carbon cao hơn nhóm thép kết cấu thông thường, phù hợp với nhiều yêu cầu gia công bulong neo nhà xưởng. Tùy theo trạng thái vật liệu và phương pháp nhiệt luyện, sản phẩm có thể đáp ứng các yêu cầu cơ tính khác nhau theo chỉ định kỹ thuật.
• Thép hợp kim (40Cr, SCM440): được sử dụng để chế tạo những loại bulong neo yêu cầu cấp bền cao như 8.8 hoặc 10.9. Để đạt cơ tính thiết kế, vật liệu cần trải qua quy trình nhiệt luyện và kiểm tra chất lượng phù hợp.
• Thép không gỉ (inox 304, 316): được cân nhắc cho các công trình ven biển, nhà máy hóa chất, hệ thống xử lý nước thải hoặc những vị trí có nguy cơ tiếp xúc với tác nhân ăn mòn. Trong đó, inox 316 có khả năng chống ăn mòn tốt hơn inox 304 trong nhiều môi trường chứa muối hoặc clorua.

Một điểm anh chị cần lưu ý là mác thép và cấp bền không phải hai thông số có thể thay thế trực tiếp cho nhau. Cùng một mác thép có thể có cơ tính khác nhau tùy theo điều kiện sản xuất và nhiệt luyện, vì vậy cần đối chiếu cả yêu cầu vật liệu lẫn cơ tính trên bản vẽ.

Về xử lý bề mặt, bulong neo móng có thể được cung cấp dưới dạng thép mộc, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng.

Đối với công trình ngoài trời, bulong neo mạ kẽm nhúng nóng thường được cân nhắc khi cần tăng khả năng bảo vệ phần thép tiếp xúc với môi trường. Tùy theo thiết kế, lớp mạ có thể được yêu cầu trên toàn bộ thân hoặc tập trung tại phần ren và đoạn bulong nhô lên khỏi mặt móng.

Phần thép chôn trong bê tông được bảo vệ bởi môi trường bê tông khi đáp ứng điều kiện thiết kế và thi công. Tuy nhiên, phạm vi mạ thực tế vẫn cần tuân theo yêu cầu của hồ sơ kỹ thuật, đặc biệt với các công trình có điều kiện ăn mòn đặc biệt.

4.3 Phân loại theo hình dạng bulong neo móng

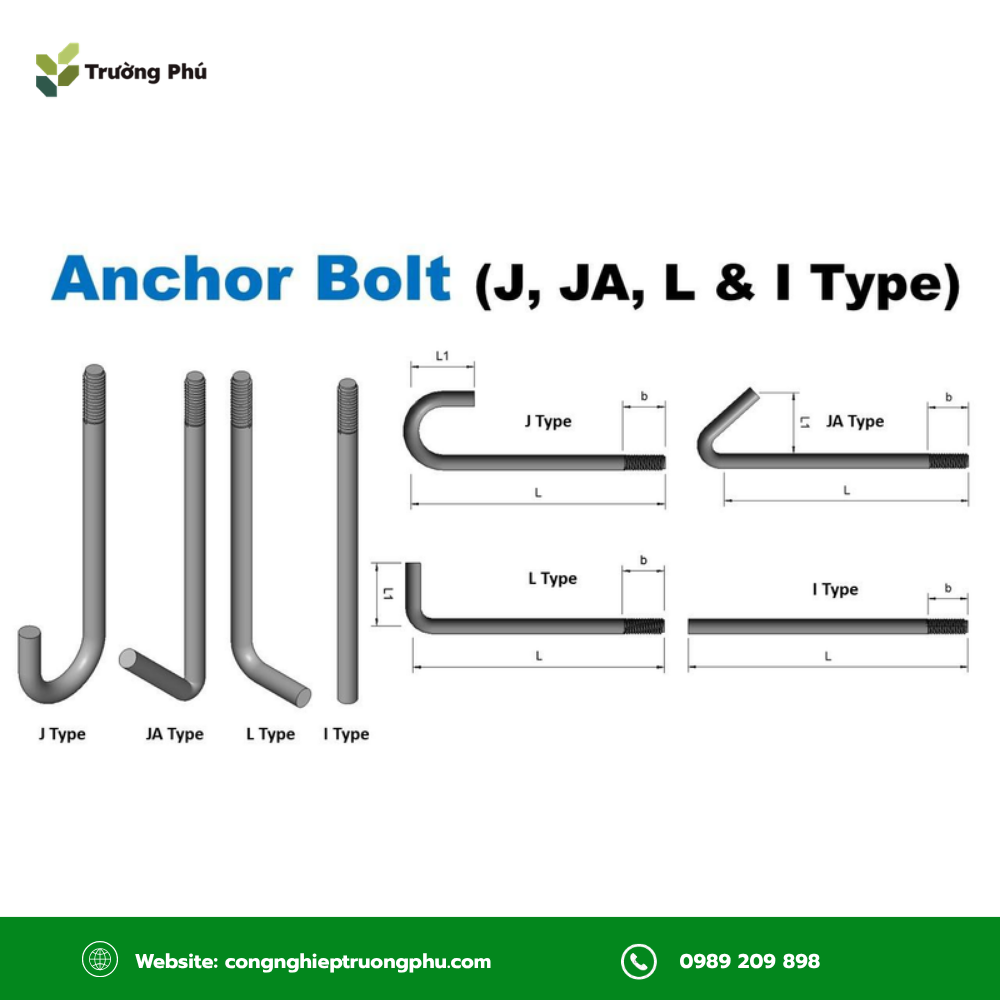

Bên cạnh cấp bền và vật liệu, hình dạng phần neo là yếu tố quyết định cách bố trí bulong trong móng và cơ chế truyền lực xuống bê tông.

Trên thị trường, bulong neo móng thường được gia công theo các dạng chữ L, chữ J, chữ I hoặc chữ U. Một số bản vẽ còn sử dụng các biến thể LA, JA và những cấu tạo đặc biệt theo tiêu chuẩn riêng.

• Bulong neo chữ L: có phần đầu dưới được uốn gần vuông góc với thân, tạo thành hình chữ L. Cấu tạo này tương đối thuận tiện cho quá trình gia công và bố trí trong lồng thép móng, thường xuất hiện ở nhà xưởng và nhà thép tiền chế.
• Bulong neo chữ J: có đoạn đầu dưới uốn cong dạng móc câu, giúp tạo cơ chế neo giữ trong bê tông. Loại này thường được sử dụng trong móng cột điện, cột đèn và chân máy theo yêu cầu thiết kế.
• Bulong neo LA và JA: là các biến thể của bulong neo chữ L và chữ J, thường được nhắc đến trong hệ quy cách theo tiêu chuẩn Nhật Bản JIS B 1178. Sự khác biệt nằm ở hình dạng và kích thước đoạn móc, vì vậy anh chị cần đối chiếu bản vẽ khi đặt hàng.
• Bulong neo thẳng (chữ I): có phần thân thẳng, thường được gia công ren ở một hoặc hai đầu. Phần đầu chôn trong bê tông có thể sử dụng đai ốc kết hợp bản đệm chặn để tạo cơ chế neo giữ. Với những liên kết chịu lực kéo lớn, cấu tạo neo thẳng có đầu chặn là một phương án được xem xét theo thiết kế.
• Bulong neo chữ U và chữ V: được gia công từ thanh thép uốn theo hình dạng tương ứng, thường có hai đầu ren để tạo hai vị trí liên kết trên cùng một chi tiết. Nhóm này xuất hiện trong các hạng mục như móng trụ nhỏ, giá đỡ đường ống hoặc thiết bị có cấu tạo liên kết phù hợp.

Mặc dù mỗi dạng bulong có đặc điểm riêng, không nên đánh giá khả năng chịu lực chỉ dựa vào hình dạng chữ L, J hay I. Khả năng chống nhổ còn phụ thuộc vào chiều sâu chôn, kích thước đoạn neo, cường độ bê tông và khoảng cách đến mép móng.

Vì vậy, khi đặt gia công bulong neo móng, anh chị nên cung cấp bản vẽ thể hiện đầy đủ đường kính, chiều dài tổng thể và kích thước phần neo, thay vì chỉ ghi tên loại bulong.

Có thể bạn quan tâm đến Trường Phú – linh kiện cơ khí để cập nhật thông tin về các sản phẩm phục vụ sản xuất và lắp ráp.

5. Tiêu chuẩn của bulong neo móng

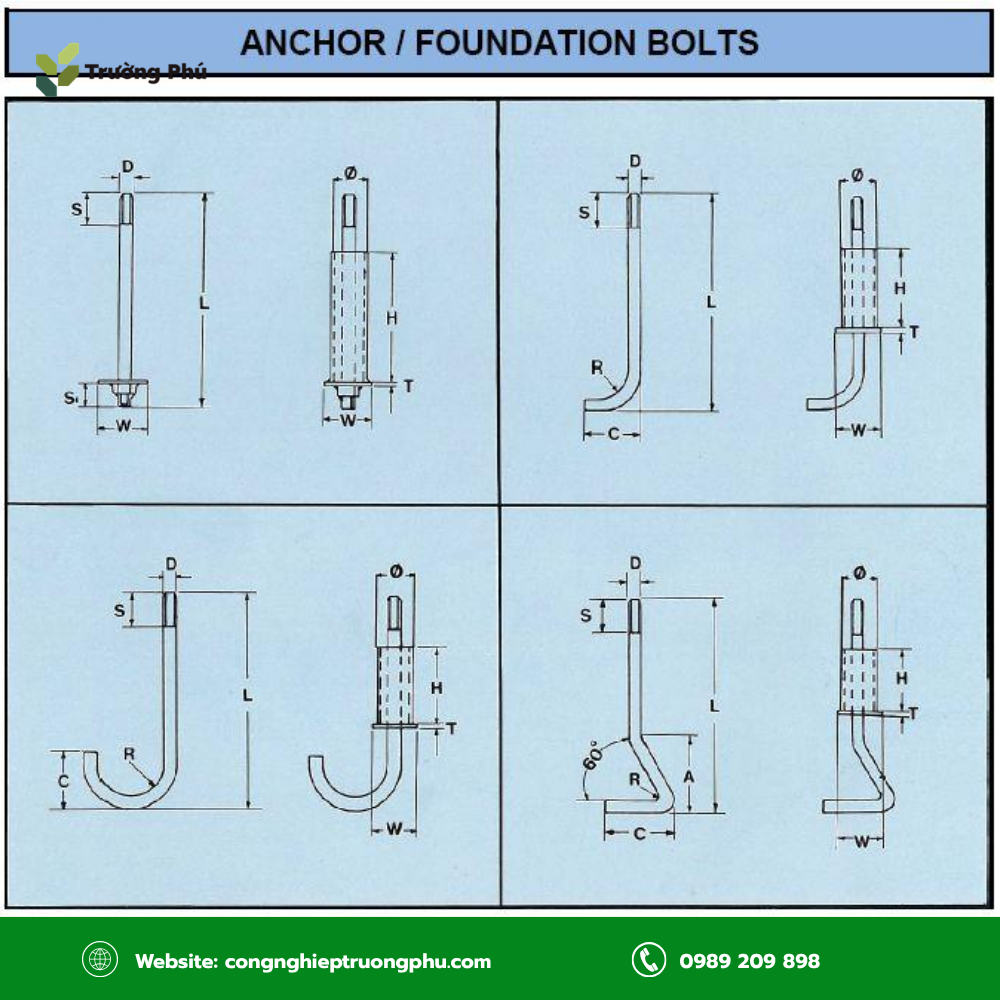

Khác với nhiều loại bulong liên kết có kích thước được quy định sẵn theo DIN hoặc ISO, bulong neo móng thường được gia công theo bản vẽ của từng công trình. Vì vậy, các tiêu chuẩn áp dụng không chỉ liên quan đến kích thước sản phẩm mà còn bao gồm cơ tính vật liệu, lớp phủ bề mặt và yêu cầu thiết kế liên kết neo.

Khi đối chiếu hồ sơ kỹ thuật, anh chị cần phân biệt rõ từng nhóm tiêu chuẩn để lựa chọn vật tư phù hợp.

Tiêu chuẩn sản phẩm bulong neo:

• ASTM F1554 (Mỹ): là tiêu chuẩn chuyên áp dụng cho thanh neo móng bằng thép, thường xuất hiện trong hồ sơ thiết kế nhà thép tiền chế và kết cấu công nghiệp. Tiêu chuẩn này quy định ba cấp vật liệu theo giới hạn chảy tối thiểu:
  • Grade 36: khoảng 248 MPa.
  • Grade 55: khoảng 380 MPa.
  • Grade 105: khoảng 724 MPa.
• Các cấp vật liệu có yêu cầu nhận diện và đánh dấu theo tiêu chuẩn, trong đó có thể sử dụng màu tại đầu bulong để hỗ trợ phân biệt trong quá trình kiểm tra và thi công.
• JIS B 1178 (Nhật): là tiêu chuẩn được sử dụng để đối chiếu các quy cách bulong neo móng trong hệ tiêu chuẩn Nhật Bản, bao gồm những kiểu hình dạng thường được gọi là L, J, LA và JA trên thị trường.
• DIN 529 (Đức): quy định các dạng bulong neo móng với cấu tạo đầu neo khác nhau, phục vụ việc lựa chọn và gia công sản phẩm theo yêu cầu kỹ thuật.

Khi bản vẽ chỉ định một trong các tiêu chuẩn trên, anh chị cần cung cấp đúng mã tiêu chuẩn và các thông số đi kèm. Việc chỉ yêu cầu gia công theo hình dạng chữ L hoặc chữ J chưa đủ để xác định toàn bộ kích thước sản phẩm.

Tiêu chuẩn cơ tính:

Đối với bulong neo móng bằng thép carbon và thép hợp kim, các yêu cầu về cấp bền có thể được đối chiếu theo ISO 898-1 và tiêu chuẩn TCVN 1916 tương ứng khi được chỉ định trong hồ sơ kỹ thuật.

Một số tiêu chuẩn cơ tính thường gặp gồm:

• ISO 898-1 / TCVN 1916: quy định các cấp bền như 4.6, 5.6, 8.8 và 10.9 cho chi tiết liên kết bằng thép carbon hoặc thép hợp kim thuộc phạm vi áp dụng.
• ISO 898-2: quy định yêu cầu cơ tính đối với đai ốc. Cấp bền đai ốc cần được lựa chọn phù hợp với bulong, chẳng hạn bulong cấp 8.8 thường sử dụng đai ốc cấp 8 theo cấu hình liên kết tương ứng.
• ISO 3506: áp dụng cho các chi tiết liên kết bằng thép không gỉ, với những cấp cơ tính thường gặp như A2-70 và A4-70.

Các tiêu chuẩn cơ tính giúp xác định yêu cầu đối với vật liệu và chi tiết liên kết. Tuy nhiên, khả năng chịu tải của một cụm bulong neo trong bê tông vẫn cần được kiểm tra theo tiêu chuẩn thiết kế liên kết neo tương ứng.

Tiêu chuẩn mác thép:

Trong các bản vẽ và yêu cầu gia công, vật liệu bulong neo móng có thể được thể hiện bằng mác thép cụ thể thay vì chỉ ghi cấp bền.

Một số mác thép thường gặp gồm:

• SS400 theo JIS G3101.
• S45C theo JIS G4051.
• C45 theo tiêu chuẩn châu Âu hoặc Việt Nam tương ứng.
• 40Cr theo tiêu chuẩn vật liệu Trung Quốc.

Mỗi mác thép có yêu cầu riêng về thành phần hóa học và cơ tính. Vì vậy, khi thay thế vật liệu, anh chị cần đối chiếu thông số kỹ thuật và yêu cầu thiết kế thay vì chỉ lựa chọn loại thép có tên gọi tương tự.

Tiêu chuẩn lớp mạ:

Đối với bulong neo móng yêu cầu mạ kẽm nhúng nóng, các tiêu chuẩn thường được nhắc đến gồm ISO 1461, ISO 10684 và ASTM A153.

Phạm vi áp dụng của từng tiêu chuẩn có sự khác biệt tùy theo loại sản phẩm và phương pháp mạ. Vì vậy, khách hàng cần đối chiếu đúng yêu cầu trong bản vẽ hoặc hồ sơ đặt hàng trước khi lựa chọn phương án xử lý bề mặt.

Đặc biệt, với bulong neo có phần ren được mạ kẽm nhúng nóng, cần sử dụng đai ốc có dung sai ren phù hợp với lớp mạ. Điều này giúp hạn chế tình trạng ren bị kẹt hoặc không thể lắp ghép sau khi xử lý bề mặt.

Tiêu chuẩn thiết kế:

Khả năng chịu lực của liên kết neo trong bê tông có thể được tính toán theo ACI 318 (Chương 17) hoặc EN 1992-4, kết hợp với tiêu chuẩn thiết kế kết cấu thép áp dụng cho công trình.

Các thông số như đường kính bulong, chiều sâu chôn, khoảng cách đến mép móng và hình dạng phần neo cần được kỹ sư kết cấu xác định theo tải trọng và điều kiện làm việc thực tế.

Vì vậy, anh chị không nên tự thay đổi đường kính, chiều dài hoặc hình dạng bulong neo chỉ dựa trên kinh nghiệm sử dụng ở những công trình trước đó.

Khi đặt hàng bulong neo móng, nên cung cấp đầy đủ:

• Đường kính danh nghĩa và chiều dài tổng thể của bulong.
• Chiều dài phần ren và bước ren nếu có yêu cầu riêng.
• Hình dạng và kích thước đoạn móc hoặc đầu neo.
• Cấp bền hoặc mác thép theo bản vẽ.
• Yêu cầu xử lý bề mặt và phạm vi mạ.
• Số lượng đai ốc, long đen đi kèm mỗi bộ.
• Yêu cầu hồ sơ vật liệu, chứng chỉ chất lượng và biên bản thử kéo nếu công trình có quy định.

Việc cung cấp đầy đủ các thông tin này giúp đơn vị cung ứng đối chiếu đúng quy cách trước khi đặt gia công hoặc giao hàng, hạn chế phát sinh sai lệch về chiều dài ren, hình dạng móc và các chi tiết đi kèm.

Thông tin hữu ích về cấu tạo và các yêu cầu kỹ thuật của bulong được trình bày trong những nội dung sau:

• bulong neo là gì

• quy chuẩn bulong Việt Nam

6. Các ứng dụng chính của bulong neo móng

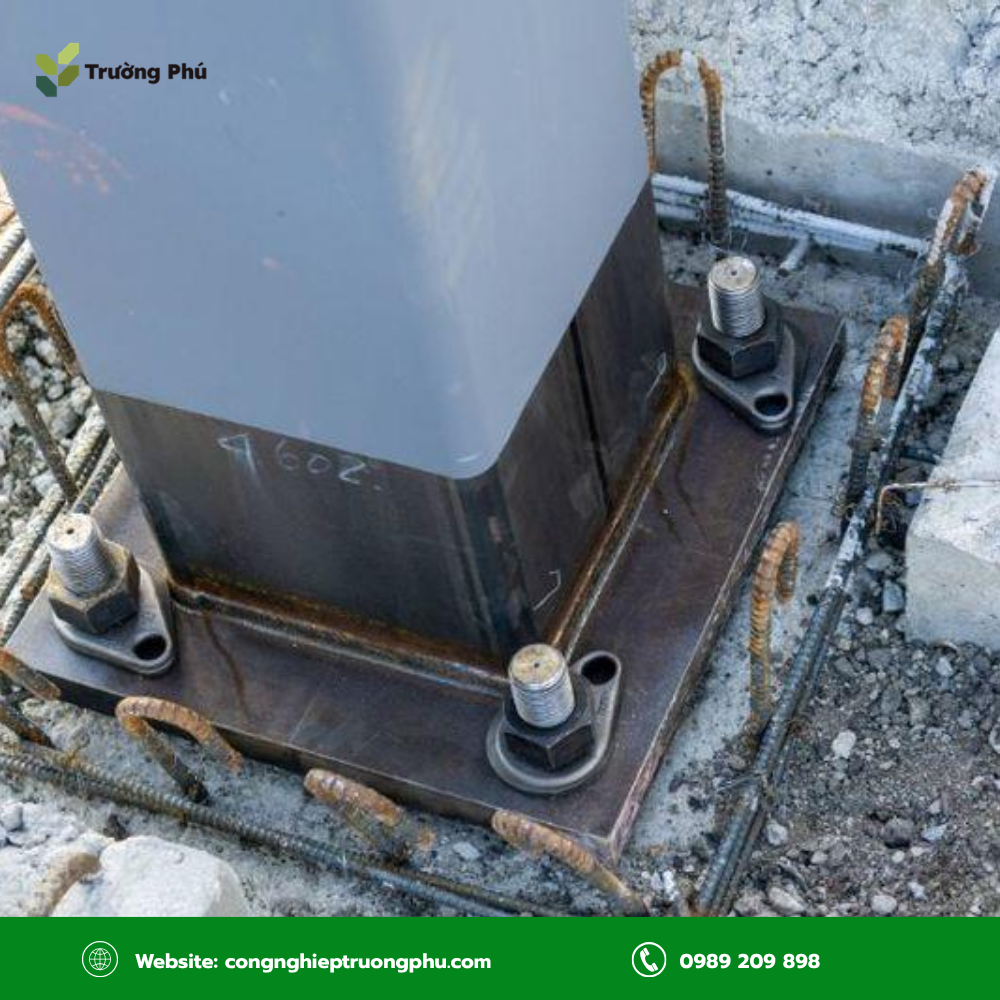

Với khả năng tạo liên kết giữa kết cấu phía trên và móng bê tông, bulong neo móng được sử dụng trong nhiều hạng mục xây dựng và lắp đặt thiết bị công nghiệp. Tùy theo tải trọng, kích thước bản đế và điều kiện môi trường, sản phẩm có thể được thiết kế với đường kính, chiều dài và hình dạng phần neo khác nhau.

Một số ứng dụng thường gặp gồm:

• Nhà thép tiền chế, nhà xưởng công nghiệp: bulong neo móng được sử dụng để liên kết chân cột thép với móng bê tông, giúp truyền tải trọng từ hệ kết cấu xuống nền móng. Các quy cách M20–M30 thường xuất hiện trong nhiều công trình nhà xưởng, tuy nhiên đường kính thực tế cần được xác định theo khẩu độ, tải trọng và thiết kế chân cột.
• Cột điện, cột đèn chiếu sáng, trạm biến áp và trạm BTS: bulong neo được sử dụng để cố định chân trụ thép vào móng, góp phần chống nhổ và chống lật dưới tác động của tải trọng gió. Với những vị trí ngoài trời, bulong neo chữ J hoặc dạng thẳng có lớp phủ mạ kẽm nhúng nóng thường được cân nhắc theo yêu cầu bản vẽ.
• Móng máy và thiết bị công nghiệp: được sử dụng để cố định máy ép, máy nén khí, máy phát điện, lò hơi và các cụm thiết bị trong dây chuyền sản xuất. Việc bố trí bulong neo đúng vị trí giúp thiết bị được lắp đặt theo cao độ thiết kế và hạn chế xê dịch trong quá trình vận hành.
• Bồn bể, silo và tháp: bulong neo móng được sử dụng tại chân bồn chứa, silo xi măng hoặc tháp giải nhiệt để liên kết kết cấu với móng bê tông. Đối với những hạng mục có chiều cao lớn hoặc chịu tác động của gió, khả năng chống nhổ và chống lật là các yêu cầu cần được kiểm tra trong thiết kế.
• Cẩu tháp, cổng trục và cầu cảng: đây là những hạng mục có thể xuất hiện tải trọng động và mômen lật lớn. Bulong neo thường được thiết kế với đường kính và cấp bền theo yêu cầu riêng, đồng thời cần kiểm soát chặt chẽ chất lượng vật liệu và quá trình lắp đặt.
• Biển quảng cáo tấm lớn, mái che và kết cấu ngoài trời: sử dụng bulong neo để cố định chân cột và truyền tải trọng xuống móng. Với những kết cấu có diện tích đón gió lớn, anh chị cần đặc biệt chú ý đến phương án neo giữ và khả năng chịu lực của toàn bộ hệ móng.

Có thể thấy, bulong neo móng xuất hiện trong nhiều công trình có yêu cầu khác nhau về kích thước và khả năng chịu lực. Vì vậy, việc lựa chọn không nên chỉ dựa trên đường kính danh nghĩa hoặc hình dạng đoạn móc mà cần đối chiếu đầy đủ thông số theo bản vẽ thiết kế.

Bên cạnh bulong neo, một cụm chân cột hoặc chân máy còn cần sử dụng đai ốc, long đen và các loại bulong liên kết cho phần kết cấu phía trên. Việc lựa chọn đồng bộ những chi tiết này giúp quá trình chuẩn bị vật tư và lắp dựng tại công trình thuận tiện hơn.
