Tìm Hiểu Về Bulong Neo Và Những Ứng Dụng Trong Thực Tế

Trong các công trình nhà thép, nhà xưởng, hệ thống máy móc công nghiệp hoặc kết cấu xây dựng, việc liên kết giữa phần kim loại phía trên và nền móng bê tông luôn yêu cầu một giải pháp cố định có khả năng chịu lực ổn định. Đây là lúc bulong neo trở thành một trong những chi tiết liên kết quan trọng trong quá trình thi công.

Khác với các loại bulong thông thường dùng để ghép nối hai chi tiết kim loại, bulong neo được thiết kế để liên kết kết cấu với nền bê tông, thường được đặt sẵn trong móng trước khi đổ bê tông hoặc lắp đặt theo phương án thi công riêng.

Trong bài viết này, Công nghiệp Trường Phú sẽ giúp bạn tìm hiểu bulong neo là gì, cấu tạo, thông số kỹ thuật, các loại bulong neo phổ biến như bulong neo chữ J, chữ L, chữ U và những lưu ý quan trọng khi lựa chọn sản phẩm phù hợp với từng công trình.

1. Bulong Neo Là Gì?

Bulong neo (anchor bolt) hay còn gọi là bulong móng là loại bulong chuyên dùng để cố định các kết cấu thép, chân cột, máy móc hoặc thiết bị vào nền móng bê tông.

Khác với bulong lục giác có đầu để siết bằng cờ lê, bulong neo thường có một đầu tiện ren để lắp đai ốc và long đền, đầu còn lại được tạo hình đặc biệt nhằm tăng khả năng liên kết với bê tông.

Các dạng đầu neo phổ biến gồm:

• Bulong neo chữ J: Một đầu uốn cong dạng móc câu.
• Bulong neo chữ L: Một đầu bẻ góc 90 độ.
• Bulong neo chữ U: Thân uốn cong thành hình chữ U.
• Bulong neo thẳng: Dạng thanh thẳng, thường kết hợp với bản mã hoặc chi tiết neo bổ sung.

Trong thi công thực tế, bulong neo thường được đặt vào vị trí móng trước khi bê tông đông kết. Sau đó, phần ren nhô lên được sử dụng để liên kết với bản mã chân cột, khung thép hoặc chân máy bằng đai ốc và long đền.

Khả năng làm việc của bulong neo phụ thuộc vào nhiều yếu tố như:

• Đường kính và cấp bền bulong.
• Chiều sâu chôn trong bê tông.
• Chất lượng bê tông.
• Thiết kế bản mã và kết cấu liên kết.
• Điều kiện tải trọng thực tế.

Vì vậy, việc chọn bulong neo cần dựa trên yêu cầu kỹ thuật của từng công trình thay vì chỉ lựa chọn theo kích thước bên ngoài.

2. Cấu Tạo Và Thông Số Kỹ Thuật Của Bulong Neo

Một bộ bulong neo hoàn chỉnh thường gồm các thành phần chính:

Thân Bulong

Là phần thanh thép chính, có thể dạng thẳng hoặc được gia công uốn thành chữ J, L, U tùy theo mục đích sử dụng.

Thân bulong là phần nằm trong bê tông, tạo liên kết giữ giữa bulong và nền móng.

Đầu Ren

Phần ren được gia công ở đầu bulong nhô lên khỏi bề mặt bê tông.

Đây là vị trí lắp:

• Đai ốc.
• Long đền.
• Bản mã chân cột.
• Các chi tiết kết cấu cần cố định.

Chiều dài ren cần được tính toán phù hợp để đảm bảo đủ số vòng ren ăn khớp khi siết.

Đai Ốc Và Long Đền

Đai ốc và long đền giúp phân bổ lực siết lên bề mặt liên kết, hạn chế hiện tượng biến dạng tại vị trí tiếp xúc.

Một số công trình có thể sử dụng thêm đai ốc hãm nhằm tăng khả năng chống tự tháo trong môi trường rung động.

Thông Số Kỹ Thuật Phổ Biến Của Bulong Neo

Trong các công trình nhà thép tiền chế, bulong neo các kích thước như M20, M22, M24, M27 thường được sử dụng phổ biến tùy thiết kế kết cấu.

Với các vị trí ngoài trời, khu vực ẩm hoặc có yêu cầu chống ăn mòn cao, bulong neo mạ kẽm nhúng nóng thường được ưu tiên hơn nhờ lớp phủ bảo vệ dày hơn so với mạ điện phân.

Xem thêm thông tin về bulong ốc vít cho bản vẽ kỹ thuật để lựa chọn chi tiết liên kết phù hợp với yêu cầu thiết kế và lắp ráp.

3. Ứng Dụng Của Bulong Neo Trong Thực Tế

Bulong neo được sử dụng trong nhiều hạng mục xây dựng và công nghiệp, đặc biệt ở những vị trí cần liên kết chắc chắn với nền bê tông.

3.1 Liên Kết Chân Cột Nhà Thép, Nhà Xưởng

Đây là một trong những ứng dụng phổ biến nhất của bulong neo.

Trong nhà thép tiền chế, bulong neo thường được đặt sẵn trong móng bê tông để liên kết bản mã chân cột thép với nền móng.

Sau khi dựng cột, kỹ thuật viên sẽ sử dụng đai ốc và long đền để cố định chân cột, giúp kết cấu đứng đúng vị trí theo thiết kế.

3.2 Cố Định Máy Móc Công Nghiệp

Trong nhà máy, nhiều thiết bị như máy CNC, máy ép, máy phát điện, máy gia công kim loại cần được cố định chắc chắn xuống nền bê tông.

Bulong neo giúp hạn chế dịch chuyển do:

• Rung động khi máy vận hành.
• Lực tác động lặp lại.
• Sai lệch vị trí trong quá trình làm việc.

Tùy trọng lượng máy và yêu cầu kỹ thuật, kích thước, vật liệu và cách bố trí bulong neo sẽ được lựa chọn khác nhau.

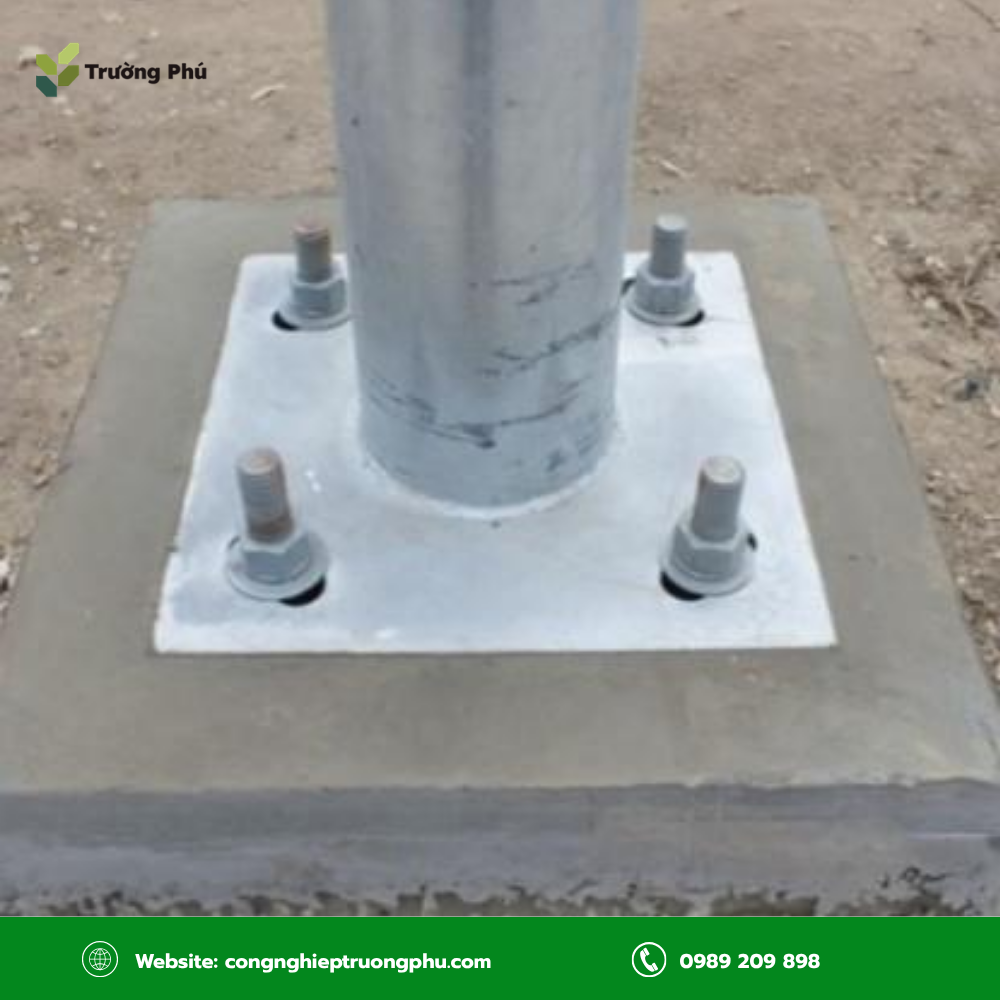

3.3 Lắp Đặt Trụ, Cột Và Kết Cấu Ngoài Trời

Bulong neo được sử dụng trong nhiều hạng mục như:

• Trụ đèn.
• Cột biển báo.
• Lan can.
• Kết cấu thép ngoài trời.
• Thiết bị công nghiệp cố định trên nền bê tông.

Đối với các vị trí chịu ảnh hưởng của thời tiết, cần quan tâm nhiều hơn đến khả năng chống ăn mòn của lớp phủ bề mặt.

Tham khảo đặc điểm của bulong thép đen 12.9 để nắm rõ hơn về cấp bền và khả năng chịu tải của loại bulong này.

4. Các Loại Bulong Neo Phổ Biến Hiện Nay

Bulong neo có nhiều kiểu dáng khác nhau, trong đó J, L, U và dạng thẳng là những loại được sử dụng phổ biến trong xây dựng và công nghiệp.

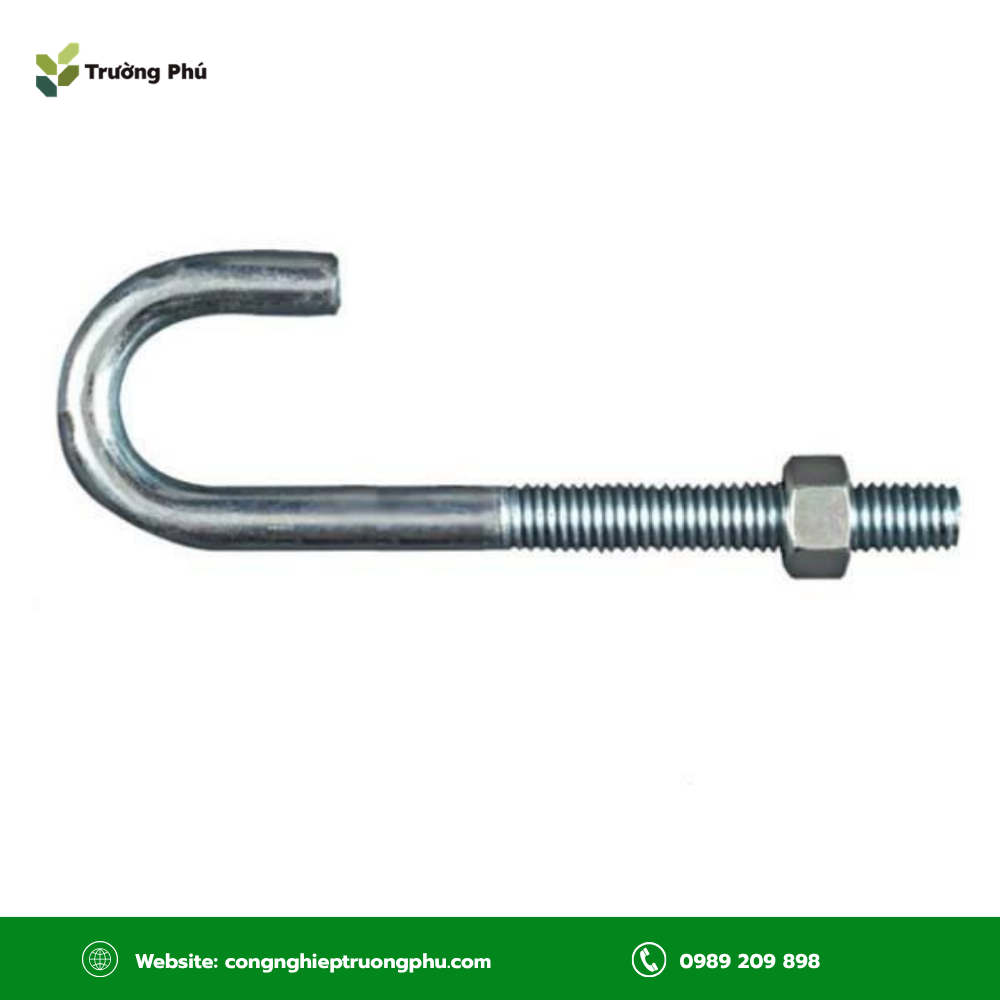

4.1 Bulong Neo Chữ J

Bulong neo chữ J có một đầu được uốn cong dạng móc câu, tạo điểm giữ bên trong bê tông.

Thiết kế này giúp tăng khả năng chống kéo nhổ khi bulong chịu lực kéo theo phương dọc trục.

Ứng dụng phổ biến:

• Chân cột thép.
• Trụ kết cấu.
• Thiết bị công nghiệp.
• Các hạng mục cần neo giữ trong bê tông.

Khi lựa chọn bulong neo chữ J, cần quan tâm đến đường kính thanh, chiều dài tổng thể, bán kính uốn và chiều dài đoạn ren theo yêu cầu thiết kế.

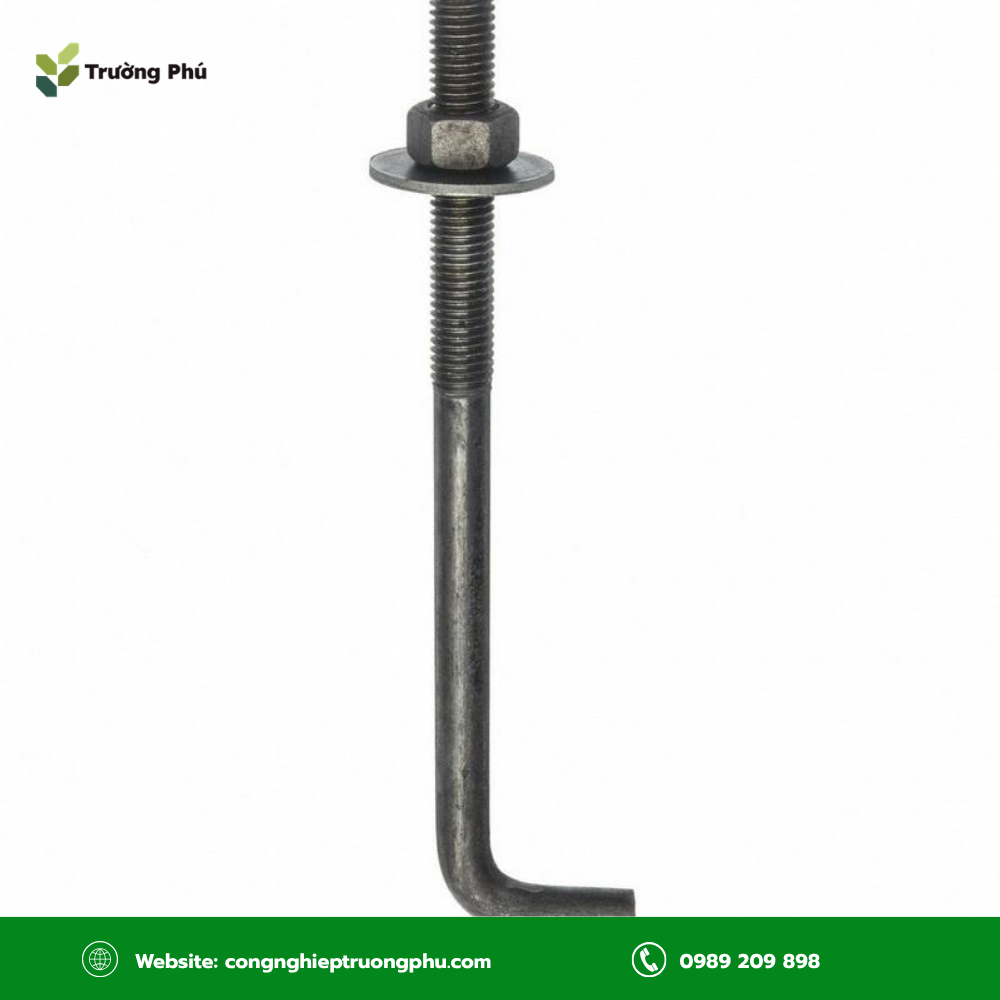

4.2 Bulong Neo Chữ L

Bulong neo chữ L có phần cuối được uốn vuông góc tạo thành góc 90 độ.

Dạng này thường được sử dụng trong các liên kết móng, chân cột hoặc kết cấu cần tạo điểm neo cố định trong bê tông.

Ưu điểm của chữ L là cấu tạo đơn giản, dễ gia công và phù hợp với nhiều hạng mục xây dựng.

Tuy nhiên, khả năng chịu lực thực tế vẫn phụ thuộc vào chiều sâu chôn, chất lượng bê tông và thiết kế liên kết.

4.3 Bulong Neo Chữ U

Bulong neo chữ U có hai đầu ren nhô lên và phần thân uốn cong dạng chữ U.

Loại này thường dùng để cố định các chi tiết dạng ống, thanh hoặc kết cấu cần kẹp giữ hai phía.

Ứng dụng thường gặp:

• Neo giữ đường ống.
• Cố định thanh kết cấu.
• Các hệ thống cơ khí, giá đỡ.

Khi sử dụng cần kiểm tra đường kính ống hoặc chi tiết cần kẹp để chọn đúng kích thước lòng U.

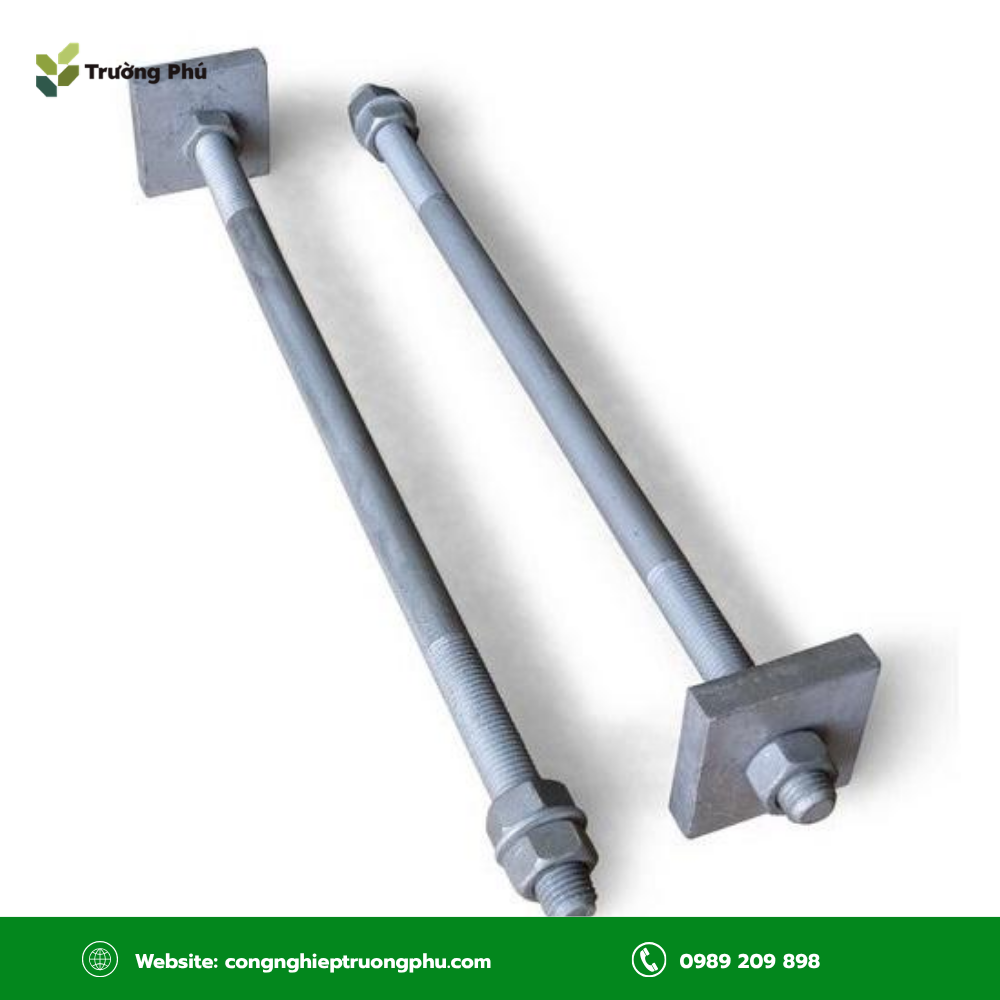

4.4 Bulong Neo Thẳng

Bulong neo thẳng có dạng thanh không uốn, thường sử dụng trong các thiết kế có chi tiết neo riêng hoặc kết hợp với bản mã.

Loại này có ưu điểm dễ gia công, dễ kiểm soát kích thước và có thể sản xuất theo nhiều chiều dài khác nhau.

Việc sử dụng bulong neo thẳng cần tuân theo thiết kế liên kết cụ thể để đảm bảo khả năng giữ trong bê tông.

Có thể bạn quan tâm đến website Trường Phú để cập nhật thông tin về các dòng vật tư cơ khí công nghiệp.

5. Một Số Lưu Ý Khi Chọn Mua Bulong Neo

• Xác định đúng yêu cầu tải trọng: Không nên chọn bulong neo chỉ dựa trên đường kính. Các yếu tố như lực kéo, lực cắt, tải trọng rung và điều kiện làm việc đều ảnh hưởng đến lựa chọn.
• Kiểm tra bản vẽ kỹ thuật trước khi đặt hàng: Bulong neo thường được sản xuất theo yêu cầu riêng về chiều dài, hình dạng uốn, vị trí ren và vật liệu.
• Chọn vật liệu và lớp phủ phù hợp môi trường: Công trình ngoài trời hoặc môi trường ẩm nên ưu tiên lớp bảo vệ chống ăn mòn phù hợp.
• Kiểm tra cấp bền: Cấp bền ảnh hưởng đến khả năng chịu lực của bulong. Không nên thay thế tùy ý giữa các cấp bền khác nhau khi chưa kiểm tra yêu cầu kỹ thuật.
• Xác định đúng kích thước ren và đai ốc đi kèm: Ren, đai ốc và long đền cần đồng bộ để đảm bảo khả năng siết và liên kết.
• Cung cấp đầy đủ thông tin khi đặt hàng: Nên gửi bản vẽ hoặc các thông số gồm đường kính, chiều dài, loại đầu neo, chiều dài ren, vật liệu và yêu cầu xử lý bề mặt.

Thông tin hữu ích về các dạng bulong thường dùng trong xây dựng và lắp ráp được đề cập qua những nội dung sau:

• bulong neo móng

• bulong liên kết

6. Mua Bulong Neo Chính Hãng Tại Trường Phú

Trường Phú cung cấp bulong neo chữ J, chữ L, chữ U và các loại bulong neo theo yêu cầu kỹ thuật, phục vụ các nhu cầu thi công nhà thép, nhà xưởng, lắp đặt máy móc và các hạng mục kết cấu cần liên kết với nền bê tông.

Ngoài bulong neo, Trường Phú cung cấp các loại vật tư cơ khí liên quan như đai ốc, long đền, bulong tiêu chuẩn và phụ kiện liên kết, đáp ứng nhu cầu mua lẻ cũng như đơn hàng số lượng lớn.

Khi cần báo giá, khách hàng nên cung cấp bản vẽ, kích thước bulong, đường kính ren, chiều dài, loại hình dạng (J/L/U), vật liệu và yêu cầu xử lý bề mặt để được tư vấn chính xác hơn.

Anh/chị đang cần tìm bulong neo có thể gửi mã hàng, bản vẽ hoặc thông số kỹ thuật để Trường Phú hỗ trợ kiểm tra và lựa chọn sản phẩm phù hợp.

Hotline: 0989 209 898.
