Bulong Con Tán Là Gì? Tìm Hiểu Các Loại Và Cách Sử Dụng

Trong các hệ thống máy móc, thiết bị công nghiệp hay kết cấu cơ khí, việc lựa chọn một phương pháp liên kết vừa chắc chắn vừa thuận tiện cho quá trình bảo trì là yếu tố rất quan trọng. Không giống các phương pháp cố định như hàn, bulong con tán tạo ra mối ghép có khả năng tháo lắp nhiều lần nhưng vẫn đảm bảo độ ổn định trong quá trình vận hành.

Nhờ cấu tạo gồm bulong, đai ốc và các phụ kiện đi kèm, loại liên kết này có thể đáp ứng nhiều yêu cầu khác nhau từ các mối ghép nhỏ trong thiết bị cơ khí đến các kết cấu chịu tải lớn trong nhà xưởng.

Tuy nhiên, trên thực tế không phải loại bulong con tán nào cũng giống nhau. Sự khác biệt về kiểu đầu, vật liệu, cấp bền hay tiêu chuẩn sản xuất sẽ quyết định khả năng chịu lực, môi trường sử dụng và độ bền của sản phẩm.

Trong bài viết này, Công nghiệp Trường Phú sẽ giúp bạn hiểu rõ bulong con tán là gì, cấu tạo, các loại phổ biến, kích thước và cách lựa chọn sản phẩm phù hợp với từng nhu cầu sử dụng.

1. Bulong Con Tán Là Gì?

Bulong con tán là tên gọi phổ biến của một bộ liên kết cơ khí gồm bulong và đai ốc (con tán), trong đó bulong có phần ren ngoài và đai ốc có phần ren trong. Khi siết đai ốc vào bulong, lực kẹp được tạo ra giữa các chi tiết, giúp cố định các bộ phận cần liên kết.

Khác với vít có thể tạo ren trực tiếp trên vật liệu, bulong con tán thường yêu cầu các chi tiết được khoan lỗ xuyên qua trước khi lắp đặt. Sau đó, bulong đi qua các lỗ này và được cố định bằng đai ốc ở phía đối diện.

Cấu tạo này mang lại một số ưu điểm quan trọng:

• Mối ghép có độ chắc chắn cao.
• Có thể tháo ra, lắp lại khi cần bảo trì.
• Dễ thay thế linh kiện mà không ảnh hưởng đến kết cấu.
• Phù hợp với các thiết bị thường xuyên cần kiểm tra, sửa chữa.

Đây là lý do bulong con tán được sử dụng phổ biến trong cơ khí chế tạo máy, sản xuất công nghiệp, xây dựng, lắp ráp thiết bị và nhiều lĩnh vực khác.

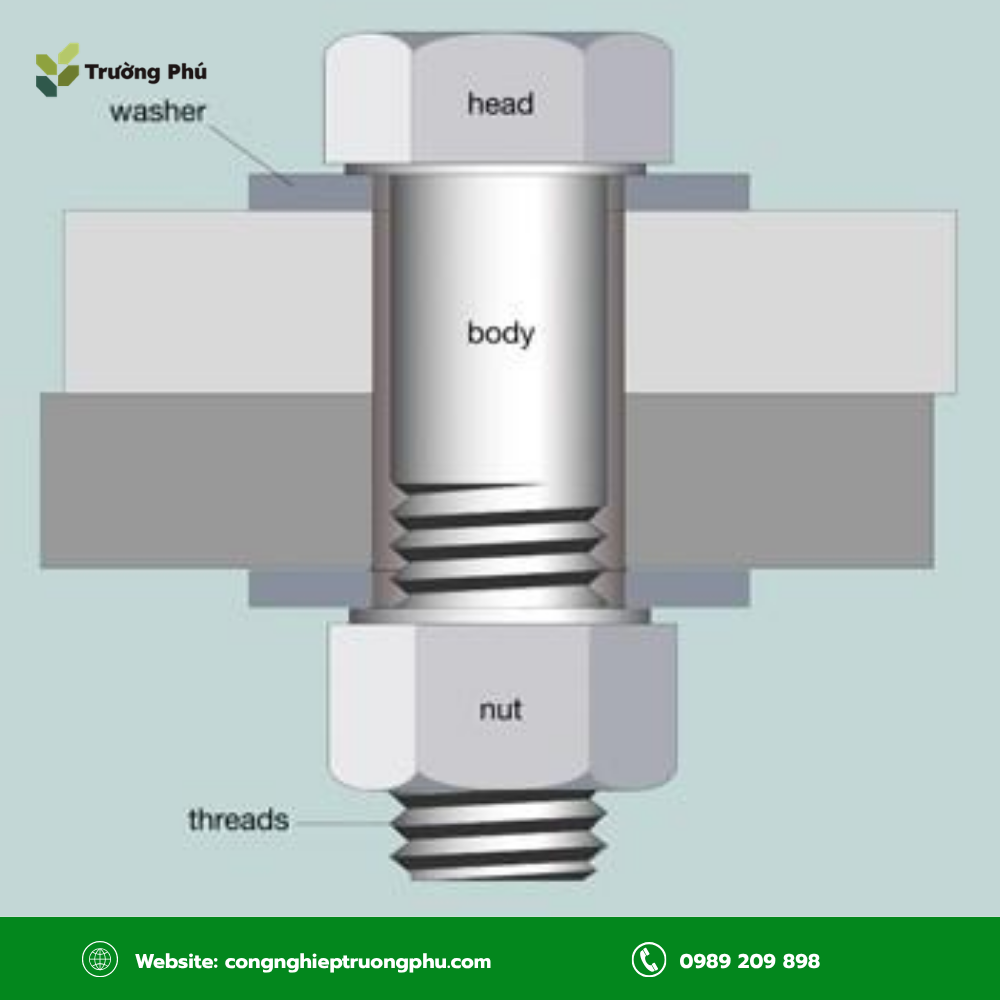

2. Cấu Tạo Của Bộ Bulong Con Tán

Một bộ bulong con tán hoàn chỉnh thường gồm ba thành phần chính: bulong, đai ốc và long đền. Mỗi bộ phận đảm nhận một vai trò khác nhau trong việc tạo nên mối ghép chắc chắn.

2.1 Bulong – Bộ phận tạo liên kết chính

Bulong là chi tiết có dạng thanh trụ, trên thân được gia công ren ngoài để kết nối với đai ốc.

Một bulong thông thường gồm các phần:

Phần đầu bulong

Đây là vị trí tiếp xúc với dụng cụ khi lắp đặt. Tùy theo yêu cầu sử dụng, đầu bulong có thể được thiết kế nhiều dạng khác nhau như:

• Đầu lục giác ngoài.
• Đầu tròn cổ vuông.
• Đầu lục giác chìm.
• Đầu chìm.

Trong đó, bulong đầu lục giác ngoài là loại được sử dụng phổ biến nhất trong công nghiệp nhờ khả năng truyền lực siết tốt và dễ thao tác bằng cờ lê hoặc đầu khẩu.

Phần thân và ren bulong

Ren là bộ phận quyết định khả năng ăn khớp giữa bulong và đai ốc.

Bulong thường có hai dạng ren chính:

Bulong ren suốt:

Phần thân được tiện ren trên toàn bộ chiều dài. Loại này phù hợp với các mối ghép cần sự linh hoạt về chiều sâu siết.

Bulong ren lửng:

Một phần thân dưới đầu bulong không có ren. Thiết kế này giúp tăng khả năng chịu lực cắt và ổn định hơn trong các liên kết cơ khí yêu cầu độ chính xác.

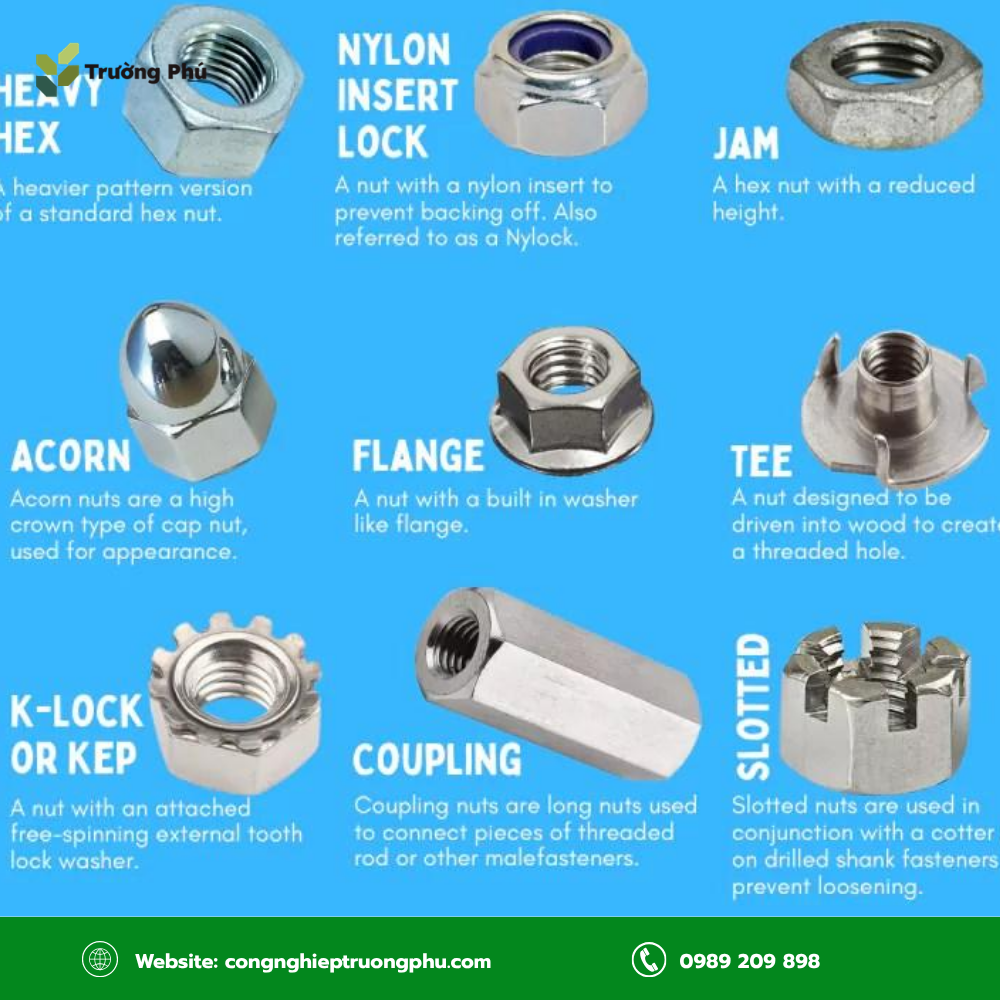

2.2 Đai ốc (Con tán) – Bộ phận tạo lực kẹp

Đai ốc là chi tiết có ren trong, được vặn vào bulong để tạo lực ép giữ các chi tiết lại với nhau.

Loại đai ốc phổ biến nhất hiện nay là đai ốc lục giác ngoài vì dễ sử dụng, phù hợp với nhiều loại bulong và có khả năng chịu lực tốt.

Ngoài ra còn có các loại chuyên dụng như:

• Đai ốc khóa: hạn chế tình trạng tự tháo khi làm việc trong môi trường rung động.
• Đai ốc cánh chuồn: thuận tiện khi cần tháo lắp bằng tay thường xuyên.
• Đai ốc liền long đền: giúp phân bố lực siết tốt hơn.

2.3 Long đền – Chi tiết hỗ trợ mối ghép

Long đền thường được đặt giữa đầu bulong hoặc đai ốc với bề mặt vật liệu.

Vai trò của long đền gồm:

• Phân bố lực siết trên diện tích lớn hơn.
• Hạn chế làm biến dạng bề mặt chi tiết.
• Tăng độ ổn định cho mối ghép.

Với các thiết bị vận hành liên tục hoặc chịu rung động, việc sử dụng đúng loại long đền giúp giảm nguy cơ bulong bị lỏng trong quá trình sử dụng.

Xem thêm nhóm bulong ốc vít thông dụng để lựa chọn phụ kiện phù hợp với nhu cầu lắp ráp và sản xuất.

3. Các Loại Bulong Con Tán Phổ Biến Hiện Nay

Tùy theo cấu tạo và điều kiện sử dụng, bulong con tán được chia thành nhiều nhóm khác nhau.

3.1 Bulong Con Tán Lục Giác Ngoài

Đây là dòng bulong phổ biến nhất trong ngành cơ khí và xây dựng.

Đặc điểm nhận biết là phần đầu có dạng lục giác bên ngoài, cho phép siết bằng cờ lê, mỏ lết hoặc đầu khẩu.

Ưu điểm của loại này:

• Dễ lắp đặt.
• Dễ kiểm tra tình trạng siết.
• Chịu được lực siết lớn.
• Có nhiều lựa chọn kích thước và cấp bền.

Bulong lục giác ngoài thường được sản xuất theo các tiêu chuẩn như:

• DIN 933: bulong ren suốt.
• DIN 931: bulong ren lửng.

Trong thực tế, loại này được sử dụng nhiều trong máy móc công nghiệp, khung thiết bị, kết cấu thép và các cụm chi tiết cần tháo lắp thường xuyên.

3.2 Bulong Con Tán Đầu Tròn Cổ Vuông DIN 603

Bulong đầu tròn cổ vuông là dòng sản phẩm có thiết kế đặc biệt với phần đầu dạng nấm tròn và một đoạn cổ vuông ngay bên dưới.

Phần cổ vuông có tác dụng giữ bulong không bị xoay khi siết đai ốc, giúp quá trình lắp đặt thuận tiện hơn mà không cần giữ phần đầu bằng dụng cụ.

Loại bulong này thường được sử dụng trong:

• Kết cấu gỗ.
• Hàng rào.
• Giá kệ.
• Đồ nội thất.
• Các mối ghép yêu cầu tính thẩm mỹ.

So với bulong đầu lục giác, bulong cổ vuông phù hợp hơn với những ứng dụng cần phần đầu ít gây vướng hoặc muốn bề mặt bên ngoài gọn gàng.

3.3 Bulong Con Tán Lục Giác Chìm

Bulong lục giác chìm có phần rãnh lục giác nằm âm bên trong đầu bulong, sử dụng khóa Allen để siết.

Ưu điểm nổi bật của dòng này là phần đầu nhỏ gọn, phù hợp với những vị trí hạn chế không gian hoặc yêu cầu bề mặt lắp đặt phẳng.

Các loại phổ biến:

• DIN 912: đầu trụ lục giác chìm.
• DIN 7991: đầu bằng lục giác chìm.

Ứng dụng thường gặp:

• Máy CNC.
• Khuôn mẫu.
• Đồ gá cơ khí.
• Thiết bị tự động hóa.

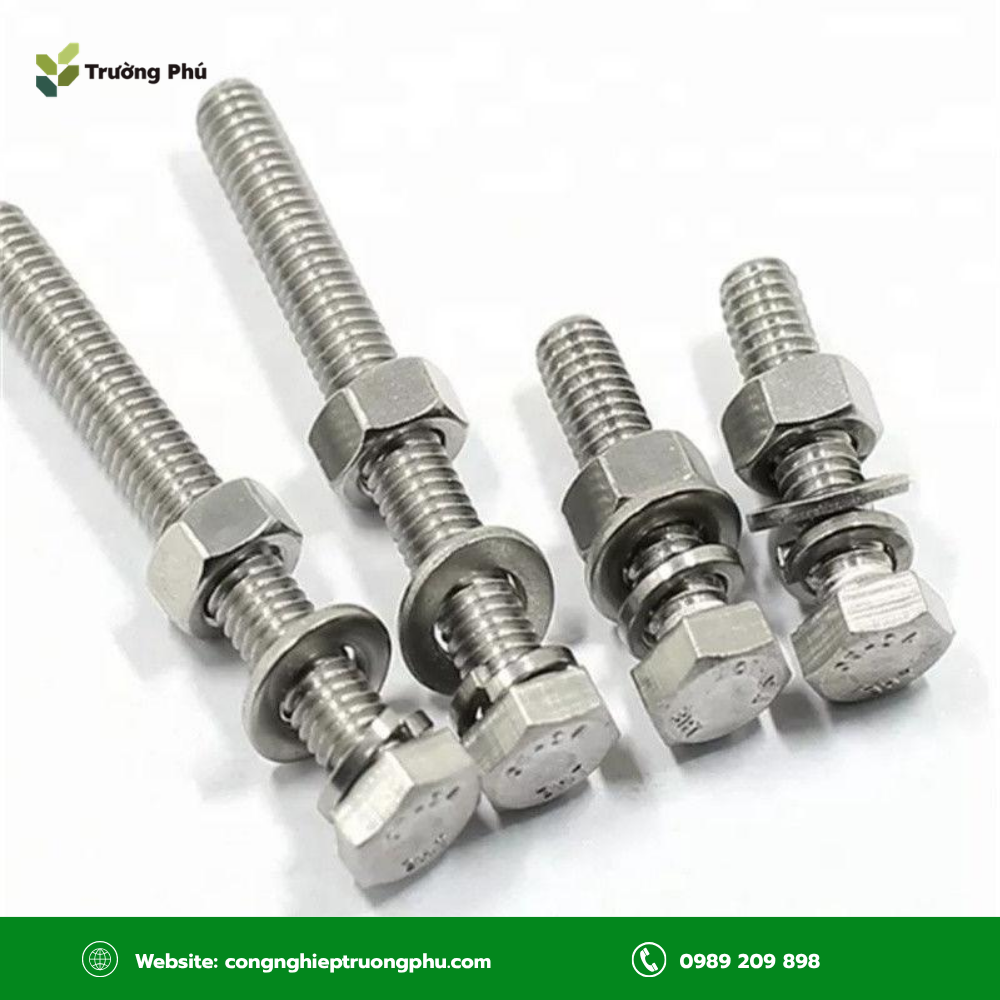

3.4 Bulong Con Tán Inox

Trong các môi trường có độ ẩm cao hoặc yêu cầu chống ăn mòn, bulong inox là lựa chọn được ưu tiên.

Các loại inox phổ biến:

Inox 304

Đây là dòng được sử dụng nhiều nhất nhờ khả năng chống gỉ tốt và chi phí hợp lý.

Ứng dụng:

• Thiết bị công nghiệp.
• Máy móc thực phẩm.
• Công trình dân dụng.

Inox 316

Có khả năng chống ăn mòn cao hơn inox 304, phù hợp với:

• Môi trường hóa chất.
• Khu vực ven biển.
• Thiết bị yêu cầu độ bền cao.

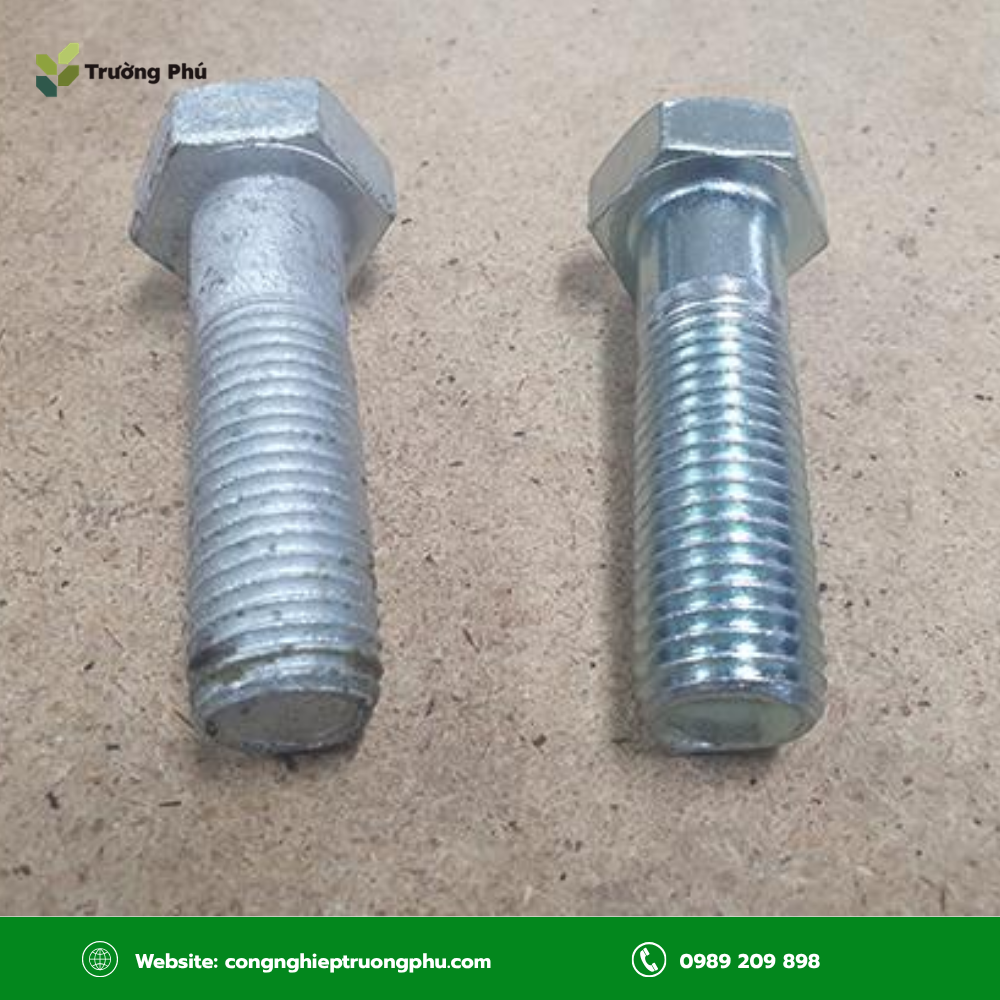

3.5 Bulong Con Tán Mạ Kẽm

Bulong thép carbon mạ kẽm là lựa chọn phổ biến khi cần cân bằng giữa độ bền, khả năng chống gỉ và chi phí.

Hiện nay có hai phương pháp xử lý bề mặt chính:

Mạ kẽm điện phân:
Có bề mặt đẹp, chi phí thấp, phù hợp môi trường trong nhà hoặc ít chịu tác động thời tiết.

Mạ kẽm nhúng nóng:
Lớp kẽm bảo vệ dày hơn, phù hợp công trình ngoài trời hoặc môi trường có độ ẩm cao.

Tham khảo các dòng tán, đai ốc các loại với nhiều kích thước, đáp ứng yêu cầu liên kết trong cơ khí.

4. Các Kích Thước Phổ Biến Của Bulong Con Tán

Bulong con tán thường được lựa chọn dựa trên kích thước ren, trong đó ký hiệu M thể hiện đường kính danh nghĩa của ren.

Một số kích thước phổ biến:

Ngoài đường kính ren, khi lựa chọn bulong con tán cần quan tâm thêm:

• Chiều dài bulong.
• Bước ren.
• Cấp bền.
• Vật liệu.
• Tiêu chuẩn sản xuất.

Ví dụ:

Bulong M10x50 DIN 933 cấp bền 8.8

Có nghĩa:

• Đường kính ren: 10mm.
• Chiều dài: 50mm.
• Tiêu chuẩn: DIN 933.
• Cấp bền: 8.8.

Bạn có thể tìm hiểu thêm về Trường Phú KCN Thuận Yên để cập nhật thông tin về địa điểm hoạt động của doanh nghiệp.

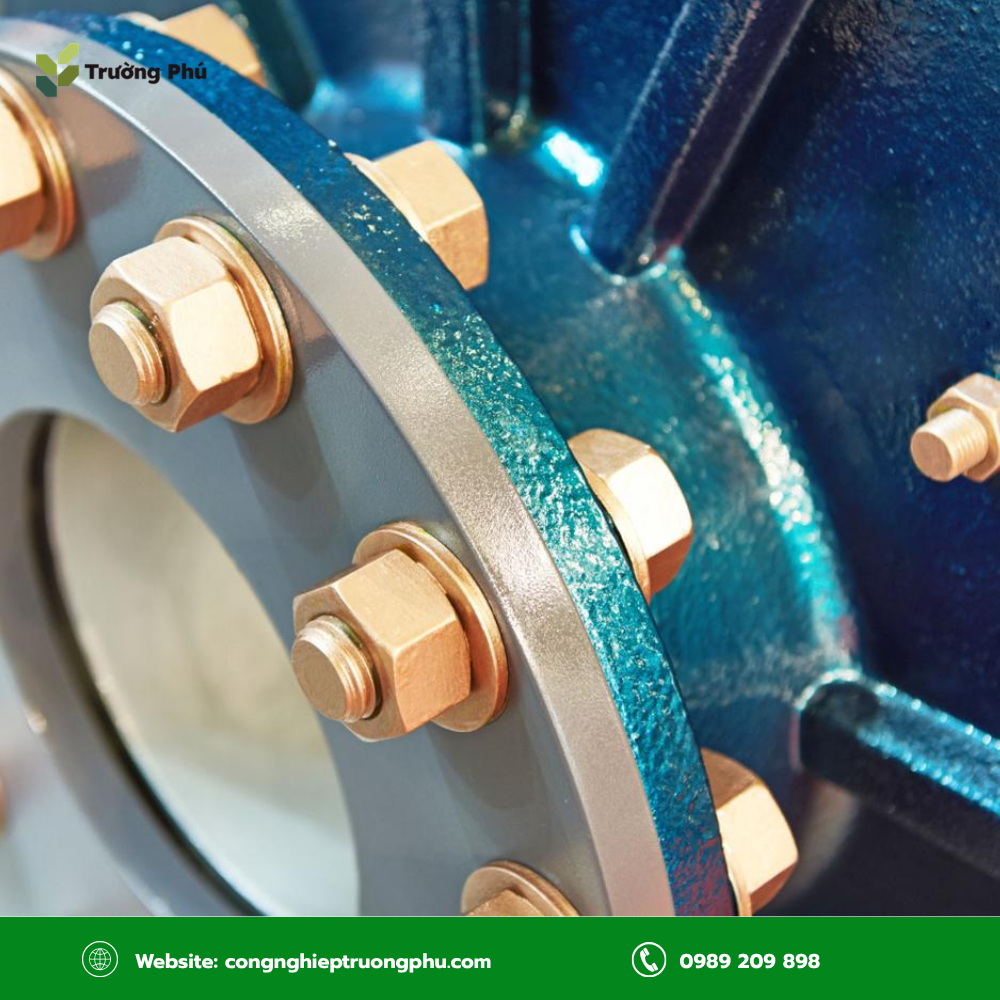

5. Ứng Dụng Của Bulong Con Tán Trong Công Nghiệp

Bulong con tán được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng liên kết chắc chắn và dễ tháo lắp khi cần.

Trong gia công cơ khí

Bulong con tán được sử dụng để liên kết các bộ phận máy, khung đỡ, chi tiết truyền động hoặc các cụm cần tháo lắp trong quá trình bảo trì.

Khả năng tháo rời là ưu điểm lớn giúp doanh nghiệp giảm thời gian sửa chữa khi thiết bị gặp sự cố.

Trong sản xuất máy móc

Các nhà máy sử dụng bulong con tán để lắp ráp:

• Máy sản xuất.
• Băng tải.
• Thiết bị phụ trợ.
• Hệ thống khung máy.

Việc lựa chọn đúng cấp bền và vật liệu giúp đảm bảo thiết bị vận hành ổn định trong thời gian dài.

Trong xây dựng và kết cấu thép

Bulong con tán được dùng trong các liên kết phụ trợ như:

• Giá đỡ.
• Lan can.
• Khung thép nhẹ.
• Kết cấu lắp ghép.

Trong nội thất và gia công gỗ

Đặc biệt với bulong cổ vuông DIN 603, sản phẩm được ứng dụng nhiều trong bàn ghế, kệ và các sản phẩm cần liên kết chắc chắn nhưng vẫn có thể tháo rời.

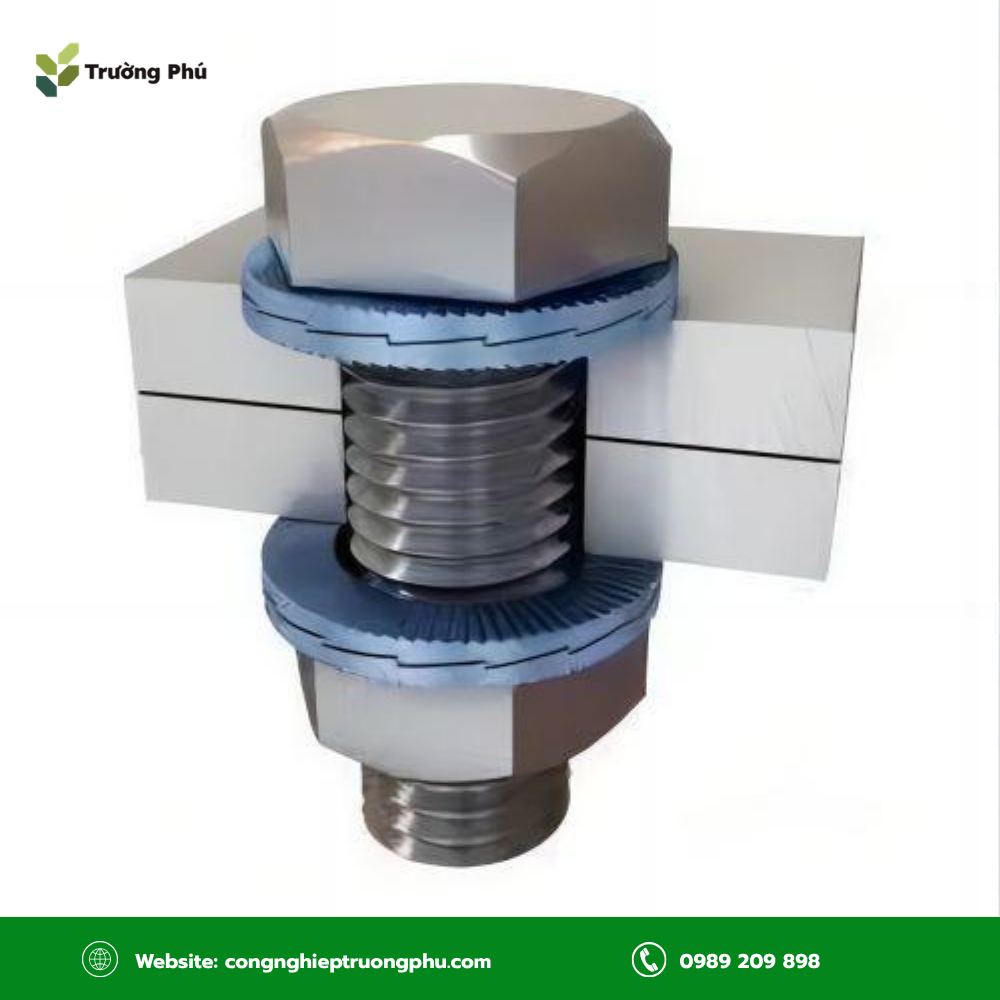

6. Cách Chọn Bulong Con Tán Phù Hợp Với Nhu Cầu

Để lựa chọn đúng loại bulong con tán, không chỉ dựa vào kích thước mà cần xem xét toàn bộ điều kiện làm việc của mối ghép.

Với máy móc chịu rung động

Nên ưu tiên:

• Bulong cấp bền phù hợp.
• Đai ốc khóa.
• Long đền chống lỏng.

Với môi trường ngoài trời

Nên lựa chọn:

• Bulong inox.
• Hoặc bulong thép mạ kẽm nhúng nóng.

Với kết cấu cần tháo lắp thường xuyên

Nên chọn:

• Bulong lục giác ngoài.
• Các loại dễ thao tác bằng dụng cụ.

Với vị trí hạn chế không gian

Có thể ưu tiên:

• Bulong lục giác chìm.
• Bulong đầu chìm.

Thông tin hữu ích về các dòng bulong thường gặp được trình bày trong những bài viết sau:

• bulong lục giác
• những loại bulong thông dụng

7. Mua Bulong Con Tán Chính Hãng Tại Trường Phú

Trường Phú cung cấp đa dạng các dòng bulong con tán với nhiều lựa chọn về kích thước, tiêu chuẩn, vật liệu và cấp bền, đáp ứng nhu cầu trong cơ khí chế tạo, lắp ráp máy móc và sản xuất công nghiệp.

Các sản phẩm phổ biến gồm:

• Bulong lục giác ngoài.
• Bulong đầu tròn cổ vuông DIN 603.
• Bulong lục giác chìm.
• Bulong inox.
• Bulong mạ kẽm.

Trường Phú cung cấp bulong con tán đa dạng kích thước, vật liệu và tiêu chuẩn.

Anh/chị đang cần tìm bulong con tán theo mã hàng, bản vẽ hoặc yêu cầu kỹ thuật có thể gửi thông tin cho Trường Phú để được tư vấn loại phù hợp và báo giá nhanh.

Hotline: 0989 209 898.
