Tìm Hiểu Các Loại Bản Lề Cửa Và Cách Lựa Chọn Phù Hợp

Từ cánh cửa ra vào, cửa sổ, tủ bếp cho đến tủ điện và máy móc công nghiệp, bản lề là một chi tiết cơ khí quen thuộc nhưng có vai trò rất quan trọng. Một bộ bản lề phù hợp không chỉ giúp cánh cửa đóng mở đúng quỹ đạo mà còn ảnh hưởng đến khả năng chịu tải, độ ổn định và tuổi thọ của toàn bộ hệ cửa hoặc nắp thiết bị.

Tuy nhiên, bản lề trên thị trường có rất nhiều kiểu dáng, kích thước và cơ cấu hoạt động. Bản lề dùng cho cửa gỗ sẽ khác với bản lề cửa sổ nhôm, bản lề tủ điện hoặc bản lề dành cho cửa kính nặng. Vì vậy, chỉ dựa vào hình dáng bên ngoài hoặc kích thước để lựa chọn thường chưa đủ.

Trong bài viết này, Trường Phú sẽ cùng bạn tìm hiểu bản lề là gì, cấu tạo cơ bản, những loại bản lề thường gặp, ứng dụng thực tế và các tiêu chí cần quan tâm để lựa chọn phù hợp.

1. Bản Lề Là Gì?

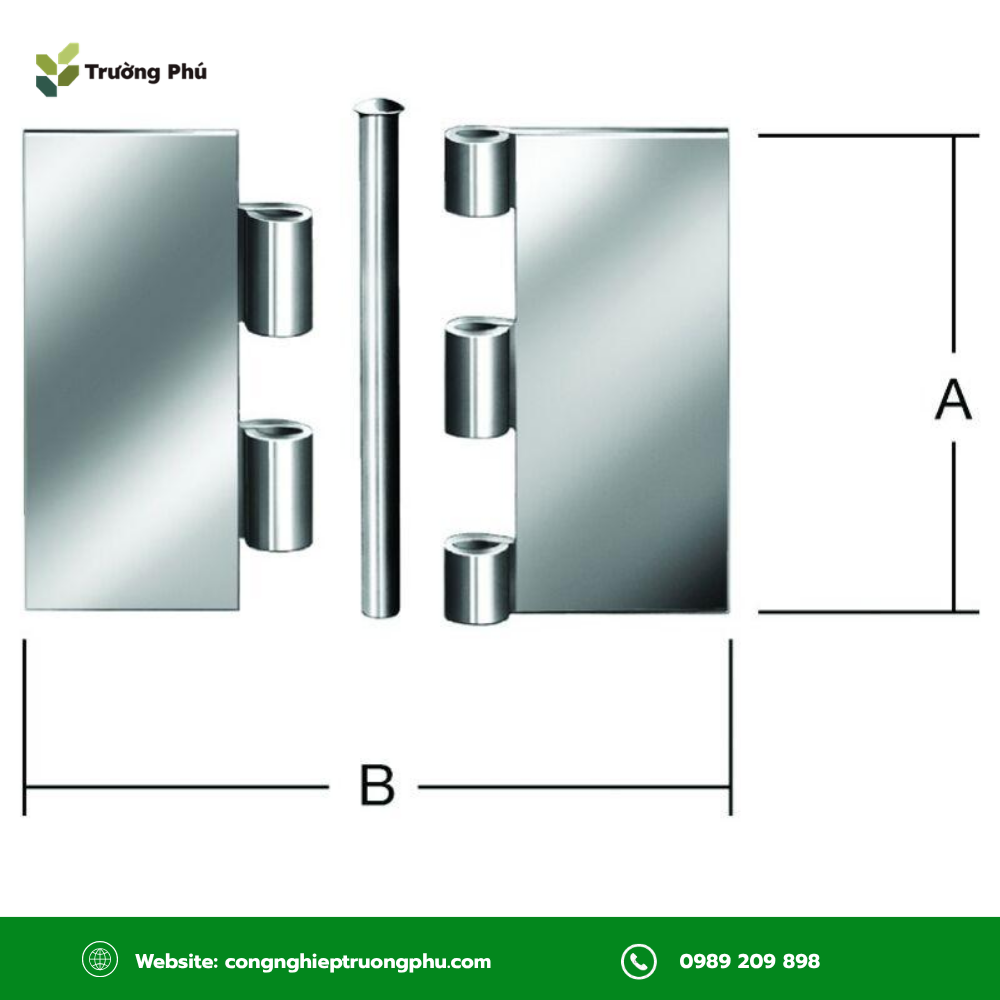

Bản lề là một chi tiết hoặc cơ cấu cơ khí dùng để liên kết hai bộ phận với nhau, đồng thời cho phép ít nhất một bộ phận chuyển động xoay quanh một trục hoặc tâm quay xác định.

Ứng dụng quen thuộc nhất là liên kết cánh cửa với khung cửa. Một phần của bản lề được cố định vào khung, phần còn lại gắn với cánh cửa. Khi cửa đóng hoặc mở, hai bộ phận chuyển động tương đối quanh trục bản lề.

Đối với loại bản lề lá truyền thống, kết cấu thường gồm hai lá kim loại liên kết với nhau qua các khớp cuộn và một chốt ở giữa. Một lá gắn vào phần cố định, lá còn lại gắn với bộ phận chuyển động.

Tuy nhiên, không phải bản lề nào cũng có cấu tạo giống nhau. Tùy ứng dụng, bản lề có thể sử dụng:

• Trục và chốt cơ khí.
• Cơ cấu ma sát.
• Ổ bi.
• Lò xo.
• Cơ cấu thủy lực.
• Bộ phận giảm chấn.
• Cơ cấu xoay ẩn bên trong.

Vật liệu chế tạo cũng khá đa dạng như thép, inox, hợp kim nhôm, đồng, kẽm hoặc một số vật liệu kỹ thuật khác.

Trong các ứng dụng công nghiệp, bản lề không đơn thuần là chi tiết giúp “mở và đóng”. Nó còn phải chịu trọng lượng cánh cửa, lực tác động trong quá trình vận hành, số chu kỳ đóng mở và ảnh hưởng của môi trường làm việc.

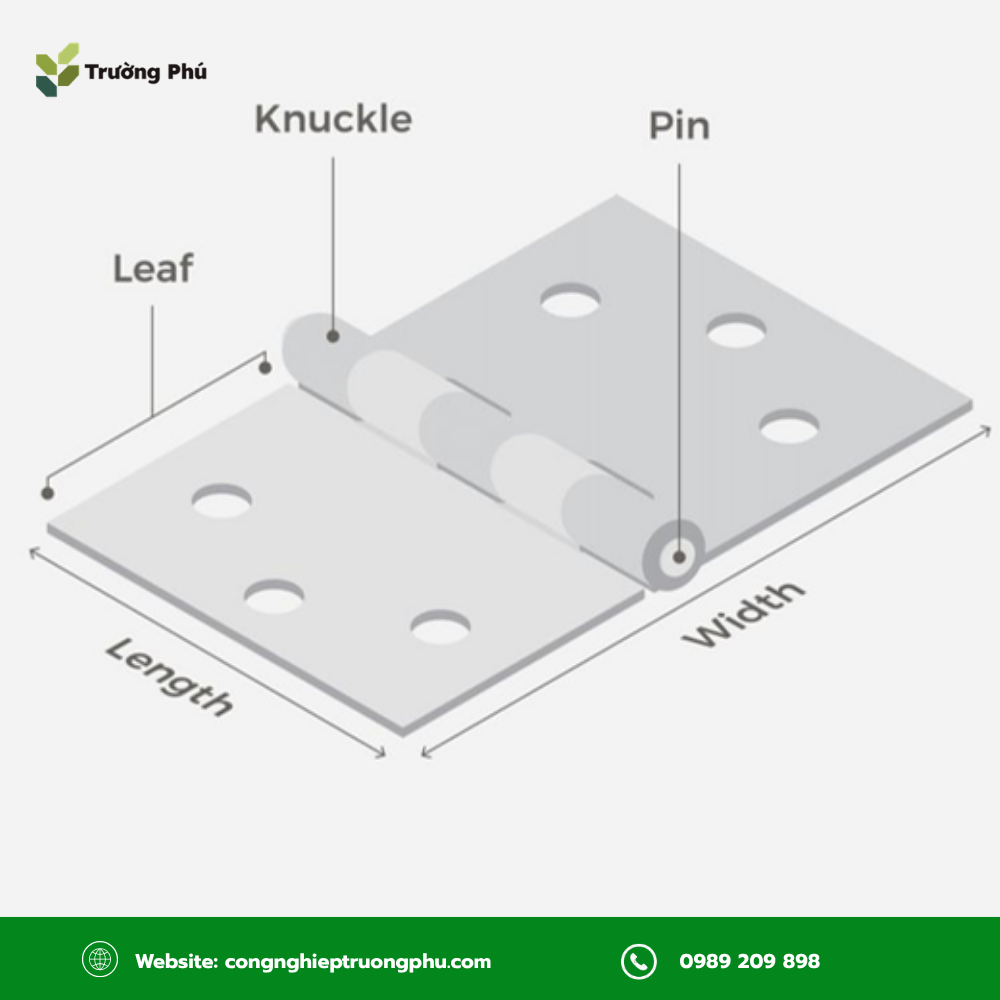

2. Cấu Tạo Của Bản Lề

Cấu tạo cụ thể phụ thuộc vào từng loại bản lề. Nếu lấy bản lề lá làm ví dụ cơ bản, sản phẩm thường có các bộ phận chính sau:

• Lá bản lề: là hai phần phẳng nằm ở hai bên trục. Một lá được cố định vào khung, lá còn lại lắp vào cánh cửa hoặc bộ phận cần chuyển động.
• Khớp bản lề: phần mép lá được cuộn hoặc tạo hình thành các ống xen kẽ với nhau. Bộ phận này thường được gọi là knuckle hoặc barrel trong tài liệu kỹ thuật.
• Trục hoặc chốt bản lề: thanh nằm xuyên qua các khớp, giữ hai lá bản lề lại với nhau và tạo trục quay.
• Lỗ lắp đặt: thường xuất hiện trên bản lề bắt vít hoặc bu lông, dùng để cố định lá bản lề lên bề mặt lắp đặt.

Cấu tạo lá – khớp – chốt là đặc trưng của nhiều bản lề thông dụng. Tuy nhiên, các loại bản lề công nghiệp có thể sử dụng phương pháp hàn, ren, bulong hoặc cơ cấu lắp đặt riêng thay cho hệ lỗ bắt vít thông thường.

Ngoài những bộ phận cơ bản, một số thiết kế còn được bổ sung:

• Ổ bi nhằm giảm ma sát.
• Lò xo để tạo lực hồi vị.
• Bộ giảm chấn để cửa đóng êm hơn.
• Cơ cấu ma sát giúp giữ cánh tại một góc nhất định.
• Cơ cấu điều chỉnh vị trí sau khi lắp đặt.

Chính sự khác nhau về cấu tạo này tạo ra nhiều dòng bản lề phù hợp với từng kiểu cửa và điều kiện làm việc.

Xem thêm thông tin về bản lề và tay nắm cửa để tìm hiểu các phụ kiện thường dùng trong lắp đặt cửa.

3. Các Kích Thước Bản Lề Phổ Biến Trên Thị Trường

Không có một hệ kích thước duy nhất áp dụng cho tất cả các loại bản lề.

Bản lề lá, bản lề chữ A, bản lề trụ, bản lề cối và bản lề sàn có kết cấu khác nhau nên cách biểu thị kích thước cũng khác nhau. Ví dụ, kích thước bản lề lá thường được mô tả theo chiều dài, chiều rộng khi mở và độ dày lá; trong khi bản lề chữ A lại thường được phân loại theo chiều dài của cơ cấu ma sát.

Đối với một số dòng bản lề lá cỡ nhỏ và trung bình, các kích thước như sau thường dễ gặp:

Tuy nhiên, không nên hiểu rằng thị trường chỉ có ba kích thước 40x40mm, 50x50mm và 60x60mm.

Bản lề thực tế có thể nhỏ hoặc lớn hơn đáng kể. Đối với cửa gỗ, cửa thép, tủ điện công nghiệp hoặc cửa máy, nhà sản xuất có thể sử dụng nhiều kích thước khác nhau tùy tải trọng và kết cấu.

Khi lựa chọn cần quan tâm đồng thời đến:

• Chiều dài bản lề.
• Chiều rộng lá.
• Độ dày lá.
• Đường kính trục.
• Kích thước và vị trí lỗ lắp.
• Số lượng bản lề sử dụng trên một cánh.
• Tải trọng mà nhà sản xuất cho phép.

Do đó, cùng là bản lề 50x50mm nhưng hai sản phẩm khác nhau về độ dày, đường kính trục hoặc vật liệu vẫn có thể có khả năng chịu tải rất khác nhau.

Tham khảo các dòng bản lề với thiết kế và kích thước khác nhau, phù hợp với từng nhu cầu sử dụng.

4. Những Chức Năng Chính Của Bản Lề

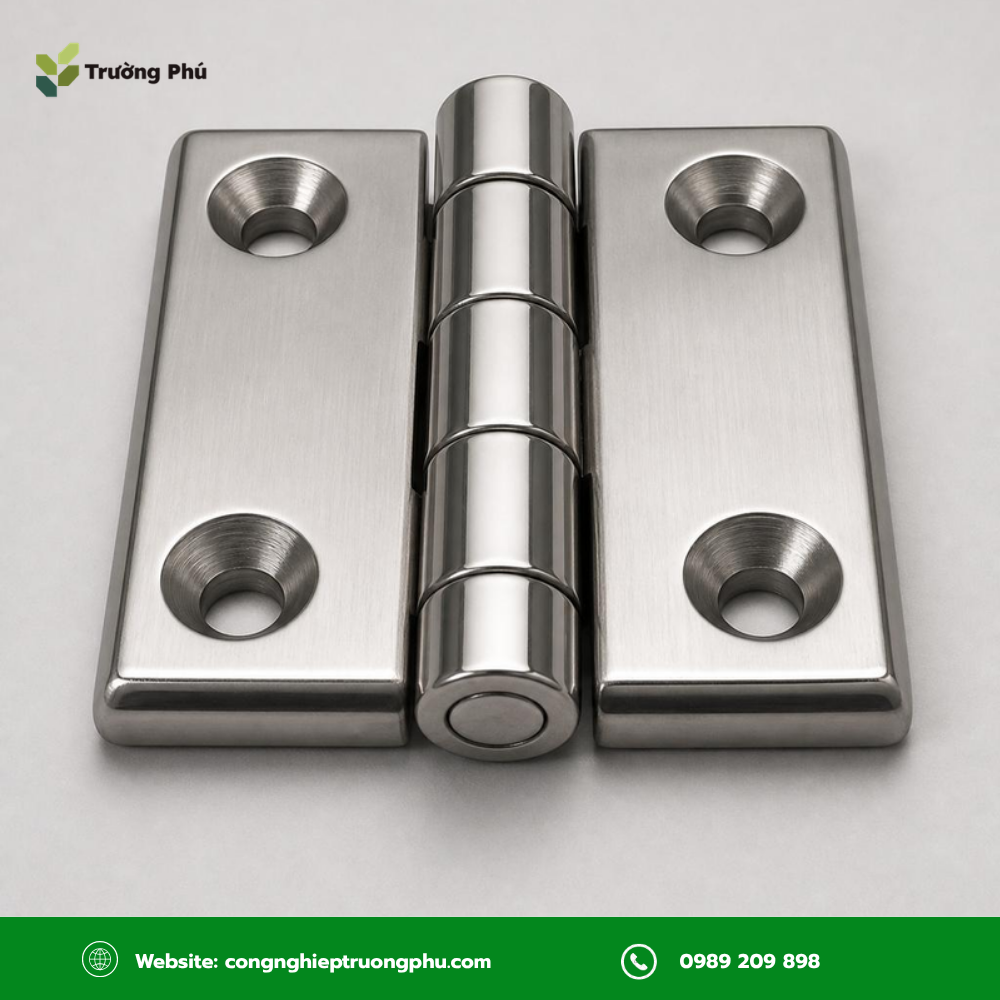

Chức năng cơ bản nhất của bản lề là tạo liên kết có khả năng chuyển động xoay giữa hai bộ phận.

Trong thực tế, bản lề còn đảm nhận nhiều vai trò khác.

Kết nối cánh với phần cố định

Bản lề giữ cánh cửa, nắp hoặc tấm che liên kết với khung nhưng vẫn cho phép bộ phận này chuyển động khi cần mở.

Tạo quỹ đạo đóng mở

Vị trí của trục bản lề quyết định tâm quay và ảnh hưởng trực tiếp đến quỹ đạo chuyển động của cánh cửa.

Nếu lựa chọn hoặc bố trí bản lề không phù hợp, cửa có thể bị:

• Cạ khung.
• Xệ cánh.
• Không đóng kín.
• Kẹt khi vận hành.
• Phát sinh tiếng ồn.

Chịu tải trọng của cánh

Trọng lượng của cửa hoặc nắp được truyền qua bản lề xuống phần khung cố định.

Vì vậy, tải trọng là một trong những thông số quan trọng nhất khi lựa chọn bản lề.

Duy trì độ ổn định trong quá trình sử dụng

Với những cánh cửa đóng mở thường xuyên, bản lề phải duy trì khả năng vận hành sau nhiều chu kỳ chuyển động mà không bị rơ quá mức hoặc biến dạng.

Bổ sung chức năng đặc biệt

Tùy cấu tạo, bản lề còn có thể:

• Giữ cửa tại một góc mở.
• Tự đóng.
• Đóng chậm.
• Mở hai chiều.
• Cho phép tháo cánh nhanh.
• Điều chỉnh vị trí cánh sau khi lắp.

Đóng góp vào tính thẩm mỹ

Ngoài chức năng cơ khí, kích thước, bề mặt và cách bố trí bản lề cũng ảnh hưởng đến hình thức của cửa, tủ hoặc thiết bị.

Bạn có thể tìm hiểu giải pháp vật tư từ Trường Phú để cập nhật thêm thông tin về các sản phẩm phục vụ ngành cơ khí và lắp ráp.

5. Các Loại Bản Lề Cửa Phổ Biến Hiện Nay

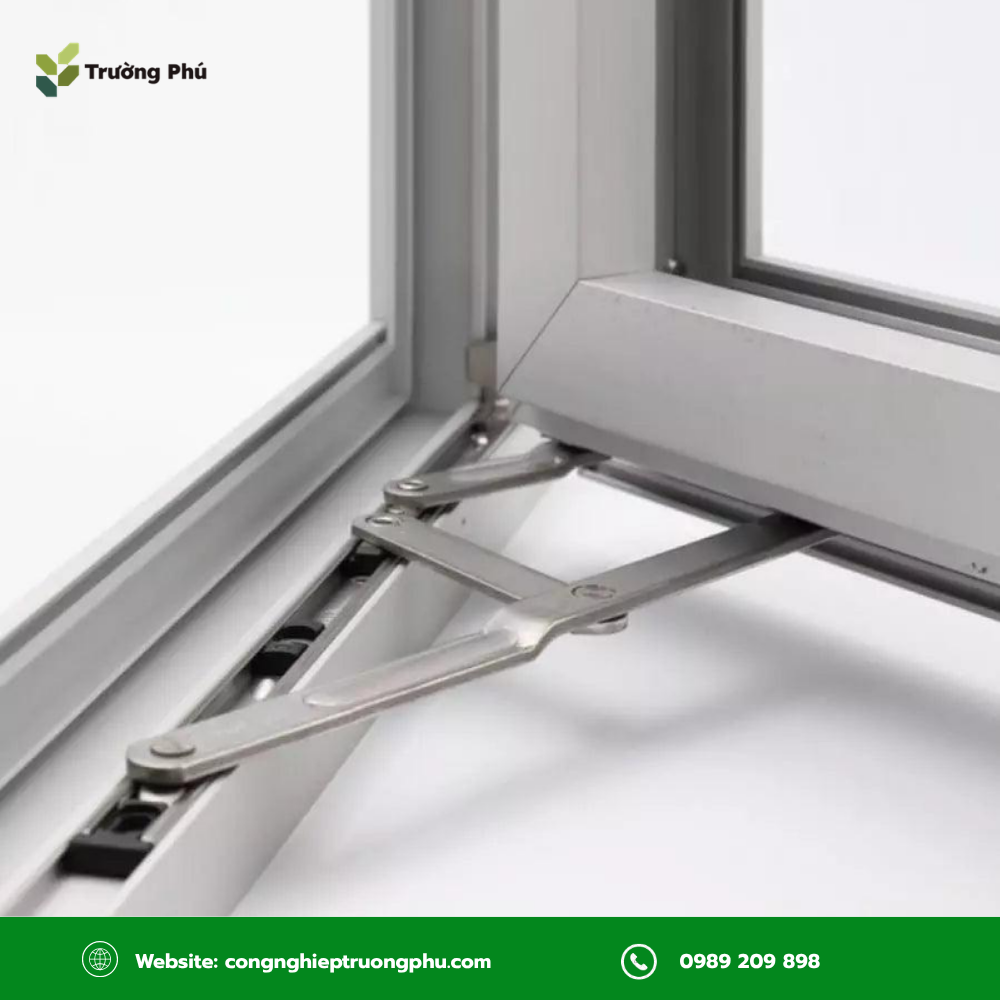

5.1 Bản Lề Chữ A (Bản Lề Bật)

Tên gọi ở phần này cần được phân biệt rõ: bản lề chữ A và bản lề bật không phải lúc nào cũng là cùng một loại sản phẩm.

Trong ngành cửa nhôm, bản lề chữ A thường được gọi là friction stay – bản lề ma sát. Đây là cơ cấu gồm nhiều thanh liên kết với nhau, thường sử dụng cho cửa sổ mở hất hoặc một số dạng cửa sổ mở quay.

Cơ cấu ma sát giúp cánh cửa:

• Chuyển động theo quỹ đạo đã thiết kế.
• Có khả năng duy trì ở một số vị trí mở.
• Hạn chế cánh chuyển động tự do quá mức dưới tác động nhỏ.

Bản lề chữ A có nhiều chiều dài và khả năng chịu tải khác nhau. Không nên áp một mức tải cố định cho tất cả sản phẩm; thông số cần tra theo kích thước bản lề, kích thước cánh và tài liệu của nhà sản xuất.

Trong khi đó, tên bản lề bật trên thị trường nội thất thường còn được dùng cho dòng bản lề tủ có cơ cấu bật hoặc bản lề chén. Vì vậy, khi đặt mua cần mô tả rõ loại cửa và hình dạng sản phẩm để tránh nhầm lẫn.

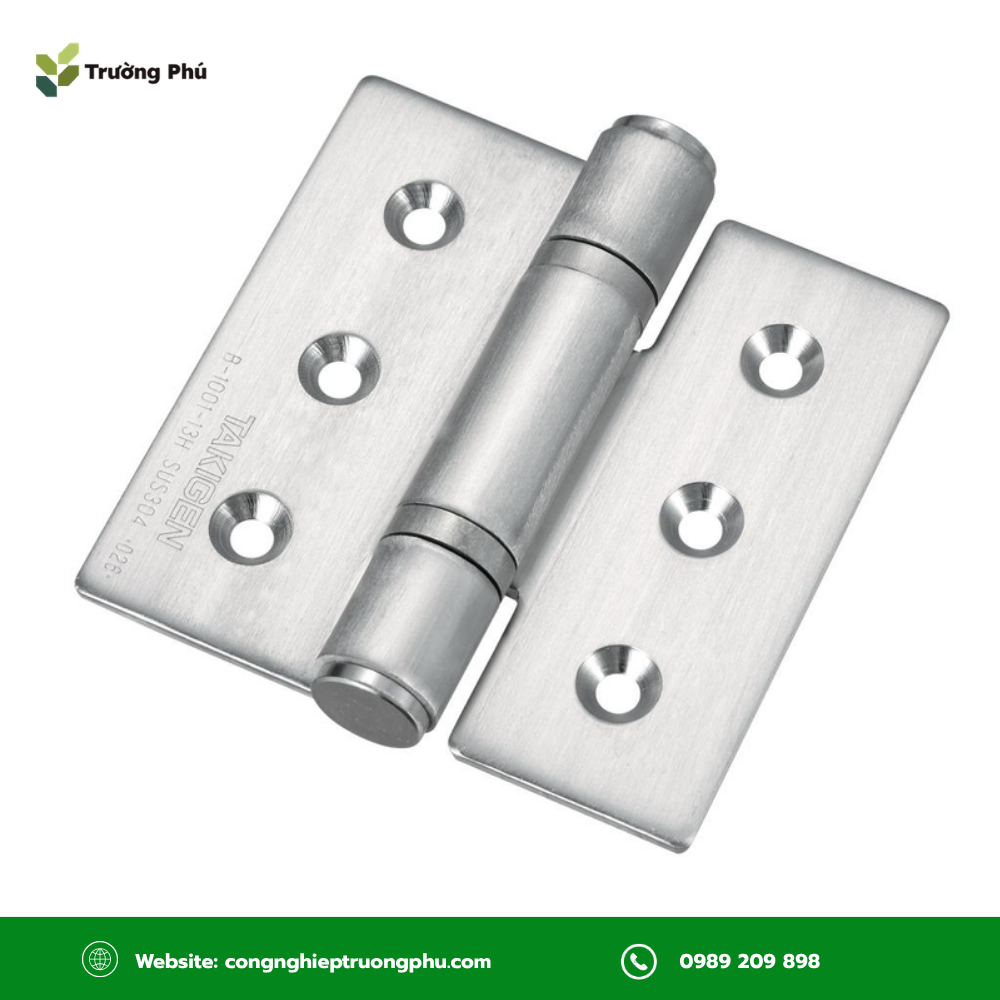

5.2 Bản Lề Lá

Bản lề lá là một trong những kiểu bản lề có kết cấu đơn giản và phổ biến nhất.

Sản phẩm thường gồm hai lá kim loại liên kết qua trục ở giữa. Một lá gắn vào phần cố định, lá còn lại gắn vào cánh.

Bản lề lá có thể được sản xuất từ:

• Thép.
• Inox.
• Đồng.
• Hợp kim và các vật liệu khác.

Tùy thiết kế, bản lề có thể sử dụng bạc hoặc ổ bi để giảm ma sát và tăng độ bền khi vận hành. Bản lề ổ bi đặc biệt hữu ích đối với các cánh nặng hoặc cửa có tần suất sử dụng cao.

Ứng dụng của bản lề lá rất rộng, từ:

• Cửa gỗ.
• Cửa thép.
• Tủ.
• Hộp kỹ thuật.
• Tủ điện.
• Máy móc.
• Tấm che thiết bị.

Đây cũng là loại bản lề dễ tùy biến về chiều dài, độ dày và kiểu lỗ bắt.

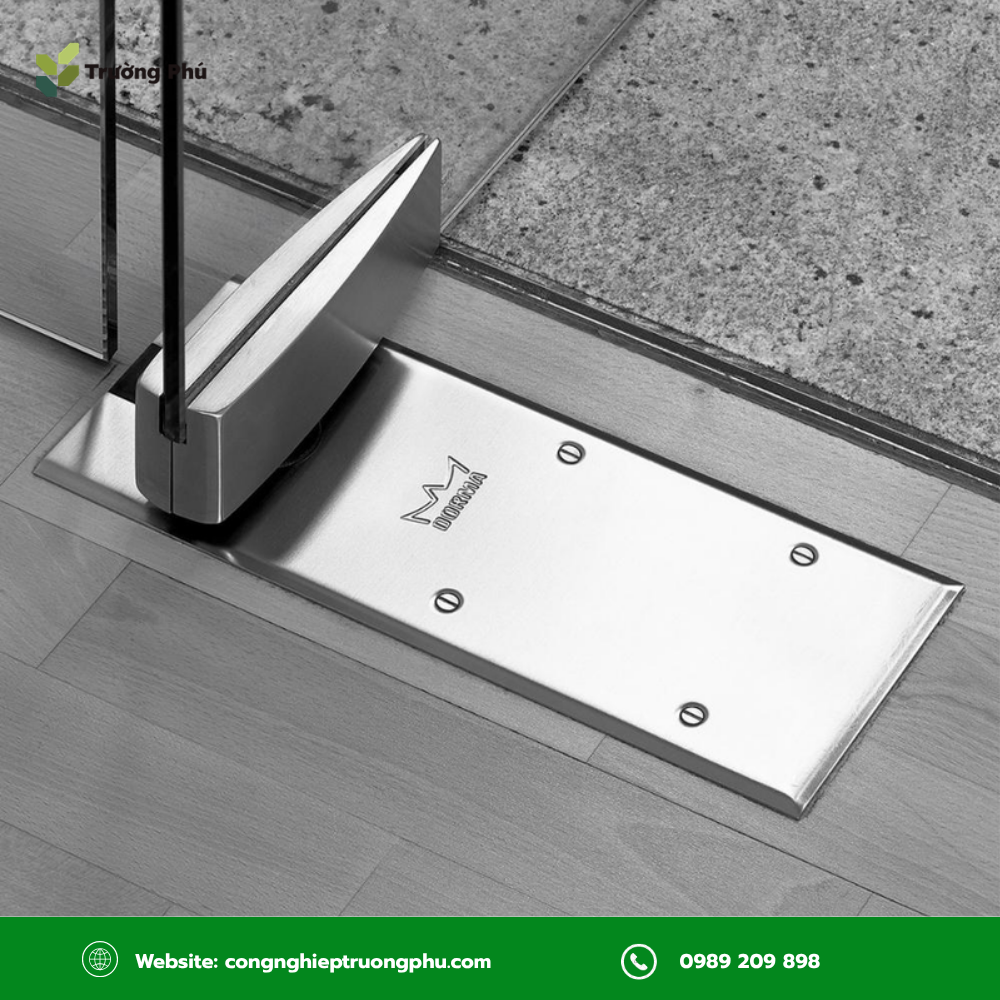

5.3 Bản Lề Sàn

Bản lề sàn là tên gọi phổ biến của hệ cơ cấu đóng mở được bố trí âm hoặc gần như âm dưới nền tại vị trí chân cánh cửa.

Khác với bản lề lá gắn trực tiếp ở cạnh cửa, cơ cấu bản lề sàn thường hoạt động cùng hệ trục xoay và phụ kiện liên kết phía trên để giữ cánh cửa ổn định.

Loại bản lề này thường được sử dụng cho:

• Cửa kính.
• Cửa gỗ lớn.
• Một số loại cửa kim loại.
• Cửa tại nhà hàng, khách sạn, văn phòng.
• Khu vực có tần suất đóng mở tương đối cao.

Tùy sản phẩm, bản lề sàn có thể tích hợp cơ cấu thủy lực để:

• Kiểm soát tốc độ đóng.
• Giúp cửa trở về vị trí đóng.
• Hạn chế cửa đóng quá mạnh.
• Giữ cửa ở một góc nhất định nếu thiết kế có chức năng hold-open.

Tải trọng và chiều rộng cánh cho phép phải được lựa chọn theo đúng thông số của từng model, không nên chọn chỉ dựa trên kích thước bên ngoài.

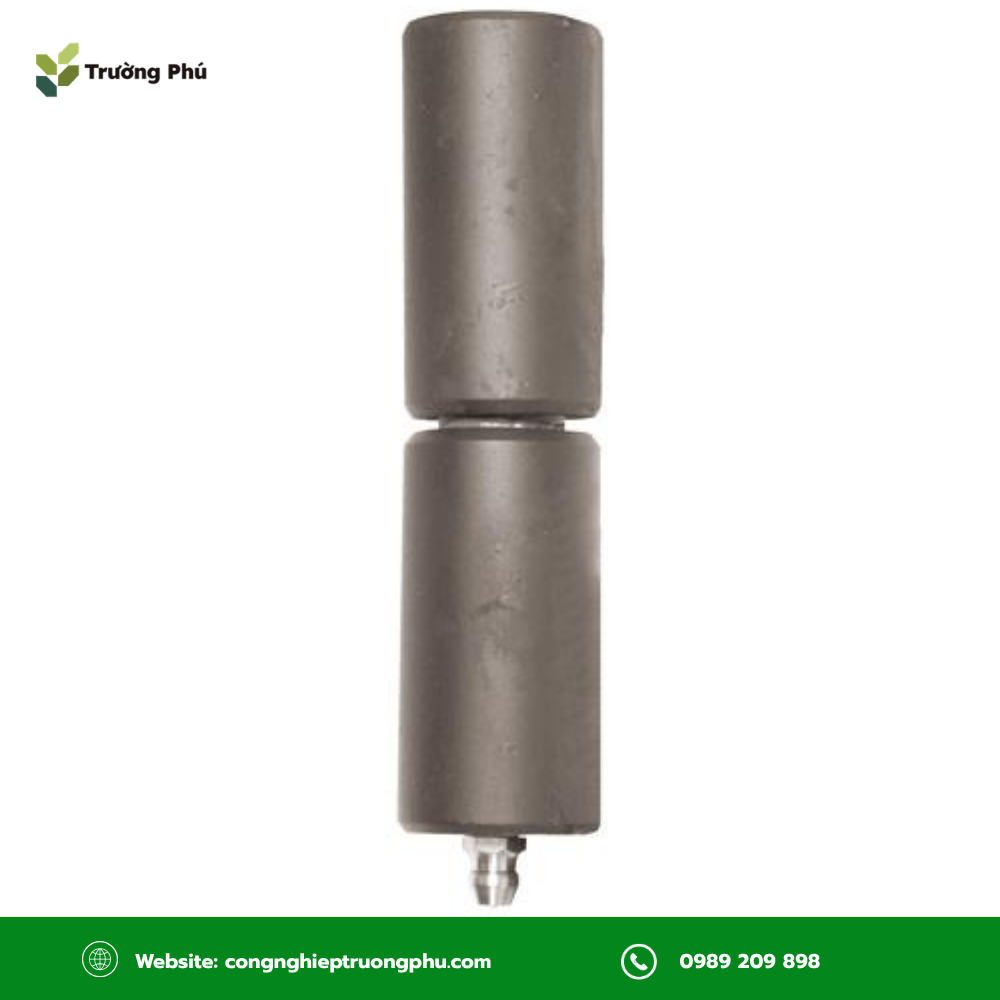

5.4 Bản Lề Trụ

Bản lề trụ có phần thân bản lề dạng trụ hoặc gần dạng trụ, thường được lựa chọn khi cần kết cấu gọn và khả năng chịu lực tương đối cao.

Tùy thiết kế, bản lề trụ có thể:

• Bắt vít.
• Hàn trực tiếp.
• Gắn bằng ren hoặc bulong.

Loại này thường gặp ở:

• Cửa thép.
• Cửa máy.
• Tủ điện.
• Thiết bị công nghiệp.
• Nắp máy.
• Một số loại cổng hoặc cửa kim loại.

Đối với bản lề trụ hàn, chất lượng mối hàn và vị trí đặt trục có ảnh hưởng rất lớn tới khả năng vận hành của cánh.

Nếu hai trục bản lề không đồng tâm, cửa có thể nhanh chóng bị kẹt hoặc tạo tải bất thường lên bản lề trong quá trình đóng mở.

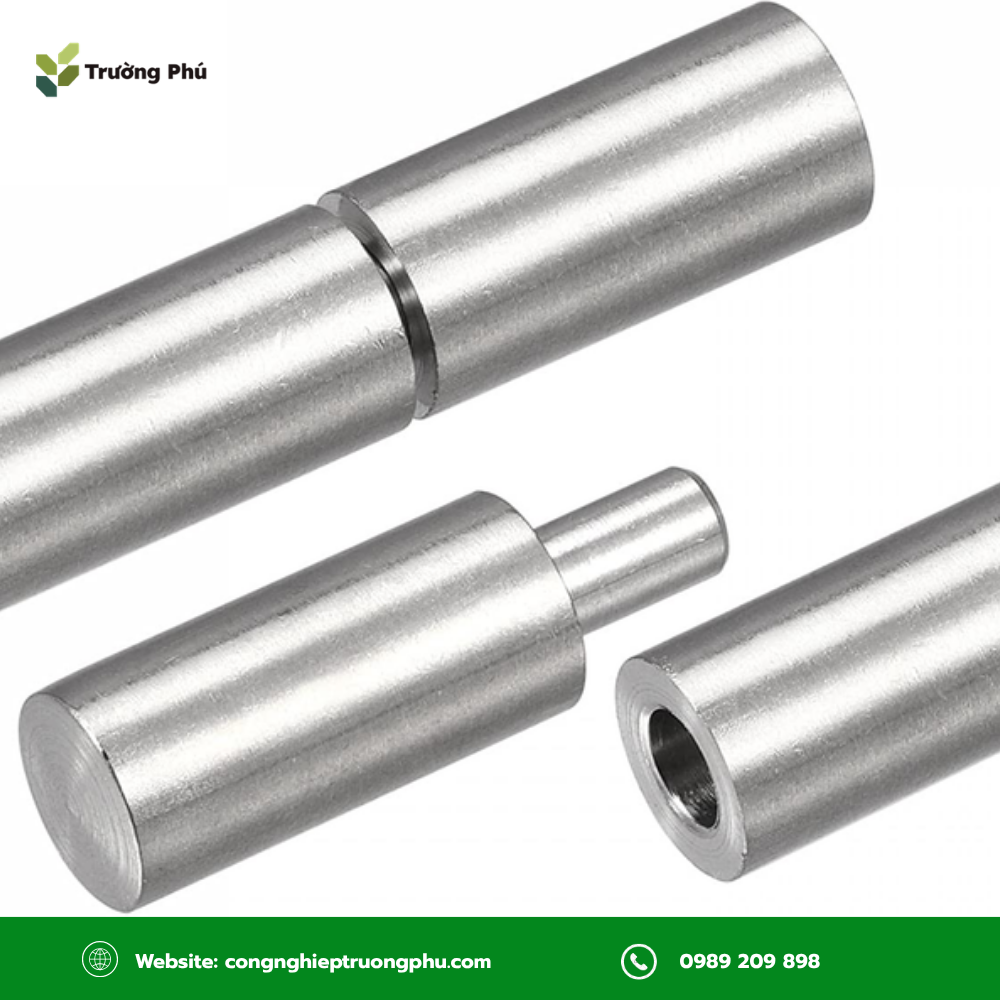

5.5 Bản Lề Cối

Bản lề cối là kiểu bản lề sử dụng hai bộ phận lắp ghép quanh một chốt hoặc trục, thường có kết cấu chắc chắn và được sử dụng nhiều trên cửa, cổng hoặc các kết cấu kim loại.

Một số dạng bản lề cối cho phép tách cánh khỏi khung bằng cách nâng cánh lên khỏi phần trục, giúp việc tháo lắp thuận tiện hơn.

Các ứng dụng thường gặp gồm:

• Cổng sắt.
• Cửa thép.
• Cửa nhà xưởng.
• Cửa hoặc nắp thiết bị.
• Kết cấu cơ khí cần bản lề chắc chắn.

Không nên mặc định mọi bản lề cối đều có góc mở 180 độ. Góc mở thực tế phụ thuộc vào hình dạng cối, vị trí lắp, độ dày cánh và kết cấu của khung.

Khả năng chịu tải cũng cần xem xét theo kích thước trục, vật liệu, phương pháp lắp và số lượng bản lề trên mỗi cánh.

5.6 Các Loại Bản Lề Khác

Ngoài những nhóm trên, thị trường còn có nhiều loại bản lề phục vụ các nhu cầu riêng biệt.

• Bản lề âm: được bố trí để phần lớn hoặc toàn bộ cơ cấu nằm khuất khi cửa đóng, giúp tăng tính thẩm mỹ. Một số loại còn có khả năng điều chỉnh vị trí cánh theo nhiều phương.
• Bản lề âm dương: có kết cấu hai phần ghép với nhau theo dạng tương ứng, một số thiết kế cho phép tháo cánh thuận tiện mà không cần tháo toàn bộ vít hoặc bulong.
• Bản lề hai chiều: cho phép cánh chuyển động về cả hai phía và thường có cơ cấu đưa cửa trở về vị trí trung tâm. Loại này có thể gặp ở nhà hàng, khu phục vụ hoặc một số cửa đi chuyên dụng.
• Bản lề nối cánh: được sử dụng để tạo liên kết xoay giữa hai tấm hoặc hai cánh, chẳng hạn cửa gấp, vách gấp hoặc một số kết cấu nội thất.
• Bản lề giảm chấn: sử dụng cơ cấu giảm tốc để hạn chế tình trạng cánh đóng mạnh.
• Bản lề lò xo: tích hợp lò xo tạo lực hồi vị, phù hợp với những vị trí cần cửa tự trở về trạng thái đóng hoặc vị trí xác định.

Mỗi loại có cơ cấu hoạt động riêng. Vì vậy, tên gọi “bản lề” chỉ cho biết chức năng chung chứ chưa đủ để xác định sản phẩm phù hợp với một ứng dụng cụ thể.

6. Ứng Dụng Thực Tế Của Bản Lề Cửa

Bản lề xuất hiện trong cả dân dụng lẫn công nghiệp, với quy mô từ những chiếc tủ nhỏ đến các hệ cửa có tải trọng lớn.

Nội thất gia dụng

Các ứng dụng thường gặp gồm:

• Cửa gỗ.
• Tủ quần áo.
• Tủ bếp.
• Cửa sổ.
• Tủ trang trí.
• Bàn hoặc nắp hộp có cơ cấu đóng mở.

Tùy yêu cầu thẩm mỹ, người dùng có thể chọn bản lề lá, bản lề âm, bản lề bật hoặc bản lề giảm chấn.

Cửa và cửa sổ nhôm

Bản lề chữ A dạng ma sát được sử dụng phổ biến ở nhiều hệ cửa sổ mở hất hoặc mở quay.

Cần lựa chọn theo kích thước và trọng lượng cánh, không chỉ dựa trên chiều dài của bản lề.

Tủ điện và thiết bị công nghiệp

Trong lĩnh vực này thường gặp:

• Bản lề lá.
• Bản lề trụ.
• Bản lề tháo rời.
• Bản lề âm.
• Các loại bản lề chuyên dụng cho vỏ tủ.

Ngoài khả năng chịu tải, người thiết kế còn phải quan tâm đến không gian lắp đặt, góc mở và khả năng bảo trì thiết bị.

Qua các ứng dụng cơ khí và tủ công nghiệp, Trường Phú nhận thấy một trong những lỗi lựa chọn thường gặp là chỉ so kích thước bản lề cũ với bản lề mới mà bỏ qua độ dày vật liệu, đường kính trục, số lượng bản lề và tải trọng thực tế của cánh.

Cửa và cổng công nghiệp

Các cánh lớn, nặng có thể sử dụng:

• Bản lề trụ.
• Bản lề cối.
• Bản lề hàn.
• Bản lề tải nặng chuyên dụng.

Những vị trí này đòi hỏi đặc biệt chú ý tới tải trọng, độ đồng tâm của các trục và độ cứng của kết cấu khung.

Thiết bị thực phẩm và thiết bị inox

Bản lề inox thường được sử dụng cho:

• Tủ inox.
• Nắp bồn.
• Máy chế biến.
• Tủ thiết bị.
• Cửa che bảo vệ.

Với môi trường ẩm hoặc thường xuyên vệ sinh, khả năng chống ăn mòn của vật liệu là yếu tố quan trọng. Inox 304 phù hợp với nhiều môi trường sử dụng thông thường, nhưng những nơi có hàm lượng chloride hoặc tác nhân ăn mòn mạnh cần đánh giá vật liệu kỹ hơn.

Để hiểu rõ hơn về cách phân loại và lựa chọn bản lề, bạn có thể xem thêm các nội dung sau:

• các loại bản lề

• kích thước bản lề

7. Những Lưu Ý Cần Biết Khi Chọn Bản Lề

Để lựa chọn đúng bản lề, không nên chỉ quan tâm tới kiểu dáng hoặc giá thành. Một số yếu tố cần kiểm tra gồm:

Xác định đúng loại cửa hoặc thiết bị

Trước tiên cần biết bản lề sẽ dùng cho:

• Cửa gỗ.
• Cửa kính.
• Cửa nhôm.
• Cửa thép.
• Tủ điện.
• Máy móc.
• Nắp thiết bị.
• Cổng hoặc kết cấu công nghiệp.

Mỗi nhóm có yêu cầu về phương pháp lắp và khả năng chịu tải khác nhau.

Xác định trọng lượng và kích thước cánh

Cánh càng rộng hoặc càng nặng thì mô-men tác động lên bản lề càng lớn.

Không nên đơn giản lấy tổng tải trọng danh nghĩa của từng bản lề rồi so trực tiếp với trọng lượng cánh nếu nhà sản xuất có hướng dẫn lựa chọn riêng, bởi tải thực tế còn chịu ảnh hưởng của:

• Chiều rộng cánh.
• Vị trí trọng tâm.
• Khoảng cách giữa các bản lề.
• Số lượng bản lề.
• Tần suất sử dụng.
• Lực tác động trong lúc đóng mở.

Chọn đúng kích thước

Cần kiểm tra không chỉ chiều dài và chiều rộng mà cả:

• Độ dày lá.
• Đường kính trục.
• Kiểu lỗ lắp.
• Khoảng cách tâm lỗ.
• Không gian dành cho bản lề khi cửa đóng.

Chọn vật liệu theo môi trường

Thép có ưu thế về chi phí và độ bền cơ học nhưng cần hệ bảo vệ bề mặt thích hợp nếu làm việc trong môi trường ẩm.

Inox có khả năng chống ăn mòn tốt hơn và thường được dùng cho thiết bị inox, tủ điện, môi trường ẩm hoặc các ứng dụng cần bề mặt sạch.

Tuy nhiên, không phải mọi loại inox đều có khả năng chống ăn mòn giống nhau.

Xem xét tần suất đóng mở

Cửa sử dụng vài lần mỗi ngày khác với cửa máy hoặc cửa khu vực công cộng phải đóng mở liên tục.

Với tần suất cao, nên ưu tiên loại bản lề có kết cấu phù hợp với số chu kỳ vận hành dự kiến.

Xác định góc mở cần thiết

Một số thiết bị chỉ cần mở 90 độ, trong khi những vị trí bảo trì có thể cần góc mở lớn hơn để tiếp cận bên trong.

Góc mở phải được tính từ đầu để tránh tình trạng bản lề phù hợp tải trọng nhưng không đáp ứng không gian thao tác.

Kiểm tra trước khi lắp

Trước khi lắp nên kiểm tra:

• Trục có bị cong không.
• Lá bản lề có biến dạng không.
• Bề mặt có hư hỏng nghiêm trọng không.
• Chuyển động có đều và trơn không.
• Bản lề có độ rơ bất thường không.
• Các lỗ lắp có đúng vị trí yêu cầu không.

Không có một giá trị khe hở cố định như “dưới 1mm” phù hợp cho mọi loại bản lề. Độ rơ cho phép phụ thuộc vào kết cấu và dung sai do nhà sản xuất quy định.

Lắp các trục bản lề đồng tâm

Đây là yếu tố rất quan trọng khi một cánh sử dụng từ hai bản lề trở lên.

Nếu các trục không thẳng hàng, mỗi bản lề có thể tạo lực cản lên bản lề còn lại. Hậu quả thường thấy là cửa khó đóng mở, nhanh mòn hoặc biến dạng sau một thời gian sử dụng.

Không lựa chọn chỉ dựa trên ngoại hình

Hai bản lề có kích thước gần giống nhau chưa chắc có khả năng làm việc tương đương.

Cần xem thêm:

• Vật liệu.
• Độ dày.
• Đường kính trục.
• Kết cấu ổ bi hoặc bạc.
• Tải trọng cho phép.
• Phương pháp lắp.
• Điều kiện môi trường.

Bản lề tuy chỉ là một chi tiết tương đối nhỏ nhưng ảnh hưởng trực tiếp đến khả năng đóng mở, chịu tải và độ ổn định của cửa, tủ hoặc thiết bị. Muốn lựa chọn đúng, cần xem bản lề như một bộ phận cơ khí chịu lực thay vì chỉ chọn theo kích thước hoặc kiểu dáng bên ngoài.

Từ bản lề lá, bản lề chữ A đến bản lề trụ, bản lề cối hay bản lề sàn, mỗi loại có cấu tạo và phạm vi sử dụng riêng. Việc xác định đúng loại cửa, tải trọng, kích thước, môi trường và phương pháp lắp sẽ giúp hệ cửa vận hành ổn định hơn và hạn chế tình trạng xệ, kẹt hoặc mòn sớm.
