Kích Thước Bản Lề Và Những Yếu Tố Quyết Định Khi Lựa Chọn

Lựa chọn đúng kích thước bản lề là một trong những yếu tố quan trọng để cửa đóng mở ổn định và hạn chế tình trạng xệ cánh, cạ khung hoặc bản lề nhanh xuống cấp. Tuy nhiên, kích thước phù hợp không thể xác định chỉ bằng cách nhìn cửa lớn hay nhỏ, bởi khả năng làm việc của bản lề còn liên quan đến trọng lượng, chiều rộng cánh, độ dày, số lượng bản lề và tần suất đóng mở.

Trên thị trường, những kích thước như 3 inch, 4 inch, 5 inch hay 6 inch thường được nhắc đến khi lựa chọn bản lề lá. Nhưng cùng một chiều cao bản lề, sản phẩm có độ dày lá, chiều rộng, đường kính trục, vật liệu hoặc kết cấu ổ bi khác nhau vẫn có thể có khả năng chịu tải khác nhau.

Trong bài viết này, Trường Phú sẽ cùng bạn tìm hiểu những kích thước bản lề thường gặp, các yếu tố ảnh hưởng đến việc lựa chọn và cách xác định loại bản lề phù hợp hơn với từng loại cửa hoặc tủ trong thực tế.

1. Vì Sao Kích Thước Bản Lề Lại Quan Trọng

Bản lề là bộ phận liên kết cánh cửa với khung và đồng thời tạo trục xoay để cửa có thể đóng mở. Vì phải chịu trọng lượng cánh cũng như lực sinh ra trong quá trình vận hành, kích thước và kết cấu của bản lề cần phù hợp với hệ cửa.

Một cánh cửa càng cao, rộng và nặng thì tải tác động lên bản lề thường càng lớn. Đặc biệt, chiều rộng cánh làm tăng khoảng cách từ trọng tâm cửa đến trục bản lề, từ đó làm tăng mô-men tác động lên các điểm liên kết.

Vì vậy, hai cánh cửa có cùng trọng lượng nhưng chiều rộng khác nhau chưa chắc có thể sử dụng cùng một cấu hình bản lề.

Nếu bản lề quá nhỏ hoặc có khả năng chịu tải không phù hợp, một số hiện tượng có thể xuất hiện sau thời gian sử dụng:

• Cánh cửa bị xệ.
• Mép cửa cạ vào sàn hoặc khung.
• Vít bản lề nhanh lỏng.
• Trục hoặc khớp bị rơ.
• Cửa phát ra tiếng kêu.
• Bản lề bị biến dạng.
• Cánh khó đóng hoặc không còn thẳng với khung.

Ngược lại, sử dụng bản lề lớn hơn mức cần thiết không đồng nghĩa cửa sẽ vận hành kém hơn vì “bản lề tạo lực quá lớn”. Vấn đề chính của một bản lề quá cỡ thường nằm ở khả năng lắp đặt, độ sâu phần khoét, khoảng cách lỗ, tính thẩm mỹ và sự tương thích với độ dày của cửa và khung.

Do đó, không nên lựa chọn theo nguyên tắc đơn giản “cửa nhỏ dùng bản lề nhỏ, cửa lớn dùng bản lề lớn”. Các hướng dẫn kỹ thuật của nhà sản xuất bản lề thường xem xét đồng thời chiều cao, chiều rộng, độ dày, trọng lượng và tần suất sử dụng của cửa.

2. Các Loại Kích Thước Bản Lề Phổ Biến Hiện Nay

Khi nhắc đến bản lề 3 inch, 4 inch, 5 inch hoặc 6 inch, con số này thường dùng để chỉ chiều cao của bản lề lá.

Quy đổi gần đúng:

Trong thực tế thương mại, các kích thước này thường được làm tròn thành 76mm, 102mm, 127mm và 152mm.

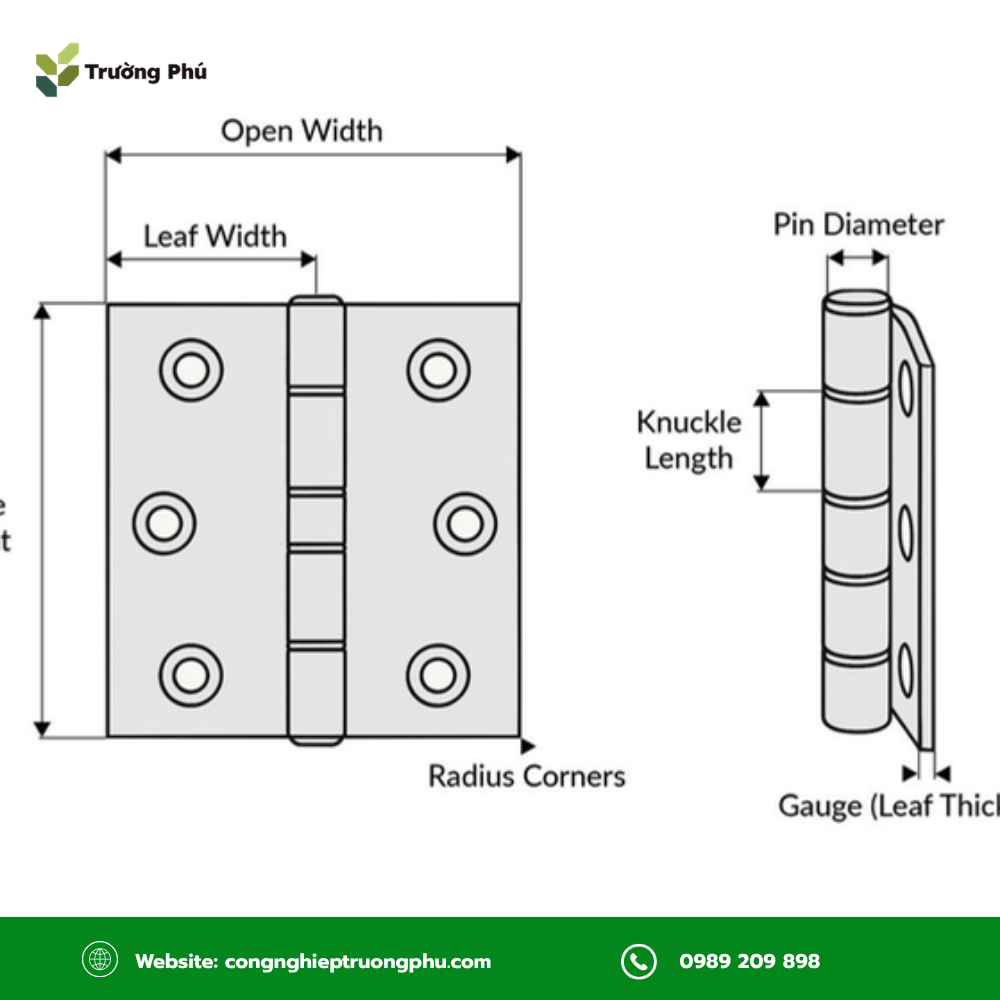

Tuy nhiên, chiều cao chưa mô tả đầy đủ kích thước của một bản lề.

Ví dụ, một bản lề có thể được ghi:

102 x 76 x 3mm

Trong đó có thể hiểu lần lượt là chiều cao, chiều rộng khi mở và độ dày lá theo cách thể hiện của nhà sản xuất.

Vì vậy, khi thay thế bản lề cũ cần kiểm tra toàn bộ quy cách chứ không chỉ nhìn con số 3 inch hay 4 inch.

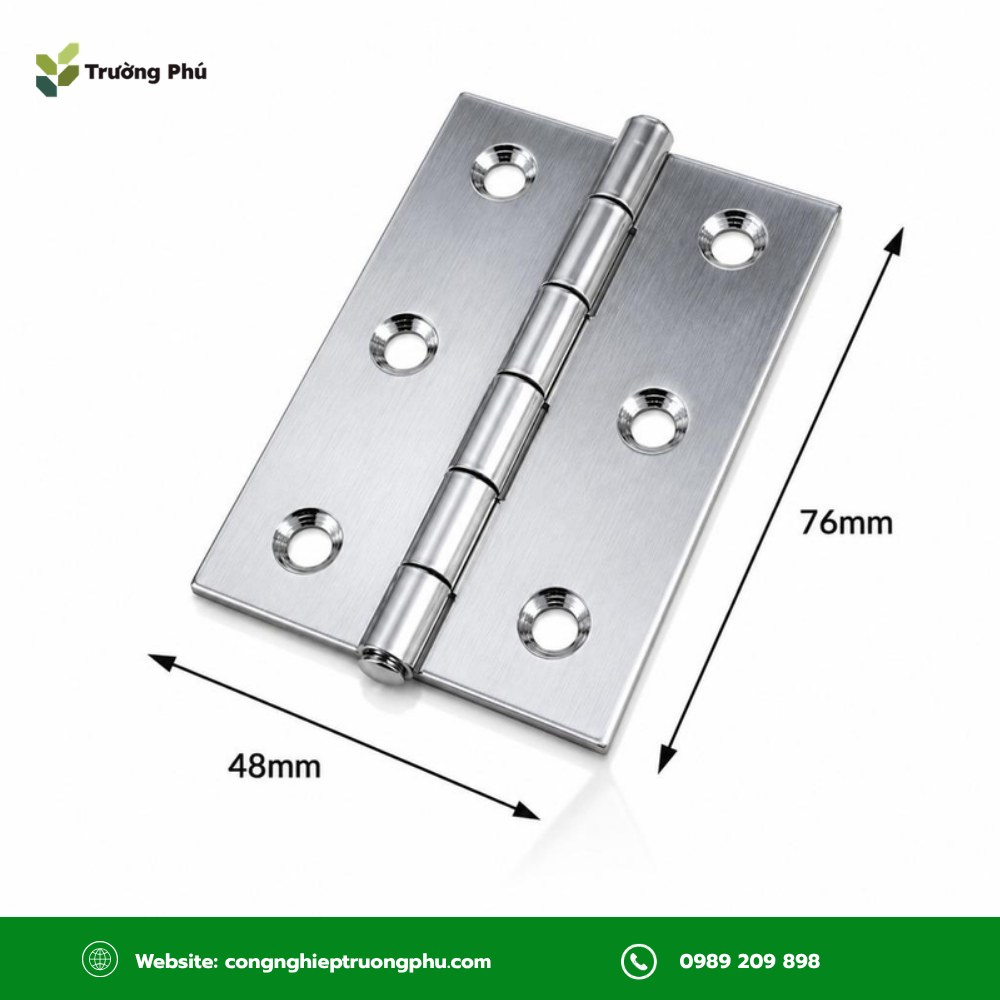

2.1 Bản Lề 3 Inch (76mm)

Bản lề 3 inch có chiều cao danh nghĩa khoảng 76,2mm và thuộc nhóm kích thước tương đối nhỏ.

Loại này thường gặp ở:

• Cửa nhỏ.
• Cửa hoặc nắp tủ.
• Hộp kỹ thuật.
• Một số cửa nội thất tải nhẹ.
• Các kết cấu không yêu cầu bản lề kích thước lớn.

Tuy nhiên, không thể mặc định bản lề 3 inch chỉ sử dụng cho tủ. Chẳng hạn, ASSA ABLOY có các dòng bản lề lá 76mm dành cho cửa gỗ tải nhẹ đến trung bình, cho thấy phạm vi sử dụng còn phụ thuộc vào thiết kế cụ thể của sản phẩm.

Bản lề 3 inch có thể được sản xuất từ:

• Thép.
• Inox.
• Đồng.
• Các hợp kim khác.

Ngoài chiều cao 76mm, cần kiểm tra thêm:

• Chiều rộng lá.
• Độ dày.
• Đường kính trục.
• Kiểu ổ trục.
• Tải trọng khuyến nghị.
• Loại vít và nền lắp.

Hai bản lề cùng kích thước 3 inch nhưng khác độ dày hoặc cấu tạo vẫn có thể phục vụ hai nhóm tải trọng khác nhau.

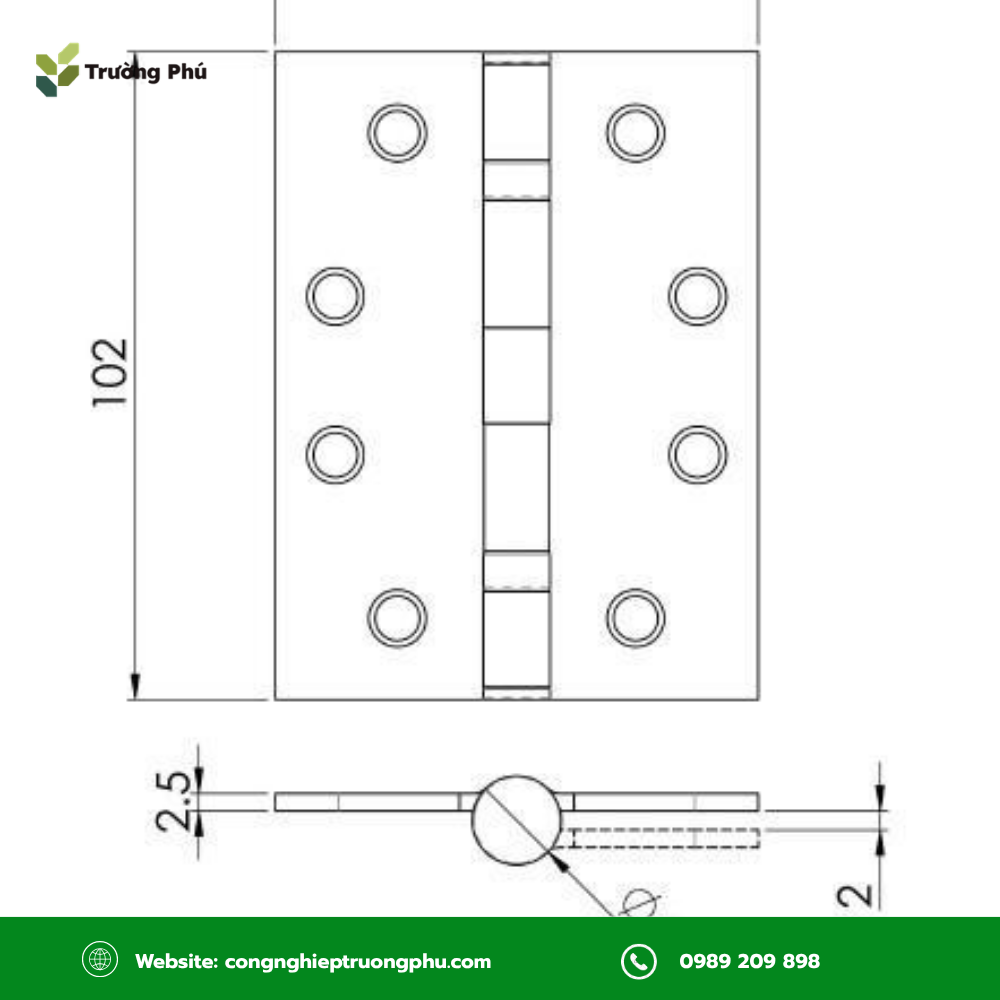

2.2 Bản Lề 4 Inch (102mm)

Bản lề 4 inch có chiều cao khoảng 101,6mm, thường được làm tròn thành 102mm.

Đây là một trong những kích thước thường gặp trên cửa đi dân dụng và nhiều hệ cửa kích thước trung bình.

Tùy quy cách cụ thể, bản lề 4 inch có thể sử dụng cho:

• Cửa gỗ.
• Cửa thép.
• Cửa phòng.
• Cửa văn phòng.
• Một số cửa kỹ thuật.
• Tủ hoặc thiết bị có cánh tương đối lớn.

Một kích thước thường thấy là 102 x 76mm, nhưng chiều rộng và độ dày có thể thay đổi theo từng model.

Ví dụ, bảng lựa chọn của ASSA ABLOY có các cấu hình bản lề 102 x 76mm với nhiều độ dày khác nhau tùy chiều rộng, chiều cao và độ dày cánh cửa. Điều này cho thấy cùng là bản lề 4 inch nhưng không phải model nào cũng có khả năng làm việc giống nhau.

Khi lựa chọn bản lề 4 inch, cần đặc biệt quan tâm đến chiều rộng cánh. Cửa rộng tạo mô-men lớn hơn lên trục bản lề và có thể yêu cầu bản lề rộng hơn, dày hơn hoặc cấu hình chịu tải cao hơn.

Thông tin hữu ích về cấu tạo và cách phân loại bản lề được tổng hợp qua các nội dung sau:

• khái niệm bản lề

• phân loại bản lề

2.3 Bản Lề 5 Inch (127mm)

Bản lề 5 inch có chiều cao khoảng 127mm và thường được sử dụng khi hệ cửa yêu cầu bản lề lớn hơn các size 3 hoặc 4 inch.

Những ứng dụng có thể gặp gồm:

• Cửa gỗ lớn.
• Cửa thép.
• Cửa công trình.
• Cửa có chiều dày lớn.
• Một số loại cửa kỹ thuật hoặc cửa chịu tải cao hơn.

Tuy nhiên, không nên mặc định 5 inch = bản lề chịu tải rất lớn.

Khả năng chịu tải còn phụ thuộc vào:

• Độ dày lá bản lề.
• Chiều rộng bản lề.
• Vật liệu.
• Kết cấu trục.
• Ổ bi hoặc cơ cấu chống ma sát.
• Phương pháp bắt vào khung.
• Số lượng bản lề.

Các hãng bản lề thương mại cũng có cả bản lề 5 inch ở nhiều cấp tải và cấu tạo khác nhau, nên chiều cao 127mm chỉ là một thông số hình học chứ không phải thông số tải.

Đối với cửa chống cháy, việc lựa chọn cũng không thể chỉ căn cứ vào kích thước 5 inch. Bản lề và bộ phụ kiện phải đáp ứng yêu cầu của hệ cửa, chứng nhận và tiêu chuẩn phòng cháy tương ứng.

Tương tự, cửa cuốn không thuộc nhóm cửa sử dụng bản lề lá thông thường theo cách cửa mở quay hoạt động, vì vậy không nên lấy bảng kích thước 3–6 inch này để chọn bản lề cho cửa cuốn.

2.4 Bản Lề 6 Inch (152mm) Trở Lên

Bản lề 6 inch có chiều cao khoảng 152,4mm.

Kích thước này có thể xuất hiện ở:

• Cửa kích thước lớn.
• Cửa kim loại.
• Cửa công nghiệp.
• Cửa có chiều dày lớn.
• Các kết cấu đặc biệt cần diện tích liên kết lớn hơn.

Các dòng bản lề thương mại cỡ 6 inch thường có nhiều phiên bản về chiều rộng, độ dày và kiểu chịu tải. Hager, chẳng hạn, liệt kê bản lề 4, 4½, 5 và 6 inch trong các nhóm kích thước khác nhau tùy cấu hình cửa.

Vì vậy, không nên mô tả 6 inch là “kích thước lớn nhất”. Thực tế còn có bản lề dài hơn 6 inch hoặc các loại bản lề công nghiệp được thiết kế theo kích thước riêng.

Đối với cửa cực nặng, cổng công nghiệp, cửa hầm hoặc nắp máy lớn, giải pháp phù hợp cũng có thể không phải bản lề lá 6 inch mà là:

• Bản lề tải nặng chuyên dụng.
• Bản lề trụ.
• Bản lề cối.
• Bản lề hàn.
• Bản lề liên tục.
• Hệ pivot hoặc cơ cấu xoay thiết kế riêng.

Tham khảo phụ kiện bản lề tay nắm để tìm hiểu các chi tiết hỗ trợ đóng mở trong hệ thống cửa và tủ công nghiệp.

3. Một Số Yếu Tố Cần Lưu Ý Khi Lựa Chọn Kích Thước Bản Lề

3.1 Trọng Lượng Cánh Cửa

Trọng lượng là một trong những thông số đầu tiên cần xác định khi chọn bản lề.

Bản lề phải có khả năng làm việc phù hợp với tải của cánh, nhưng không nên đơn giản lấy tải trọng của một bản lề nhân với số lượng bản lề rồi coi đó là tải trọng tối đa của cửa.

Phân bố tải trong thực tế còn chịu ảnh hưởng bởi:

• Chiều rộng cửa.
• Vị trí trọng tâm.
• Khoảng cách giữa các bản lề.
• Độ cứng của khung.
• Vị trí lắp.
• Lực tác động khi đóng mở.
• Tay co cửa và các phụ kiện khác.

Các phụ kiện gắn trực tiếp trên cánh như tay nắm, khóa, kính hoặc thiết bị đóng cửa cũng góp phần làm tăng tổng tải mà hệ bản lề phải chịu. Hướng dẫn lựa chọn bản lề thương mại cũng tính đến tổng trọng lượng cửa và phụ kiện khi xác định cấu hình phù hợp.

Do đó, với cửa nặng nên sử dụng bảng tải hoặc tài liệu kỹ thuật của đúng model bản lề thay vì chỉ chọn theo cảm giác.

3.2 Kích Thước, Độ Dày Cánh Cửa

Không chỉ trọng lượng, chiều cao, chiều rộng và độ dày của cửa đều ảnh hưởng đến lựa chọn bản lề.

Cửa rộng đặc biệt đáng lưu ý.

Giả sử hai cánh có cùng trọng lượng nhưng một cánh rộng 700mm và một cánh rộng 1.100mm. Trọng tâm của cánh rộng nằm xa trục bản lề hơn, tạo mô-men lớn hơn và gây tải bất lợi hơn cho hệ bản lề.

Độ dày cánh cũng ảnh hưởng tới:

• Chiều rộng bản lề cần thiết.
• Vị trí trục.
• Độ sâu khi khoét âm.
• Khả năng mở mà không cạ khung.
• Loại vít hoặc phụ kiện liên kết.

Đây là lý do bảng lựa chọn bản lề chuyên nghiệp thường sử dụng đồng thời nhiều thông số thay vì chỉ hỏi cửa nặng bao nhiêu kilogram.

3.3 Chất Liệu Cánh Cửa

Chất liệu ảnh hưởng tới cả trọng lượng và phương pháp gắn bản lề.

Cửa gỗ

Cần quan tâm tới:

• Loại gỗ.
• Độ dày cánh.
• Khả năng giữ vít.
• Vị trí khoét bản lề.

Gỗ tự nhiên đặc và cửa gỗ công nghiệp lõi nhẹ có khả năng giữ vít rất khác nhau.

Cửa thép

Bản lề có thể được:

• Bắt vít máy.
• Hàn.
• Liên kết với tấm gia cường bên trong cánh.

Cửa thép không phải lúc nào cũng nặng hơn cửa gỗ cùng kích thước; trọng lượng phụ thuộc vào độ dày tấm, cấu tạo lõi và thiết kế cánh.

Cửa nhôm

Cần kiểm tra hệ profile và vị trí gia cường. Không nên bắt bản lề tải lớn vào thành nhôm mỏng nếu hệ cửa không được thiết kế cho cách liên kết đó.

Cửa kính

Cần sử dụng loại bản lề dành riêng cho kính và tuân thủ yêu cầu về:

• Độ dày kính.
• Trọng lượng.
• Vị trí khoan.
• Cơ cấu kẹp.
• Gioăng bảo vệ.

Không thể lấy bản lề lá thông thường và lựa chọn theo bảng 3–6 inch để áp dụng trực tiếp cho cửa kính.

3.4 Tần Suất Sử Dụng

Tần suất đóng mở ảnh hưởng rất lớn tới độ bền của bản lề.

Một cửa phòng ngủ đóng mở vài lần mỗi ngày có điều kiện làm việc nhẹ hơn nhiều so với cửa:

• Văn phòng.
• Trường học.
• Bệnh viện.
• Nhà xưởng.
• Khu vực sản xuất.
• Không gian công cộng.

Với cửa nặng hoặc tần suất cao, bản lề có ổ bi hoặc cơ cấu chống ma sát thích hợp thường được ưu tiên hơn bản lề bạc trơn tải nhẹ. McKinney cũng phân loại bản lề ổ bi và bản lề tải nặng cho những cửa có trọng lượng hoặc tần suất sử dụng cao.

Tuy nhiên, không nên áp dụng nguyên tắc “càng nhiều bạc đạn thì càng tốt”.

Số lượng ổ bi chỉ là một phần của thiết kế. Khả năng làm việc còn phụ thuộc vào:

• Kích thước ổ bi.
• Vật liệu.
• Độ dày bản lề.
• Đường kính trục.
• Chất lượng gia công.
• Tải trọng thiết kế.

Cần chọn theo cấp tải và khuyến nghị của nhà sản xuất hơn là chỉ đếm số bạc đạn nhìn thấy bên ngoài.

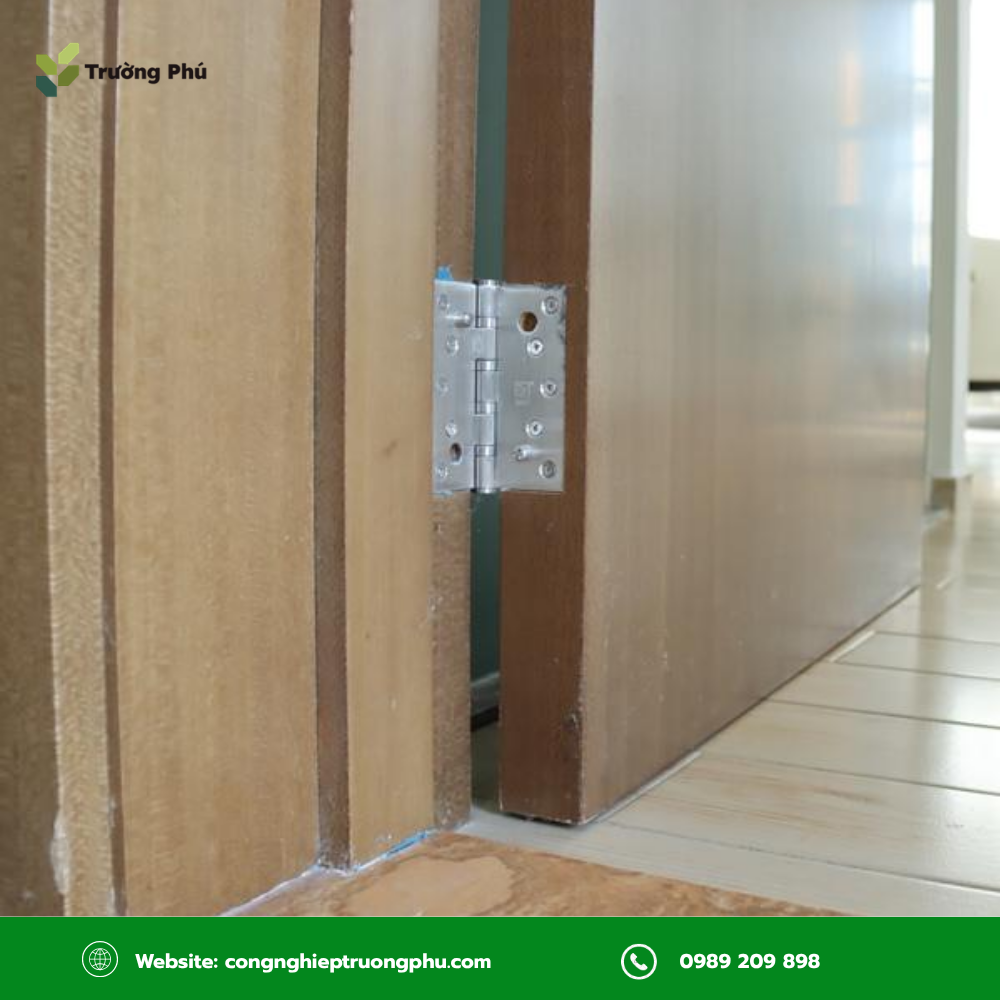

3.5 Góc Mở Mong Muốn

Kích thước bản lề phù hợp nhưng sai loại bản lề vẫn có thể khiến cửa không hoạt động đúng yêu cầu.

Trước khi chọn cần xác định cửa cần:

• Mở khoảng 90 độ.
• Mở rộng hơn 90 độ.
• Mở gần 180 độ.
• Mở hai chiều.
• Mở hất.
• Mở quay.
• Tự đóng.
• Giữ ở một vị trí nhất định.

Ví dụ, cửa sổ mở hất có thể cần bản lề chữ A hoặc cơ cấu ma sát, trong khi cửa mở hai chiều cần một hệ bản lề khác với bản lề lá thông thường.

Ngoài bản lề, góc mở thực tế còn bị giới hạn bởi:

• Khung cửa.
• Tường.
• Tay nắm.
• Nẹp.
• Vị trí trục.
• Các phụ kiện xung quanh.

Xem thêm các sản phẩm bản lề tại Trường Phú để cập nhật thông tin về phụ kiện phục vụ nhu cầu lắp ráp.

4. Cách Lựa Chọn Kích Thước Bản Lề Phù Hợp

4.1 Xác Định Loại Cửa Hoặc Tủ Cần Lắp Bản Lề

Bước đầu tiên không phải chọn 3 inch hay 4 inch mà là xác định đúng hệ cửa và loại bản lề cần dùng.

Ví dụ:

• Cửa gỗ có thể sử dụng bản lề lá, bản lề âm hoặc một số loại chuyên dụng.
• Cửa nhôm thường cần bản lề tương thích với profile.
• Cửa kính cần bản lề kính.
• Tủ bếp thường sử dụng bản lề chén hoặc bản lề nội thất.
• Tủ điện có thể sử dụng bản lề lá, trụ, âm hoặc loại tháo rời.
• Cửa thép lớn có thể cần bản lề hàn hoặc bản lề tải nặng.

Chỉ sau khi xác định đúng nhóm sản phẩm mới nên xem xét đến kích thước.

4.2 Đo Kích Thước, Trọng Lượng, Độ Dày Của Cửa

Các thông số nên xác định gồm:

• Chiều cao cánh.
• Chiều rộng.
• Độ dày.
• Trọng lượng.
• Vật liệu.
• Trọng lượng phụ kiện gắn trên cánh.

Đối với bản lề lá dân dụng và thương mại, có thể tham khảo sơ bộ như sau:

Bảng trên không phải bảng tải trọng và không thể dùng thay tài liệu kỹ thuật của nhà sản xuất.

Ví dụ, trong bảng tham khảo của ASSA ABLOY, cửa có độ dày và chiều rộng khác nhau có thể sử dụng các cấu hình từ 102 x 76mm đến 127 x 102mm, đồng thời độ dày và số lượng bản lề cũng thay đổi theo kích thước cửa.

Riêng cửa cuốn không nên chọn theo bảng trên vì cơ chế chuyển động của cửa cuốn khác với cửa mở quay sử dụng bản lề lá.

4.3 Xác Định Kiểu Bản Lề Phù Hợp Với Thiết Kế Cánh Cửa

Sau khi biết kích thước cửa, cần chọn đúng cơ cấu bản lề.

Một số lựa chọn thường gặp:

• Bản lề lá.
• Bản lề âm.
• Bản lề cối.
• Bản lề trụ.
• Bản lề chữ A.
• Bản lề lò xo.
• Bản lề kính.
• Bản lề nội thất dạng chén.

Với bản lề lá, cần xem thêm loại ổ trục.

Bản lề bạc trơn thường phù hợp hơn với cửa tải nhẹ và tần suất sử dụng thấp.

Bản lề ổ bi giúp giảm ma sát tại khớp và thường được lựa chọn cho cửa có tải hoặc tần suất hoạt động cao hơn.

Tuy nhiên, không nên lấy số lượng bạc đạn làm tiêu chí duy nhất.

Trong quá trình đối chiếu quy cách, Trường Phú thường ưu tiên kiểm tra đồng thời chiều cao, chiều rộng, độ dày, vật liệu, kết cấu trục và điều kiện sử dụng thay vì chỉ dựa vào tên gọi “bản lề 4 inch” hoặc “bản lề 2 bạc đạn”.

4.4 Xác Định Số Lượng Bản Lề Cần Dùng

Số lượng bản lề không chỉ phụ thuộc vào trọng lượng.

Với cửa đi sử dụng bản lề lá, một quy tắc tham khảo phổ biến là bố trí khoảng một bản lề cho mỗi 30 inch, tương đương khoảng 762mm chiều cao cánh hoặc phần chiều cao còn lại.

Theo hướng dẫn tham khảo của Hager:

• Cửa cao đến khoảng 1.524mm: 2 bản lề.
• Trên 1.524mm đến khoảng 2.286mm: 3 bản lề.
• Trên 2.286mm đến khoảng 3.048mm: 4 bản lề.

Đây chỉ là quy tắc ban đầu; cửa nặng, rộng hoặc có điều kiện vận hành đặc biệt có thể cần cấu hình khác.

Đối với cánh tủ, không nên áp dụng máy móc quy tắc “4–6kg dùng 2 bản lề, 6–12kg dùng 3 bản lề” cho mọi sản phẩm.

Bản lề tủ dạng chén của từng hãng có bảng tải riêng, trong đó số lượng bản lề còn phụ thuộc vào:

• Chiều cao cánh.
• Chiều rộng.
• Trọng lượng.
• Chất liệu.
• Vị trí đặt tay nắm.
• Góc mở.
• Model bản lề.

Ngoài ra, khi xác định tổng tải cần tính cả các thành phần gắn trên cánh như:

• Tay nắm.
• Khóa.
• Kính.
• Tấm trang trí.
• Móc treo.
• Tay co hoặc phụ kiện khác.

Với cửa cao hoặc rộng, tăng số lượng bản lề có thể giúp phân bố tải tốt hơn, nhưng vị trí bố trí cũng phải hợp lý. Chỉ bổ sung nhiều bản lề mà các trục không thẳng hàng có thể khiến cửa khó vận hành và làm các bản lề tự cản nhau.

Chọn đúng kích thước bản lề không đơn giản là xác định cửa nhỏ dùng 3 inch, cửa vừa dùng 4 inch và cửa lớn dùng 5 hoặc 6 inch. Chiều cao bản lề chỉ là một trong nhiều thông số cần xem xét cùng với trọng lượng, chiều rộng, độ dày cánh, vật liệu, tần suất sử dụng, kiểu ổ trục và số lượng bản lề.

Bạn có thể tìm hiểu địa chỉ mua vật tư Trường Phú để biết thêm thông tin về đơn vị cung cấp vật tư cơ khí.

Với các cửa thông thường, bảng kích thước có thể được sử dụng như bước tham khảo ban đầu. Nhưng đối với cửa nặng, cửa công nghiệp, cửa có tần suất sử dụng cao hoặc các hệ cửa đặc biệt, nên đối chiếu tải trọng và hướng dẫn kỹ thuật của đúng model trước khi quyết định.

Nếu cần xác định quy cách cho một cánh cửa hoặc thiết bị cụ thể, Trường Phú có thể hỗ trợ đối chiếu kích thước, kiểu bản lề và các thông số cần quan tâm để lựa chọn phù hợp hơn với điều kiện sử dụng thực tế.
