Tìm Hiểu Về Ecu Bulong Và Cách Sử Dụng Đúng Kỹ Thuật

Trong hầu hết các mối ghép cơ khí có thể tháo lắp, ecu và bulong thường đi cùng nhau để tạo lực kẹp giữ các chi tiết. Từ khung máy, kết cấu thép, tủ điện đến hệ thống đường ống, chỉ cần chọn sai bước ren, sai cấp bền hoặc siết không đúng cách, mối ghép có thể bị lỏng, chờn ren hoặc giảm khả năng chịu tải.

Vì vậy, ngoài việc chọn đúng kích thước bulong, anh chị cũng cần hiểu rõ từng loại ecu và cách kết hợp chúng với nhau. Trong bài viết này, Trường Phú sẽ cùng anh chị tìm hiểu ecu là gì, những dòng ecu và bulong thường gặp, ứng dụng thực tế cũng như các nguyên tắc sử dụng ecu bulong đúng kỹ thuật.

1. Ecu là gì? Đặc điểm của ecu

Ecu, còn được gọi là ê cu, đai ốc hoặc tán, là chi tiết có lỗ ren trong, được vặn vào phần ren ngoài của bulong hoặc ty ren để tạo lực kẹp giữa các chi tiết cần liên kết.

Tên gọi “ecu” bắt nguồn từ tiếng Pháp écrou, trong khi “đai ốc” là cách gọi kỹ thuật thường dùng trong các tài liệu cơ khí. Ở một số khu vực, sản phẩm này còn được gọi đơn giản là “tán”.

Về cấu tạo, ecu có một số đặc điểm quan trọng anh chị cần lưu ý:

• Ren trong: phải tương thích với đường kính và bước ren của bulong. Ví dụ, ecu M10 bước ren 1,5 mm chỉ phù hợp với bulong M10 bước 1,5 mm. Nếu bulong sử dụng ren mịn M10x1,25 thì cần đúng loại ecu ren mịn tương ứng.
• Kích thước giác: quyết định cỡ cờ lê hoặc đầu khẩu sử dụng. Với một số kích thước, tiêu chuẩn DIN và ISO có thể sử dụng kích thước giác khác nhau. Chẳng hạn, M10 theo DIN thường dùng giác 17 mm, còn theo ISO có thể dùng giác 16 mm.
• Chiều cao ecu: ảnh hưởng đến số vòng ren ăn khớp với bulong. Ecu tiêu chuẩn thường có chiều cao xấp xỉ 0,8 lần đường kính danh nghĩa của ren.
• Cấp bền: ecu thép carbon được phân theo các cấp như 5, 8, 10 hoặc 12. Khi sử dụng với bulong cường độ cao, cấp bền của ecu cần tương ứng với bulong.
• Vật liệu: phổ biến gồm thép carbon, thép hợp kim, inox 201, inox 304, inox 316, đồng thau hoặc nhôm.
• Bề mặt xử lý: có thể là thép đen, mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc nhuộm đen tùy mục đích sử dụng.

Một nguyên tắc cơ bản là ecu không chỉ cần “vừa ren” với bulong mà còn phải phù hợp về tiêu chuẩn, cấp bền và điều kiện môi trường làm việc.

2. Phân loại các dòng ecu hiện nay

Trên thị trường có nhiều loại ecu khác nhau, trong đó phổ biến nhất là đai ốc lục giác, ecu khóa, ecu mũ và ecu liền long đen.

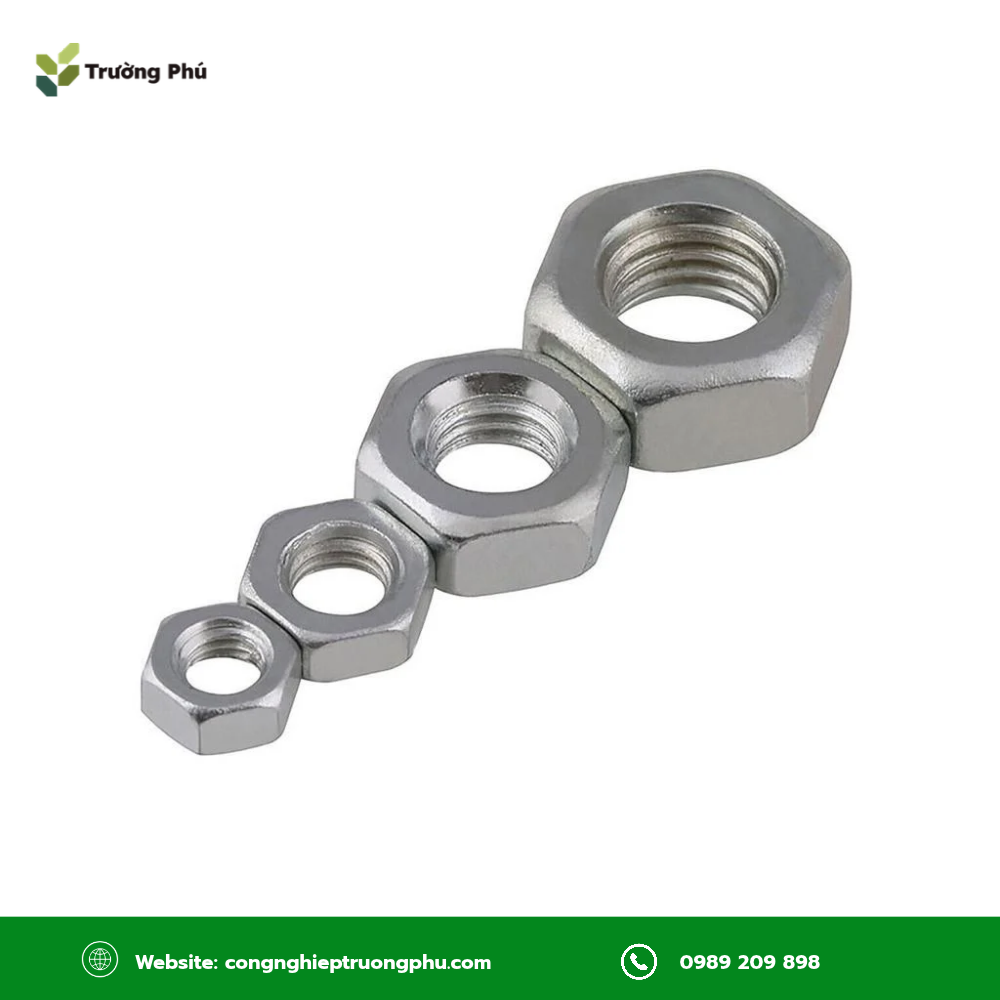

Đai ốc lục giác

Đai ốc lục giác theo DIN 934 hoặc ISO 4032 là dòng ecu phổ biến nhất. Phần thân có sáu cạnh đều, cho phép siết bằng cờ lê hoặc đầu khẩu.

Loại này được dùng rộng rãi trong cơ khí, chế tạo máy, kết cấu thép và lắp đặt thiết bị.

Ngoài loại tiêu chuẩn, đai ốc lục giác còn có một số biến thể như:

• Đai ốc mỏng: thường theo DIN 439 hoặc DIN 936, có chiều cao thấp và có thể dùng làm đai ốc hãm.
• Đai ốc cao: có chiều cao lớn hơn loại tiêu chuẩn, phù hợp với những mối ghép cần tăng chiều dài phần ren ăn khớp.

Đai ốc khóa

Đai ốc khóa, còn gọi là ecu hãm hoặc ecu chống trôi, được thiết kế để hạn chế hiện tượng tự tháo lỏng khi mối ghép chịu rung động.

Hai dạng thường gặp gồm:

• Đai ốc khóa có vòng nylon: thường theo DIN 985, ISO 10511 hoặc các tiêu chuẩn tương đương. Phần trên của ecu có vòng nylon, khi vặn bulong vào sẽ tạo thêm lực ma sát lên ren, giúp hạn chế ecu tự xoay ra. Loại này được sử dụng nhiều trong máy móc, quạt, động cơ và các cụm có rung động.
• Đai ốc khóa toàn kim loại: chẳng hạn DIN 980. Phần đầu ecu được tạo biến dạng có kiểm soát để tạo lực giữ lên ren. Do không dùng vòng nhựa nên loại này phù hợp hơn ở những vị trí có nhiệt độ làm việc cao.

Với ecu khóa nylon, cần lưu ý điều kiện nhiệt độ vì đặc tính của vòng nylon có giới hạn nhất định.

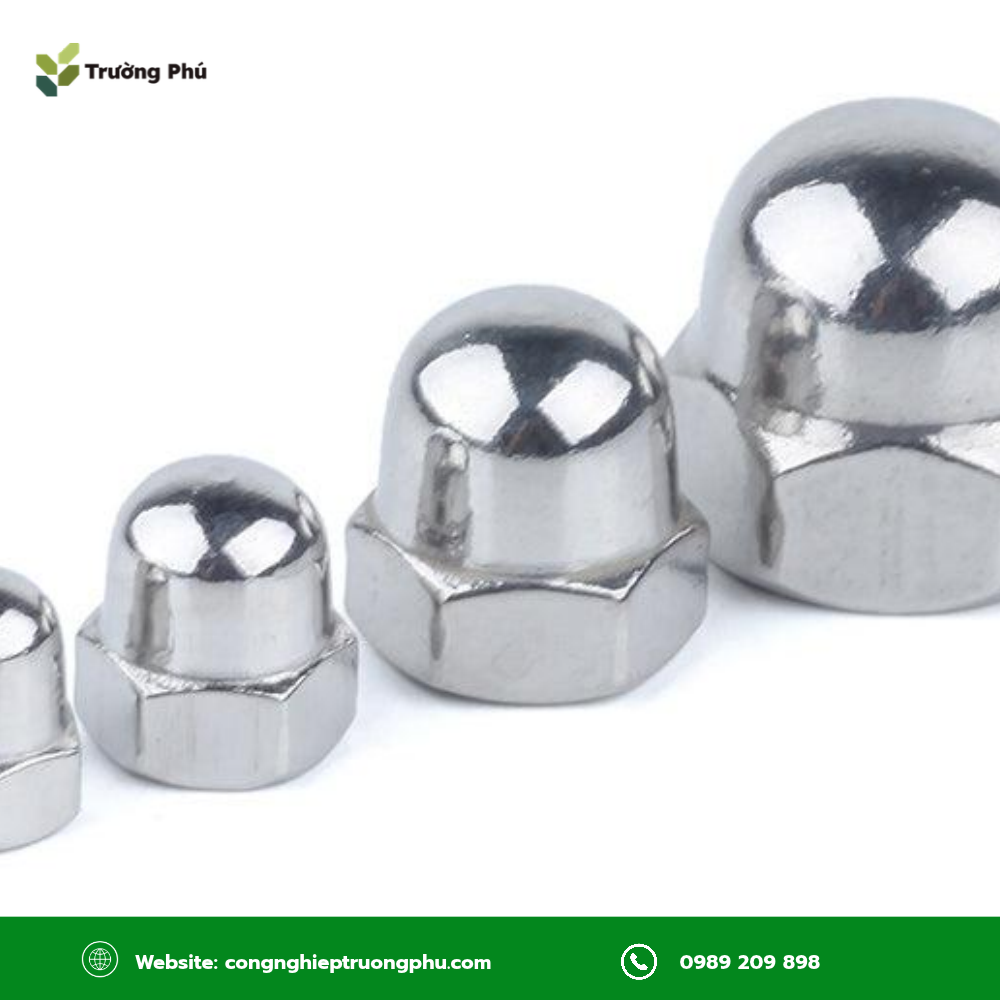

Ê cu mũ

Ê cu mũ, còn gọi là đai ốc mũ hoặc đai ốc chụp, có một đầu bịt kín dạng vòm để che phần đầu bulong nhô ra.

Loại này thường được sử dụng với ba mục đích chính:

• Bảo vệ phần ren khỏi bụi bẩn, va chạm hoặc môi trường bên ngoài.
• Hạn chế đầu ren sắc gây trầy xước khi tiếp xúc.
• Tạo bề mặt hoàn thiện gọn và thẩm mỹ hơn.

Hai tiêu chuẩn thường gặp là DIN 1587 dạng cao và DIN 917 dạng thấp.

Với DIN 1587, chiều cao tổng tham khảo của một số kích thước gồm:

• M8 khoảng 15 mm.
• M10 khoảng 18 mm.
• M12 khoảng 22 mm.
• M16 khoảng 28 mm.

Do phần đầu được bịt kín, chiều dài bulong cần được chọn hợp lý. Nếu bulong quá dài, đầu ren có thể chạm đáy mũ trước khi ecu kẹp chặt được chi tiết.

Ê cu mũ inox thường xuất hiện ở lan can, cầu thang, nội thất kim loại, thiết bị thực phẩm hoặc những vị trí lộ ra ngoài.

Ecu liền long đen

Ecu liền long đen, còn gọi là đai ốc mặt bích, thường theo DIN 6923 hoặc ISO 4161. Phần đáy ecu có một vành mặt bích liền khối, giúp tăng diện tích tiếp xúc mà không cần sử dụng long đen rời trong nhiều trường hợp.

Có hai dạng phổ biến:

• Mặt bích trơn: hỗ trợ phân bố lực ép trên diện tích lớn hơn.
• Mặt bích có răng: phần răng cắn vào bề mặt tiếp xúc để hỗ trợ chống lỏng khi mối ghép chịu rung.

Một điểm cần lưu ý là ecu liền long đen M10 và M12 có thể sử dụng kích thước giác khác với đai ốc lục giác thông thường. Vì vậy, anh chị nên kiểm tra tiêu chuẩn trước khi chuẩn bị dụng cụ siết.

Ngoài các loại trên, thị trường còn có:

• Ecu tai hồng: có hai cánh để vặn bằng tay, không cần cờ lê.
• Ecu chữ T: thường dùng trong các rãnh nhôm định hình.
• Ecu rút: giúp tạo ren trên tấm kim loại mỏng.
• Ecu hàn: được hàn cố định trực tiếp lên chi tiết.
• Ecu nối ren: chẳng hạn DIN 6334, dùng để nối hai thanh ren với nhau.

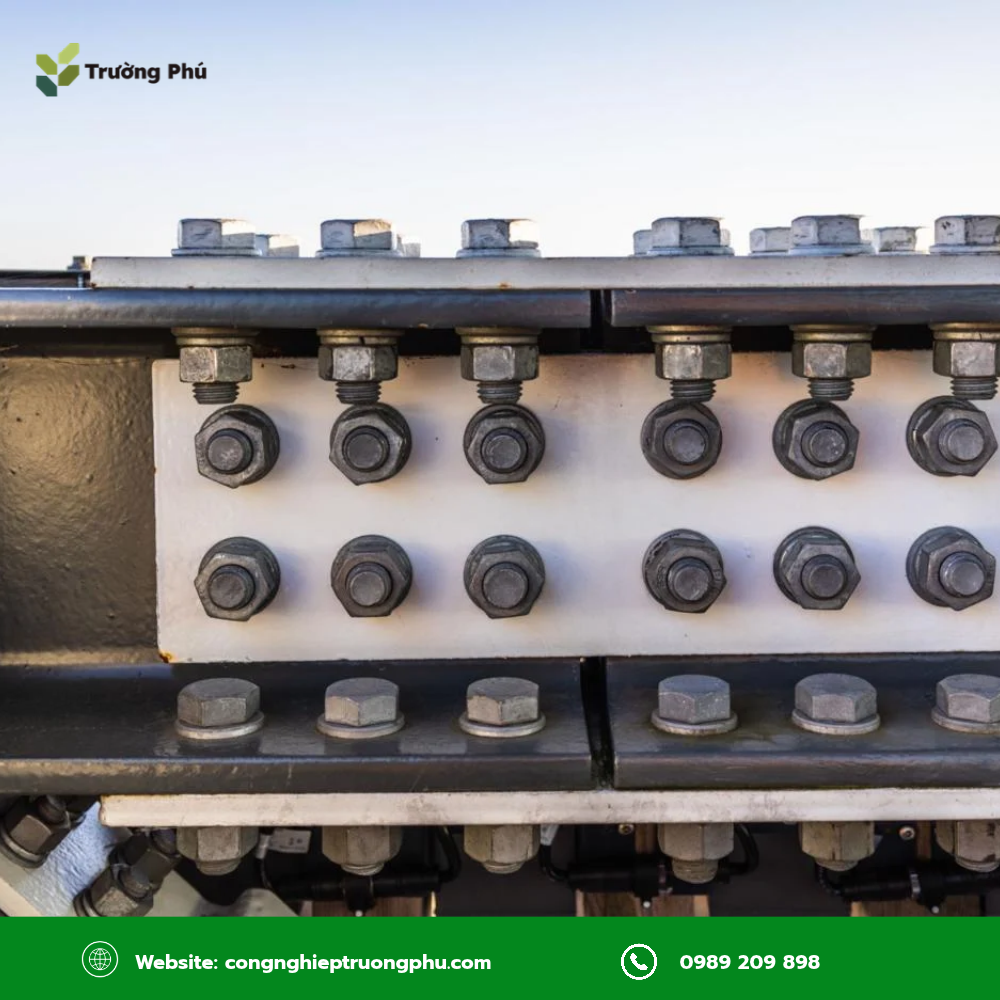

3. Một số ứng dụng chính của ecu

Ecu được sử dụng ở hầu hết những hệ thống có mối ghép bulong hoặc ty ren.

• Kết cấu thép và nhà xưởng: dùng để liên kết dầm, cột, xà gồ, bản mã và nhiều cụm kết cấu khác. Với bulong cường độ cao, ecu cần có cấp bền phù hợp.
• Lắp ráp máy móc: dùng để cố định khung máy, động cơ, hộp số và các cụm cơ khí. Ecu khóa thường được dùng tại những vị trí chịu rung.
• Hệ thống cơ điện M&E: ecu kết hợp với ty ren để treo đường ống, máng cáp, ống gió hoặc khung đỡ thiết bị.
• Mặt bích đường ống: bulong và ecu được dùng để siết hai mặt bích của van, bơm hoặc đường ống.
• Lan can, cầu thang và nội thất: ê cu mũ inox thường được lựa chọn tại những vị trí cần tính thẩm mỹ và hạn chế đầu ren lộ ra ngoài.
• Ô tô, xe máy và thiết bị điện: ecu liền long đen và ecu khóa được sử dụng nhiều trong dây chuyền lắp ráp.

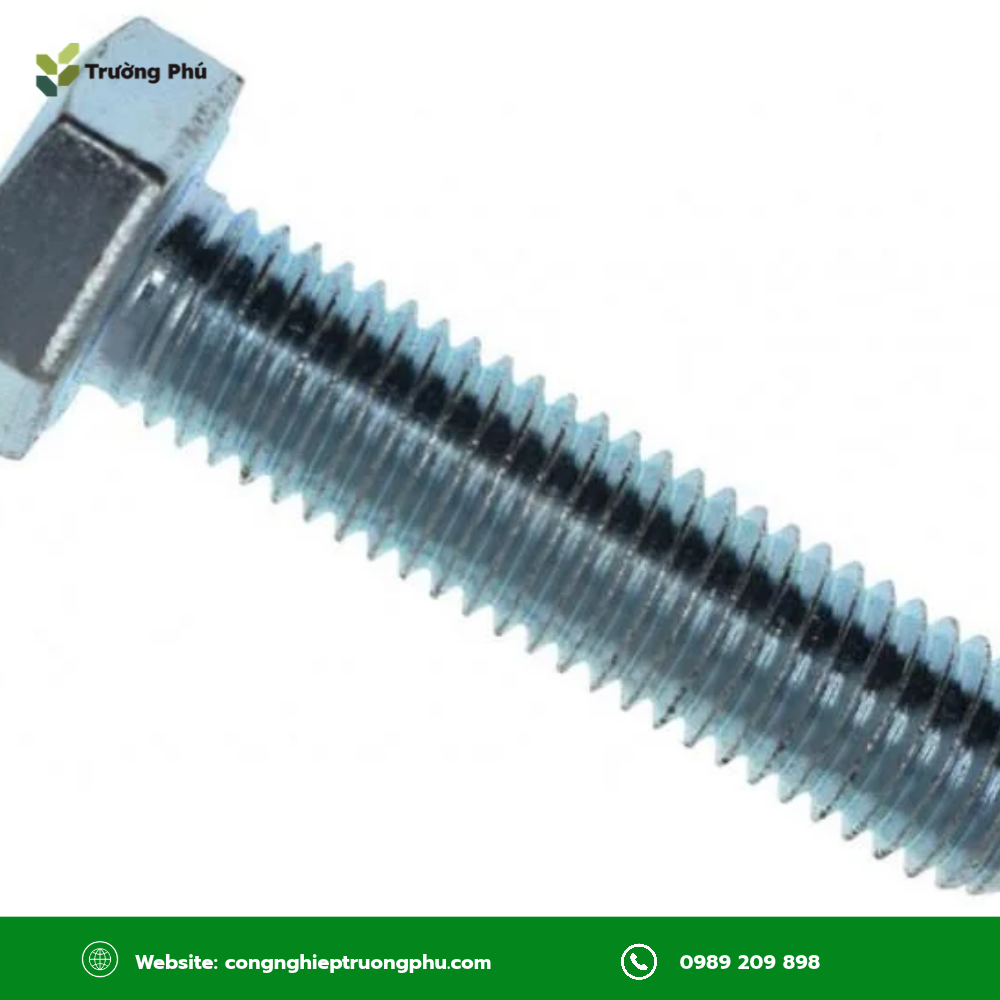

4. Bulong là gì

Bulong là chi tiết dạng thanh trụ, thường có một đầu tạo hình để đặt dụng cụ siết và phần thân có ren ngoài.

Trong mối ghép bulong ecu thông thường, bulong được luồn qua lỗ của các chi tiết cần liên kết, sau đó ecu được vặn vào phần ren để tạo lực kẹp.

Một số trường hợp, bulong có thể vặn trực tiếp vào lỗ ren đã gia công sẵn trên chi tiết mà không cần dùng ecu.

Bulong thường được gọi tên theo đường kính ren và chiều dài. Ví dụ M12x50 có nghĩa là:

• Đường kính danh nghĩa của ren là 12 mm.
• Chiều dài bulong là 50 mm.

Ngoài hai thông số này, khi lựa chọn bulong còn cần quan tâm đến:

• Kiểu đầu.
• Ren suốt hay ren lửng.
• Tiêu chuẩn sản xuất.
• Cấp bền.
• Vật liệu.
• Lớp xử lý bề mặt.

So với các mối ghép cố định như hàn hoặc đinh tán, mối ghép bằng bulong và ecu có ưu điểm là có thể tháo ra khi cần bảo trì, thay thế hoặc điều chỉnh thiết bị.

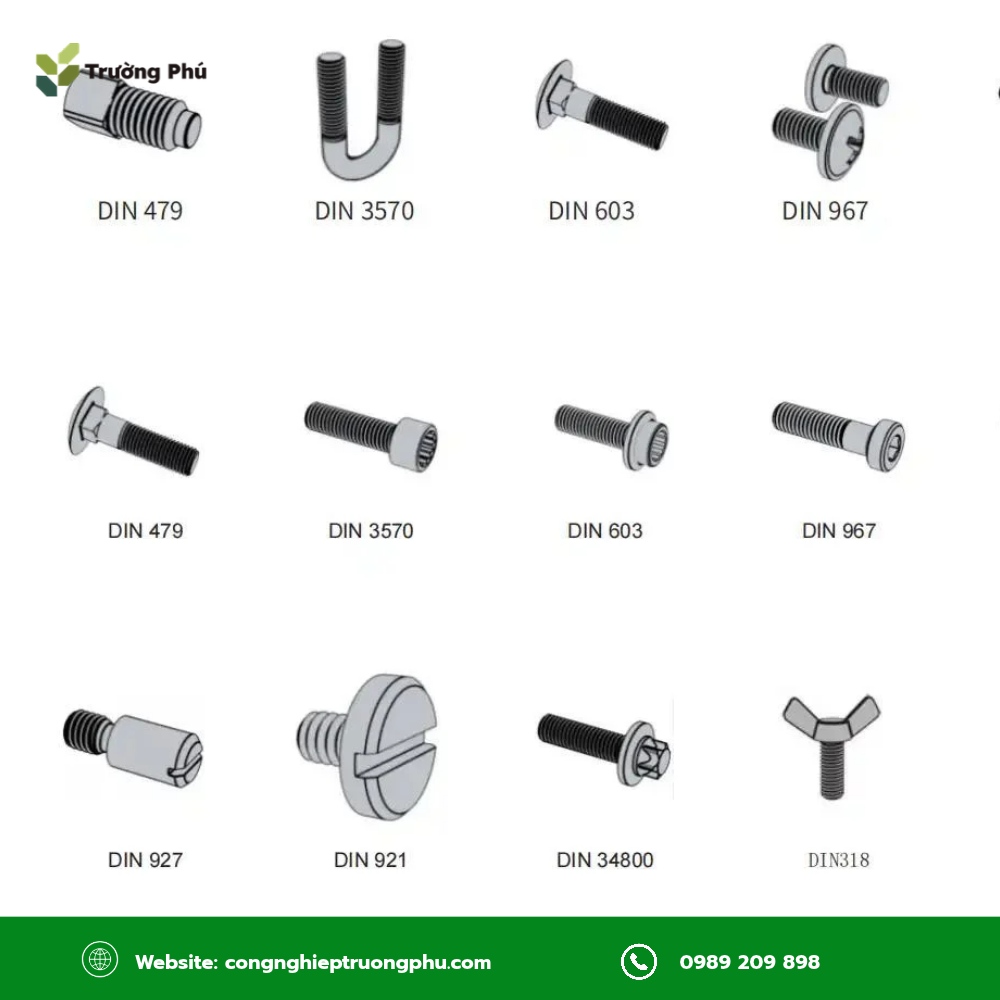

5. Phân loại các loại bulong hiện nay

Bulong có thể được phân loại theo kiểu đầu, cấu tạo ren, cấp bền, vật liệu hoặc công dụng.

Theo kiểu đầu:

• Bulong lục giác ngoài: thường theo DIN 933, DIN 931, ISO 4017 hoặc ISO 4014. Đây là nhóm phổ biến nhất và được siết bằng cờ lê hoặc đầu khẩu.
• Bulong lục giác chìm: gồm đầu trụ, đầu bằng và đầu cầu. Loại này phù hợp với vị trí hẹp hoặc những chi tiết cần phần đầu gọn.
• Bulong đầu tròn cổ vuông: thường theo DIN 603. Phần cổ vuông giúp chống xoay khi siết ecu ở phía còn lại.
• Bulong liền long đen: chẳng hạn DIN 6921, có phần mặt bích tích hợp ngay dưới đầu.
• Bulong mắt: thường theo DIN 580, có phần đầu dạng vòng phục vụ các ứng dụng nâng hạ theo đúng yêu cầu kỹ thuật.

Theo kiểu ren:

• Bulong ren suốt: phần ren chạy gần như toàn bộ chiều dài thân.
• Bulong ren lửng: có một đoạn thân trơn và phần ren ở phía cuối.

Việc chọn ren suốt hay ren lửng phụ thuộc vào cấu tạo mối ghép và yêu cầu chịu lực.

Theo cấp bền:

Bulong thép thường được chia thành các nhóm cấp bền như:

• 4.6.
• 5.6.
• 8.8.
• 10.9.
• 12.9.

Trong đó, các cấp 8.8, 10.9 và 12.9 thường được xếp vào nhóm bulong cường độ cao.

Theo vật liệu:

• Thép carbon.
• Thép hợp kim.
• Inox 201.
• Inox 304.
• Inox 316.

Mỗi vật liệu phù hợp với điều kiện sử dụng khác nhau. Ví dụ, inox thường được ưu tiên ở môi trường cần khả năng chống gỉ và chống ăn mòn.

Theo công dụng đặc thù:

• Bulong neo móng: dùng để liên kết kết cấu thép hoặc thiết bị với móng bê tông.
• Bulong nở: tạo liên kết vào bê tông sau khi kết cấu đã hoàn thiện.
• Bulong hóa chất: kết hợp với keo hóa chất để tạo liên kết trong bê tông.
• Bulong dù: dùng trong hệ treo trần panel.

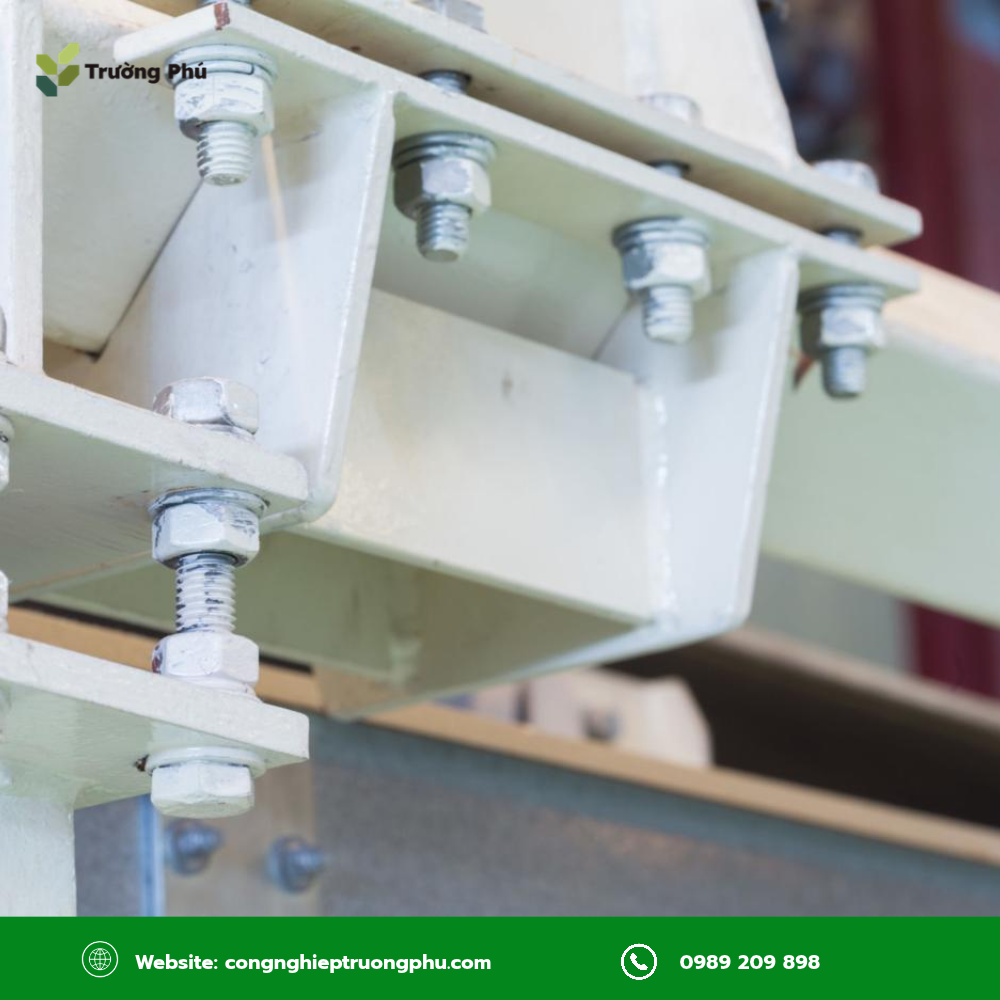

6. Ứng dụng thực tế bulong

Nhờ có nhiều kích thước, vật liệu và kiểu cấu tạo khác nhau, bulong được sử dụng trong rất nhiều lĩnh vực.

• Kết cấu thép và nhà thép tiền chế: liên kết cột, kèo, dầm, xà gồ và bản mã. Bulong neo được sử dụng để liên kết chân cột với móng.
• Chế tạo máy móc: lắp ráp khung máy, băng tải, đồ gá, khuôn mẫu và nhiều cụm thiết bị cơ khí.
• Hệ thống đường ống và cơ điện: dùng ở mặt bích, giá đỡ ống, máng cáp, tủ điện và các hệ khung treo.
• Xây dựng và hoàn thiện: sử dụng trong lan can, cầu thang thép, mái che, mặt dựng và các hệ khung kim loại.
• Ô tô, xe máy và thiết bị gia dụng: xuất hiện trong khung, thân vỏ, động cơ và các cụm lắp ráp.
• Ngành thực phẩm, hóa chất và hàng hải: bulong inox 304 hoặc 316 thường được lựa chọn tại những vị trí có độ ẩm hoặc yêu cầu chống ăn mòn cao.

7. Cách dùng ecu bulong đúng kỹ thuật và an toàn

Để mối ghép làm việc ổn định, việc lựa chọn đúng bulong mới chỉ là một phần. Ecu, long đen, lực siết và trình tự lắp đặt cũng cần được xem xét đồng bộ.

1. Chọn ecu đồng bộ với bulong

Ecu cần có cùng đường kính và cùng bước ren với bulong.

Ví dụ, bulong M12 ren thô cần sử dụng ecu M12 có bước ren tương ứng. Nếu một bên là ren thô và bên còn lại là ren mịn, hai chi tiết không thể lắp đúng với nhau.

Ngoài bước ren, cấp bền cũng cần tương thích:

• Bulong 8.8 thường kết hợp với ecu cấp 8.
• Bulong 10.9 thường kết hợp với ecu cấp 10.
• Bulong 12.9 thường kết hợp với ecu cấp 12.

Nếu sử dụng ecu có cấp bền quá thấp với bulong cường độ cao, phần ren của ecu có thể bị hư hỏng trước khi mối ghép đạt được lực siết yêu cầu.

Anh chị cũng nên chú ý tiêu chuẩn DIN hoặc ISO bởi kích thước giác của bulong và ecu có thể khác nhau ở một số cỡ.

2. Sử dụng long đen phù hợp

Long đen phẳng thường được đặt dưới ecu hoặc đầu bulong để:

• Tăng diện tích phân bố lực.
• Hạn chế làm hỏng bề mặt chi tiết.
• Hỗ trợ lực siết ổn định hơn.

Ở vị trí chịu rung động, có thể cần sử dụng giải pháp chống lỏng phù hợp như ecu khóa hoặc các chi tiết được chỉ định trong thiết kế.

Đối với kết cấu sử dụng bulong cường độ cao, loại long đen cần tuân theo yêu cầu của hồ sơ kỹ thuật.

3. Chọn chiều dài bulong hợp lý

Sau khi siết hoàn thiện, phần ren bulong thường nên nhô khỏi ecu một lượng vừa đủ, chẳng hạn khoảng 2–3 bước ren trong nhiều mối ghép thông dụng.

Bulong quá ngắn có thể khiến ecu không ăn đủ ren. Ngược lại, bulong quá dài dễ gây vướng, tăng chi phí vật tư và không cần thiết.

Vì vậy, trước khi đặt bulong, anh chị nên tính tổng:

• Chiều dày các chi tiết cần ghép.
• Chiều dày long đen.
• Chiều cao ecu.
• Phần ren dư cần thiết.

4. Siết đúng lực và đúng thứ tự

Với những mối ghép quan trọng, nên sử dụng cờ lê lực và siết theo mômen do nhà sản xuất hoặc hồ sơ thiết kế quy định.

Đối với bulong kích thước nhỏ, không nên dùng cần siết quá dài vì rất dễ tạo lực lớn vượt quá khả năng chịu của bulong.

Với cụm mặt bích hoặc những vị trí có nhiều bulong bố trí xung quanh, thường cần siết theo thứ tự chéo qua nhiều lượt để lực ép được phân bố tương đối đều.

5. Chú ý khi sử dụng bulong ecu inox

Bulong và ecu inox có thể xảy ra hiện tượng bó ren khi siết nhanh hoặc siết khô.

Để hạn chế tình trạng này, có thể:

• Siết với tốc độ vừa phải.
• Giữ ren sạch.
• Sử dụng chất chống kẹt ren phù hợp khi cần thiết.

Ngoài ra, trong môi trường ẩm hoặc ngoài trời, việc kết hợp hai vật liệu kim loại khác nhau cũng cần được cân nhắc để hạn chế nguy cơ ăn mòn tại điểm tiếp xúc.

6. Không tái sử dụng tùy tiện

Một số chi tiết chống lỏng có thể suy giảm hiệu quả sau nhiều lần tháo lắp.

Chẳng hạn, ecu khóa nylon có thể giảm lực giữ của vòng nylon sau mỗi lần sử dụng. Với các vị trí quan trọng hoặc chịu rung liên tục, nên kiểm tra tình trạng thực tế và thay mới khi cần.

Tương tự, với bulong cường độ cao đã làm việc trong mối ghép yêu cầu lực căng thiết kế, việc tái sử dụng cần tuân theo yêu cầu kỹ thuật của công trình.

7. Kiểm tra mối ghép định kỳ

Ở máy móc rung động, thiết bị vận hành liên tục hoặc kết cấu ngoài trời, mối ghép nên được kiểm tra theo lịch bảo trì.

Những nội dung cần chú ý gồm:

• Tình trạng lỏng của ecu.
• Dấu hiệu gỉ sét.
• Hư hỏng ren.
• Biến dạng bulong.
• Tình trạng của long đen hoặc chi tiết chống lỏng.

Phát hiện sớm các dấu hiệu bất thường giúp hạn chế việc mối ghép tiếp tục làm việc trong tình trạng không đảm bảo.

8. Một số câu hỏi thường gặp về ecu bulong

Phần dưới đây giải đáp một số câu hỏi thường gặp về ecu và bulong, giúp dễ dàng lựa chọn và sử dụng đúng loại.

1. Ecu, đai ốc và tán có phải là một không?

Về cơ bản, đây là các cách gọi khác nhau của cùng nhóm chi tiết có ren trong dùng để vặn với bulong hoặc ty ren. “Đai ốc” là cách gọi kỹ thuật, “ecu” có nguồn gốc từ tiếng Pháp, còn “tán” là cách gọi khá phổ biến trong thực tế.

2. Ecu M10 dùng cờ lê số mấy?

Kích thước cờ lê phụ thuộc vào tiêu chuẩn của ecu:

• Ecu M10 theo DIN 934 thường dùng cờ lê 17 mm.
• Ecu M10 theo ISO 4032 có thể dùng cờ lê 16 mm.
• Ecu liền long đen M10 theo DIN 6923 thường dùng cờ lê 15 mm.

Vì vậy, không nên chỉ dựa vào đường kính M10 để xác định dụng cụ siết.

3. Bulong 8.8 dùng ecu cấp bền nào?

Bulong cấp bền 8.8 thường được sử dụng với ecu cấp 8 tương ứng. Với mối ghép chịu lực, anh chị nên kiểm tra cấp bền của cả hai chi tiết thay vì chỉ quan tâm đến bulong.

4. Ecu khóa nylon có dùng lại được không?

Ecu khóa nylon có thể vẫn lắp lại được nếu vòng nylon chưa hư hỏng, tuy nhiên khả năng chống lỏng có thể giảm sau mỗi lần tháo lắp.

Với các vị trí quan trọng, chịu rung hoặc yêu cầu độ tin cậy cao, nên kiểm tra kỹ và thay ecu mới khi cần.

5. Có nên dùng ecu inox với bulong thép không?

Trong môi trường khô và điều kiện thông thường, việc kết hợp vật liệu cần được xem xét theo yêu cầu kỹ thuật cụ thể. Tuy nhiên, tại môi trường ẩm hoặc ngoài trời, hai kim loại khác nhau tiếp xúc với nhau có thể làm tăng nguy cơ ăn mòn tại vị trí liên kết.

Vì vậy, trong nhiều trường hợp nên ưu tiên đồng bộ vật liệu, chẳng hạn bulong inox đi cùng ecu inox hoặc bulong thép mạ kẽm đi cùng ecu thép mạ kẽm.

Ecu và bulong tuy là những chi tiết quen thuộc nhưng khả năng làm việc của mối ghép phụ thuộc vào việc lựa chọn đồng bộ nhiều yếu tố: đường kính ren, bước ren, cấp bền, tiêu chuẩn, vật liệu và lực siết. Chỉ cần một chi tiết không phù hợp cũng có thể khiến quá trình lắp đặt khó khăn hoặc làm giảm độ ổn định của liên kết.
