Bulong Lục Giác Chìm Thép Đen M5x20 DIN 912

Trong dòng bulong lục giác chìm M5, hai chiều dài 16mm và 20mm thường dễ bị nhầm lẫn khi đặt hàng vì mức chênh lệch chỉ 4mm. Tuy nhiên, đối với các mối ghép trên khung nhôm định hình, giá đỡ băng tải hoặc kết cấu máy công nghiệp, phần chiều dài chênh lệch này có thể quyết định bulong có đủ độ sâu ăn ren hay không.

Bulong lục giác chìm thép đen M5x20 DIN 912 do Trường Phú cung cấp phù hợp với những mối ghép cần chiều dài lớn hơn M5x16 nhưng vẫn phải giữ được thiết kế gọn gàng. Sản phẩm có đầu trụ, sử dụng chìa khóa lục giác Allen 4mm, giúp thao tác thuận tiện tại những vị trí có không gian lắp đặt hạn chế.

Với đường kính ren M5 và chiều dài thân 20mm, sản phẩm được sử dụng phổ biến trong lắp ráp khung nhôm định hình, băng tải, kệ máy, tấm gá và nhiều cụm cơ khí có độ dày trung bình.

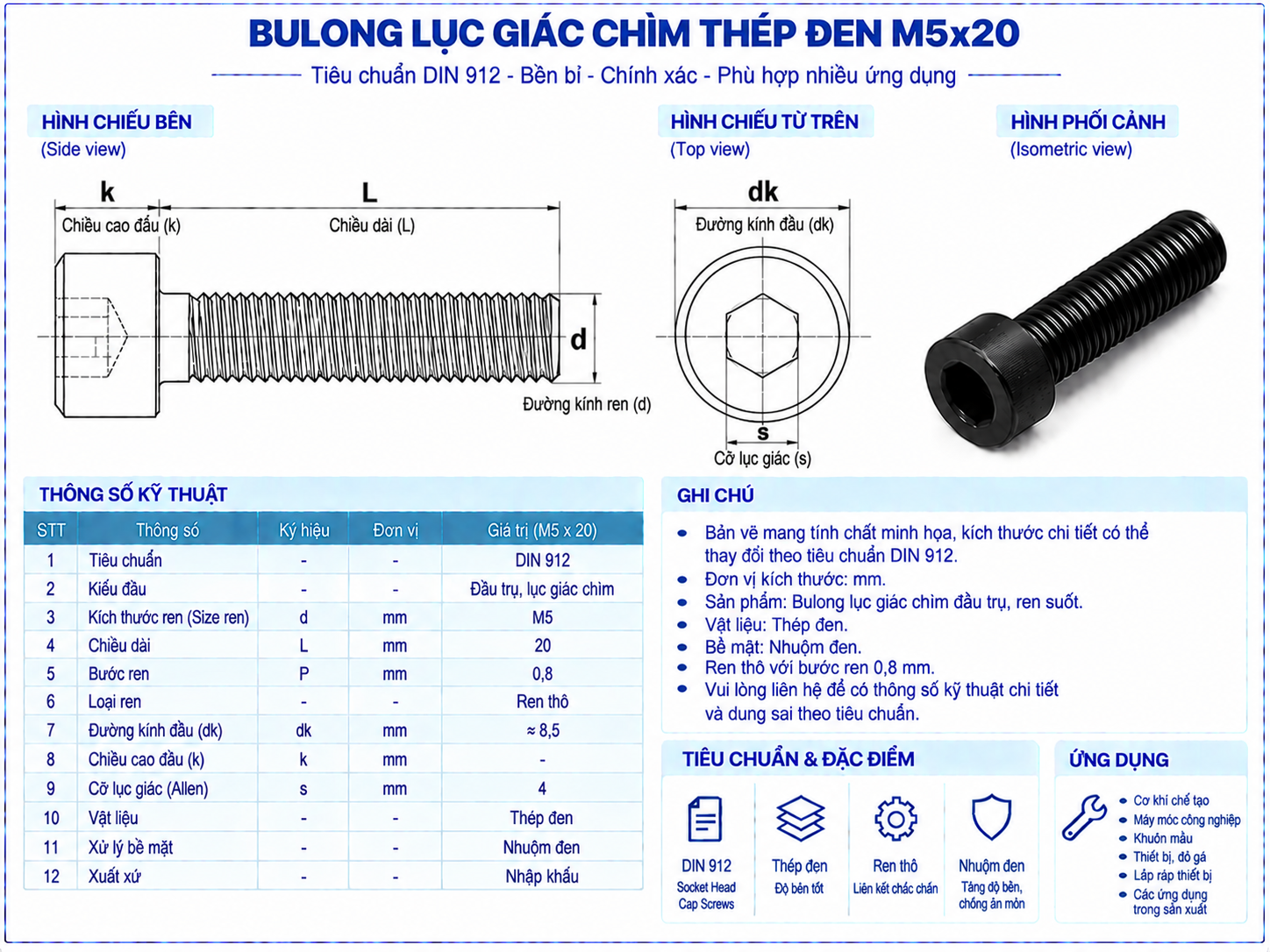

1. Thông Số Kỹ Thuật Và Cấu Tạo

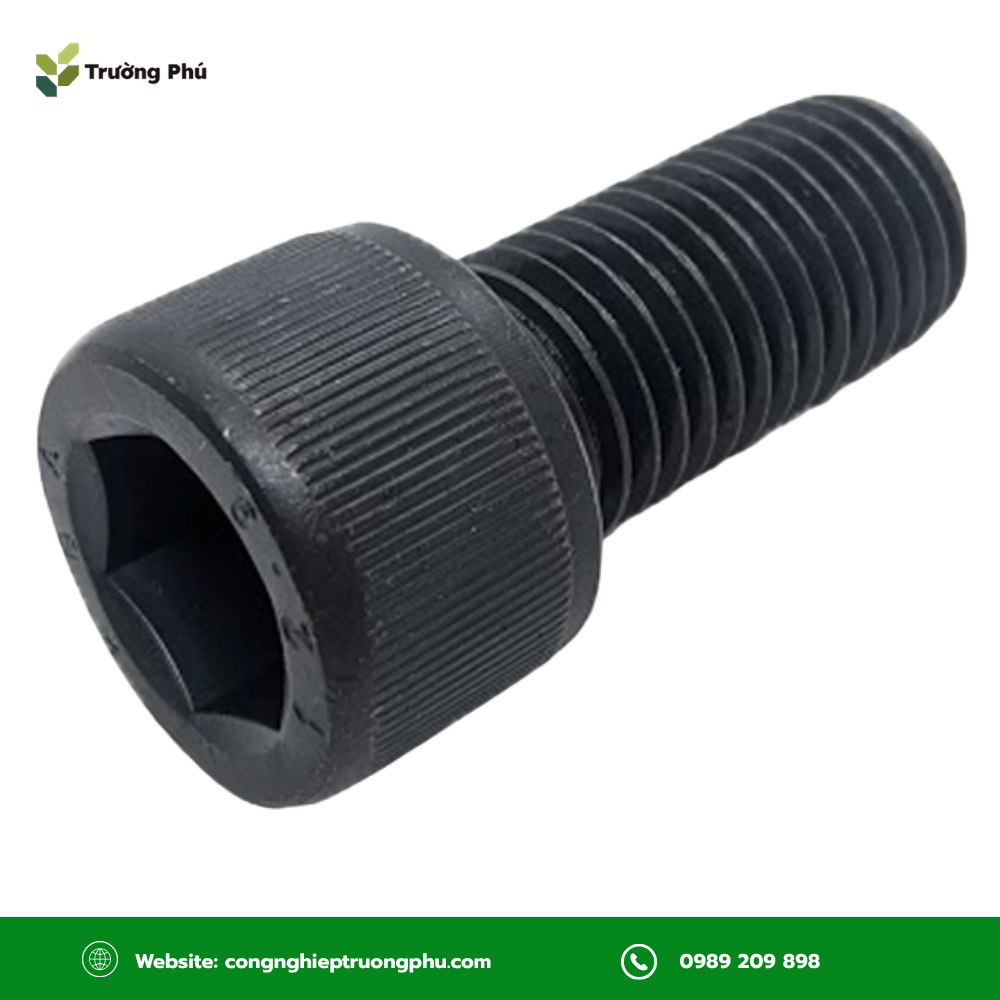

Bulong M5x20 là loại bulong đầu trụ, được vặn bằng chìa khóa lục giác Allen và chế tạo theo tiêu chuẩn DIN 912. Sản phẩm có cùng kích thước đầu và cỡ lục giác với M5x16, điểm khác biệt chính nằm ở chiều dài thân bulong.

Phần đầu dạng trụ được gia công lỗ lục giác bên trong, cho phép người dùng truyền lực siết bằng chìa khóa Allen 4mm. Khi chi tiết có lỗ bậc phù hợp, phần đầu bulong có thể nằm ngang hoặc thấp hơn bề mặt lắp, giúp cụm liên kết trở nên gọn hơn và hạn chế gây vướng cho các bộ phận xung quanh.

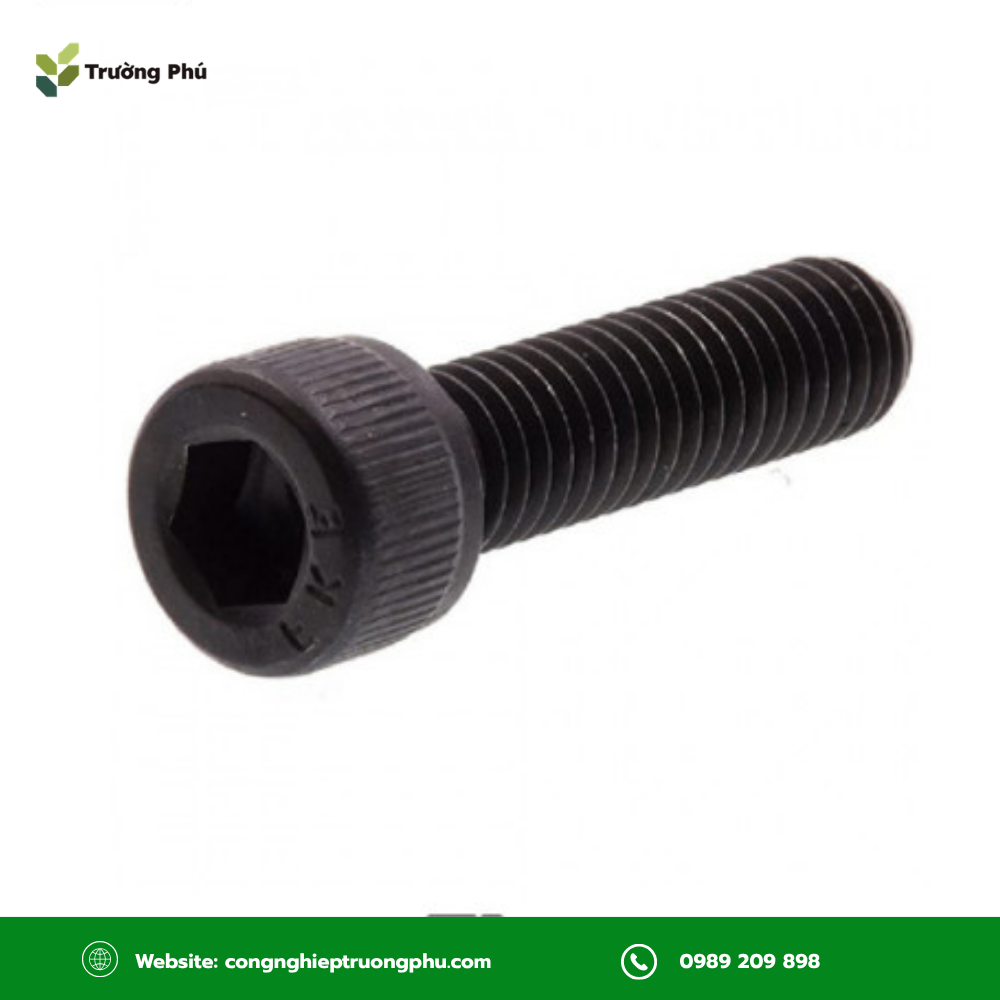

Phần thân sử dụng ren M5 với bước ren tiêu chuẩn 0,8mm. Chiều dài 20mm giúp bulong phù hợp với những mối ghép dày hơn so với M5x16. Chẳng hạn, khi xuyên qua chi tiết có tổng độ dày khoảng 8–10mm, phần chiều dài còn lại có thể bám ren vào vật liệu nền.

Tuy nhiên, chiều sâu ăn ren thực tế còn phụ thuộc vào cấu tạo mối ghép, độ sâu lỗ taro, loại đai ốc sử dụng và yêu cầu chịu tải. Người dùng nên đo trực tiếp kích thước trước khi đặt hàng, đặc biệt với các đơn số lượng lớn.

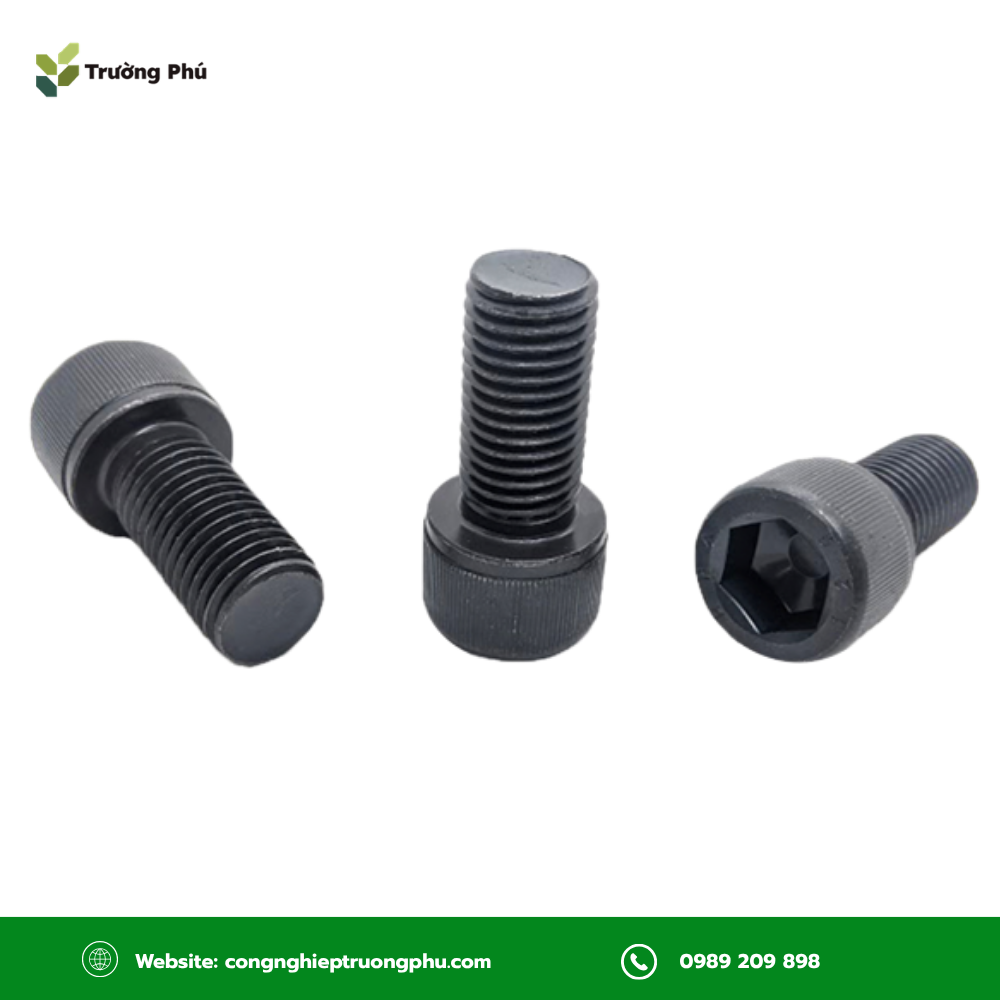

2. Ứng Dụng Thực Tế

Bulong lục giác chìm thép đen M5x20 được sử dụng phổ biến trong lắp ráp khung nhôm định hình 30×30, giá đỡ băng tải, kệ máy công nghiệp và các cụm cơ khí có độ dày lớn hơn những chi tiết nhỏ mà M5x16 thường phục vụ.

Trong hệ khung nhôm định hình, bulong có thể được kết hợp với ke góc, tấm liên kết, đai ốc rãnh hoặc các phụ kiện phù hợp để cố định các thanh nhôm và cụm thiết bị. Chiều dài 20mm giúp sản phẩm đáp ứng tốt hơn những vị trí có thêm bản mã, miếng đệm hoặc lớp gá trung gian.

Một số ứng dụng thường gặp của bulong M5x20 gồm:

• Lắp ráp khung nhôm định hình 30×30.
• Cố định ke góc và tấm liên kết khung máy.
• Lắp giá đỡ cảm biến hoặc động cơ nhỏ.
• Liên kết các cụm trong hệ thống băng tải.
• Cố định tấm gá, bản mã và chi tiết máy.
• Lắp ráp kệ máy và thiết bị tự động hóa.

So với M5x16, bulong M5x20 có thêm 4mm chiều dài để xử lý các mối ghép dày hơn. Tuy nhiên, người dùng không nên mặc định chọn bulong dài hơn nếu chưa kiểm tra chiều sâu lỗ ren. Nếu thân bulong quá dài, phần ren có thể chạm đáy lỗ trước khi đầu bulong ép chặt vào bề mặt chi tiết.

Trong những cụm thường xuyên chịu rung động như băng tải, động cơ hoặc máy tự động hóa, người dùng có thể kết hợp thêm keo khóa ren, vòng đệm hoặc giải pháp chống lỏng phù hợp. Việc lựa chọn phương án cần dựa trên tần suất tháo lắp và yêu cầu vận hành thực tế.

Xem thêm: Danh mục vật tư bulong ốc vít giúp dễ dàng lựa chọn sản phẩm phù hợp với từng nhu cầu sử dụng.

3. Câu Hỏi Thường Gặp

Trong quá trình lựa chọn và sử dụng bulong M5x16, nhiều khách hàng thường gặp các vấn đề liên quan đến chiều dài bulong, khả năng thay thế giữa các quy cách và cách lắp đặt phù hợp. Dưới đây là một số câu hỏi phổ biến giúp người dùng lựa chọn đúng sản phẩm cho từng mối ghép cụ thể.

1.M5x16 hay M5x20 – nên đặt hàng loại nào nếu chưa chắc độ dày?

Người dùng nên đo trực tiếp tổng độ dày của các chi tiết cần liên kết trước khi đặt hàng. Ngoài phần vật liệu cần xuyên qua, cần tính thêm chiều dài ăn ren vào vật liệu nền hoặc đai ốc.

M5x16 phù hợp với những mối ghép mỏng hơn, trong khi M5x20 thường được lựa chọn khi cụm lắp có thêm tấm gá, bản mã, ke liên kết hoặc lớp đệm. Đối với khung nhôm định hình, cần căn cứ vào loại ke, đai ốc rãnh và cấu tạo cụ thể thay vì chỉ dựa trên kích thước thanh nhôm.

Nếu chưa xác định được quy cách, khách hàng có thể cung cấp bản vẽ, hình ảnh hoặc mẫu thực tế để đội ngũ Trường Phú hỗ trợ kiểm tra.

2.Có thể dùng M5x20 thay cho M5x16 để “an toàn hơn” không?

Không nên mặc định chọn bulong dài hơn để tăng độ an toàn. Chiều dài bulong phải phù hợp với tổng độ dày mối ghép và chiều sâu lỗ ren.

Nếu kết cấu tương đối mỏng hoặc lỗ taro không đủ sâu, phần thân dư của M5x20 có thể chạm đáy trước khi đầu bulong siết chặt hoàn toàn. Khi đó, chi tiết vẫn có thể bị rơ dù người dùng đã vặn bulong hết hành trình.

Trong một số mối ghép xuyên suốt sử dụng đai ốc, phần ren dư quá nhiều còn có thể gây vướng hoặc ảnh hưởng đến các chi tiết bố trí phía sau. Vì vậy, M5x16 và M5x20 cần được lựa chọn theo kích thước thực tế, không nên thay thế cho nhau theo cảm tính.

3.Bulong M5x20 có cần dùng kèm long đền không?

Việc sử dụng long đền phụ thuộc vào vật liệu, cấu tạo mối ghép và yêu cầu phân bố lực. Với các chi tiết bằng nhôm hoặc vật liệu mềm, long đền phẳng có thể giúp phân bố lực siết trên diện tích rộng hơn, hạn chế bề mặt bị biến dạng tại điểm tiếp xúc.

Trong hệ khung nhôm định hình, long đền có thể được sử dụng khi thiết kế mối ghép yêu cầu hoặc khi đầu bulong tiếp xúc trực tiếp với bề mặt vật liệu. Tuy nhiên, tại những vị trí có lỗ bậc gia công vừa với đầu bulong DIN 912, việc dùng thêm long đền cần được xem xét theo bản vẽ.

Nếu mối ghép chịu rung động, người dùng có thể cân nhắc vòng đệm chống lỏng hoặc keo khóa ren thay vì chỉ sử dụng long đền phẳng.

Xem thêm: Các mẫu bulong lục giác chìm với nhiều kích thước và tiêu chuẩn phổ biến.

• bulong lục giác chìm M5x16
• bulong lục giác chìm M5x35 thép đen

4. Vì Sao Nên Mua Bulong M5x20 Tại Trường Phú?

Trường Phú cung cấp nhiều quy cách bulong lục giác chìm M5, trong đó có M5x16 và M5x20, đáp ứng nhu cầu lắp ráp khung máy, băng tải, thiết bị tự động hóa và các kết cấu cơ khí công nghiệp.

Khách hàng khi đặt mua bulong lục giác chìm thép đen M5x20 tại Trường Phú được hỗ trợ:

• Tư vấn lựa chọn chiều dài theo cấu tạo mối ghép.
• Kiểm tra kích thước ren và chìa khóa Allen phù hợp.
• Đối chiếu sản phẩm theo mẫu hoặc bản vẽ kỹ thuật.
• Tư vấn lựa chọn giữa M5x16, M5x20 và các quy cách liên quan.
• Hỗ trợ giải pháp khóa ren cho vị trí chịu rung động.
• Giao hàng trong ngày tại khu vực nội thành Đà Nẵng.
• Hỗ trợ vận chuyển nhanh đến khách hàng trên toàn quốc.

Trường Phú hiện cung cấp linh kiện cơ khí cho nhiều khách hàng công nghiệp như Thaco, CTR Vina và Kärcher. Đội ngũ kỹ thuật hỗ trợ khách hàng kiểm tra chiều dài bulong theo độ dày chi tiết thực tế, hạn chế tình trạng nhận hàng nhưng không thể sử dụng do sai kích thước.

Liên hệ Trường Phú qua Hotline 0989 209 898 để được tư vấn lựa chọn đúng chiều dài bulong M5 và nhận báo giá nhanh chóng.
